申请日2009.10.24
公开(公告)日2010.07.14
IPC分类号E03D11/11; E03C1/14
摘要

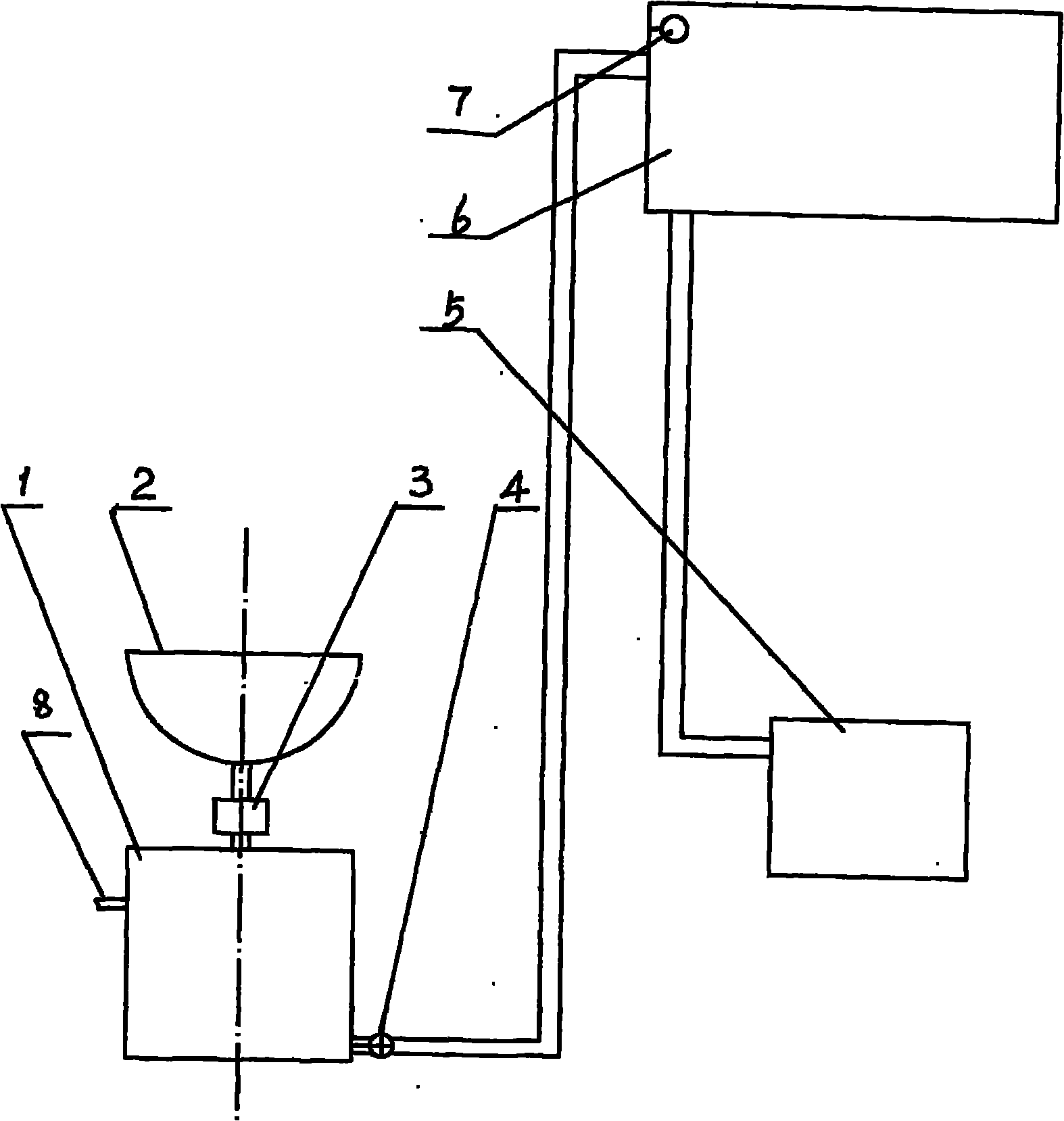

本实用新型是一种洗涮废水再利用装置，它包括用于连接盥洗盆(2)的下水箱(1)和用于连接冲厕水箱(5)的上水箱(6)，下水箱(1)和上水箱(6)通过管路互相连接;下水箱(1)和上水箱(6)之间的管路上安装有水泵(4);其中下水箱(1)带有溢流管(8);下水箱(1)上用于连接盥洗盆(2)的管道上安装有过滤器(3)。洗涮用过的水经过滤流入下水箱中，并经水泵泵入上水箱中备用。需要冲洗座便器时，打开上水箱与冲厕水箱之间的水阀即可实施冲洗操作。不仅实现了水源的循环利用，节约了办公、家庭用水，而且座便器冲刷更加便利。
翻译权利要求书
1.一种洗涮废水再利用装置，其特征在于：它包括用于连接盥洗盆(2)的下水箱(1)和用于连接冲厕水箱(5)的上水箱(6)，下水箱(1)和上水箱(6)通过管路互相连接;下水箱(1)和上水箱(6)之间的管路上安装有水泵(4);其中下水箱(1)带有溢流管(8);下水箱(1)上用于连接盥洗盆(2)的管道上安装有过滤器(3)。
2.如权利要求1所述的洗涮废水再利用装置，其特征在于：上水箱(6)带有水位传感器(7);该洗涮废水再利用装置还包括用于控制所述的水泵(4)开停的控制装置，该控制装置分别与水泵电机和所述的水位传感器(7)连接。
说明书
一种洗涮废水再利用装置
(一)、技术领域
本实用新型涉及一种废水收集再利用装置。特别涉及一种办公场所、家庭洗涮废水的收集再利用装置。
(二)、背景技术
目前，由于尚没有一种洗涮废水的收集再利用装置，办公场所、家庭洗涮用过的水一般直接从下水道排放，造成水源浪费。
(三)、实用新型内容
本实用新型所要解决的技术问题是，提供一种洗涮废水再利用装置，第一、其能够自动收集储存洗涮废水，用于冲洗厕所。第二、本装置具有较高的自动化程度。
本实用新型解决上述技术问题所采用的技术方案如下：
一种洗涮废水再利用装置，其特征在于：它包括用于连接盥洗盆的下水箱和用于连接冲厕水箱的上水箱，下水箱和上水箱通过管路互相连接;下水箱和上水箱之间的管路上安装有水泵;其中下水箱带有溢流管;下水箱上用于连接盥洗盆的管道上安装有过滤器。
上水箱带有水位传感器;该洗涮废水再利用装置还包括用于控制所述的水泵开停的控制装置，该控制装置分别与水泵电机和所述的水位传感器连接。
本实用新型的积极效果在于：(1)、洗涮用过的水经过滤流入下水箱中，并经水泵泵入上水箱中备用。冲洗厕所及座便器后，上水箱给冲厕水箱补水。不仅实现了水源的循环利用，节约了办公、家庭用水，而且座便器冲刷更加便利。(2)、下水箱带有溢流管，下水箱水位超过设定高度时其中的水经溢流管直接排入下水道中，确保了下水箱中的水不会向上返流，影响盥洗盆的使用。(3)、上水箱中带有水位传感器，当上水箱中水位超过设定高度时，水位传感器将信号传输到控制装置中，后者命令水泵停止泵水工作;当上水箱中水位低于设定高度时，水位传感器将信号传输到控制装置中，后者命令水泵启动向上水箱补水，确保上水箱中存储有足量备用水源。因此，本实用新型具有较高的自动化程度。
