申请日2009.05.05
公开(公告)日2009.10.14
IPC分类号C02F1/72
摘要

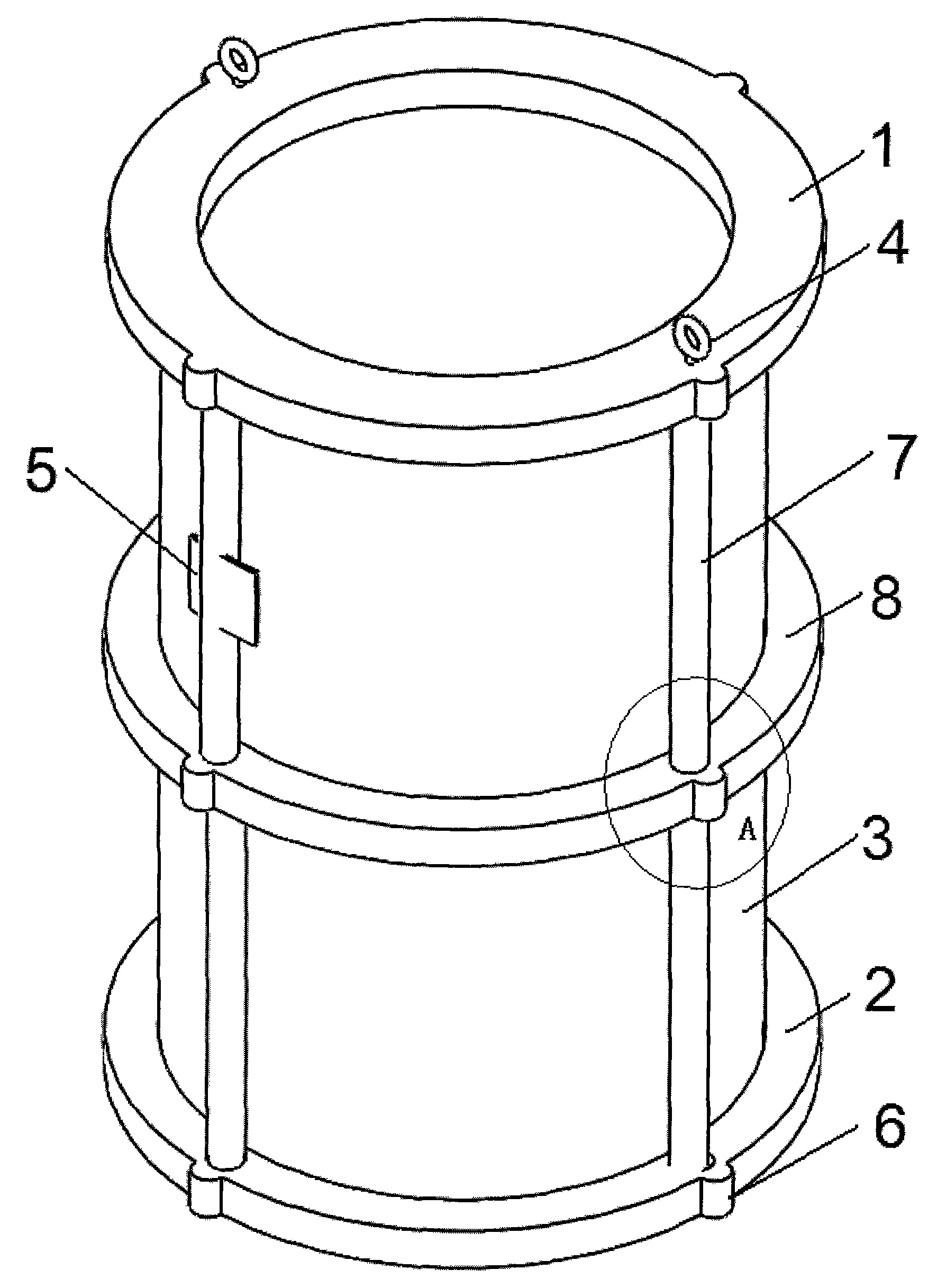

本发明涉及超临界水氧化技术领域，涉及超临界水氧化反应器，特别涉及一种废有机物的超临界水处理用多孔蒸发壁装置，适用于超临界水氧化反应器。它包括：多孔蒸发壁(3)，至少两根定距拉杆(7)，固定在定距拉杆(7)两端的上支撑环(1)、下支撑环(2);所述上支撑环(1)设置有开口向下的凹槽，下支撑环(2)设置开口向上的凹槽，所述多孔蒸发壁(3)的两端分别位于上、下支撑环(1、2)的凹槽内，上支撑环(1)的凹槽预留有多孔蒸发壁(3)的纵向膨胀空间。
权利要求书
1、一种废有机物的超临界水处理用多孔蒸发壁装置，其特征在于，包括： 多孔蒸发壁(3)，至少两根定距拉杆(7)，固定在定距拉杆(7)两端的上支 撑环(1)、下支撑环(2);所述上支撑环(1)设置有开口向下的凹槽，下支 撑环(2)设置开口向上的凹槽，所述多孔蒸发壁(3)的两端分别位于上、 下支撑环(1、2)的凹槽内，上支撑环(1)的凹槽预留有多孔蒸发壁(3) 的纵向膨胀空间。
2、根据权利要求1所述的一种废有机物的超临界水处理用多孔蒸发壁装 置，其特征在于，所述多孔蒸发壁(3)至少为两个，定距拉杆(7)上依次 固定有上支撑环(1)、至少一个中间支撑环(8)、以及下支撑环(2)，所述 中间支撑环(8)的上、下端面分别设置有凹槽，所述多孔蒸发壁(3)的两 端分别位于相邻支撑环的凹槽内，中间支撑环(8)的下端面的凹槽预留有多 孔蒸发壁(3)的纵向膨胀空间。
3、根据权利要求1所述的一种废有机物的超临界水处理用多孔蒸发壁装 置，其特征在于，所述定距拉杆(7)由滑动贯穿各个支撑环的双头螺栓杆和 滑动套装在双头螺栓杆上限定相邻支撑环距离的套筒组成。
4、根据权利要求1所述的一种废有机物的超临界水处理用多孔蒸发壁装 置，其特征在于，所述定距拉杆(7)为螺纹杆，通过螺纹与各个支撑环连接， 并限定它们之间的纵向距离。
5、根据权利要求1所述的一种废有机物的超临界水处理用多孔蒸发壁装 置，其特征在于，所述定距拉杆(7)位于多孔蒸发壁外侧，其上固定有档流 板(5)。
6、根据权利要求1所述的一种废有机物的超临界水处理用多孔蒸发壁装 置，其特征在于，所述支撑环的外侧设置有用于安装的定位榫(6)。
7、根据权利要求1所述的一种废有机物的超临界水处理用多孔蒸发壁装 置，其特征在于，所述定距拉杆的顶端设置有吊装环(4)。
说明书
废有机物的超临界水处理用多孔蒸发壁装置
技术领域
本发明涉及超临界水氧化技术领域，涉及超临界水氧化反应器，特别涉 及一种废有机物的超临界水处理用多孔蒸发壁装置，适用于超临界水氧化反 应器。
背景技术
水在超临界状态下相当于非极性溶剂，能与空气、氧气和有机物以任意 比例混溶，从而形成均一相环境。此时气液相界面消失了，也就消除了相间 的传质阻力，溶于其中的物质的反应速度不再受传质的影响。同时，较高的 反应温度(约400～650℃)也使反应速度加快。
近年来，超临界水氧化技术(Supercritical Water Oxidation，简称SCWO) 成为一种受到高度关注的废有机物的极具优势的处理技术。它在处理废有机 物时有着独到之处，利用水在超临界状态下所具有的特殊性质(弱的氢键作 用，介电常数近似于极性有机溶剂，高的扩散系数，低粘度等)，使废有机物 和氧化剂在超临界水中迅速发生氧化反应来彻底分解。
超临界水氧化对于处理那些有毒、难降解的废有机物具有独特的效果。 SCWO反应完全、彻底，最终产物为水、N2、CO2等小分子的无机物，且符 合全封闭的要求，产物清洁，不需要作进一步的处理。另外，无机盐在超临 界水中的溶解度特别低，可以很容易地从中分离出来，处理后的废水可完全 回收利用。
在新式的超临界水氧化反应器中，同轴设置多孔蒸发壁，可以防止盐沉 积，避免高温高腐蚀性流体对反应器壁面的腐蚀，而且还可以精确地控制反 应器的壁面温度，从而最大程度上的减少热应力对于反应器所造成的损伤。
但是，多孔蒸发壁具有以下缺点：1、机械强度低，容易破碎，搬运、装 配困难，同时制作尺寸不能过大;2、机械加工性能差，不易车、铣、打孔; 3、焊接性能差，容易产生裂纹，影响其寿命。因此，多孔蒸发壁的连接、固 定、装配问题，是新式的超临界水氧化反应器设计的关键问题之一。此外， 超临界水氧化反应器中的多孔蒸发壁在高温下会发生膨胀，为新式的超临界 水氧化反应器设计更加增添了难度。
发明内容
针对上述技术问题，本发明的目的在于提供一种废有机物的超临界水处 理用多孔蒸发壁装置，能够方便的连接、固定、装配，而且能够满足在高温 下的膨胀要求。
为了达到上述目的，本发明采用以下技术方案予以实现。
一种废有机物的超临界水处理用多孔蒸发壁装置，其特征在于，包括： 多孔蒸发壁，至少两根定距拉杆，固定在定距拉杆两端的上支撑环、下支撑 环;所述上支撑环设置有开口向下的凹槽，下支撑环设置开口向上的凹槽， 所述多孔蒸发壁的两端分别位于上、下支撑环的凹槽内，上支撑环的凹槽预 留有多孔蒸发壁的纵向膨胀空间。
本发明的进一步改进在于：
所述多孔蒸发壁至少为两个，定距拉杆上依次固定有上支撑环、至少一 个中间支撑环、以及下支撑环，所述中间支撑环的上、下端面分别设置有凹 槽，所述多孔蒸发壁的两端分别位于相邻支撑环的凹槽内，中间支撑环的下 端面的凹槽预留有多孔蒸发壁的纵向膨胀空间。
所述定距拉杆由滑动贯穿各个支撑环的双头螺栓杆和滑动套装在双头螺 栓杆上限定相邻支撑环距离的套筒组成。
所述定距拉杆为螺纹杆，通过螺纹与各个支撑环连接，并限定它们之间 的纵向距离。
所述定距拉杆位于多孔蒸发壁外侧，其上固定有档流板。
所述支撑环的外侧设置有用于安装的定位榫。
所述定距拉杆的顶端设置有吊装环。
本发明采用支撑环、定距拉杆组成支撑托架，多孔蒸发壁放置在支撑托 架内，方便多孔蒸发壁在超临界水氧化反应器中的连接、固定与装配，而且， 上述支撑托架，可以组装出体积比较大的废有机物的超临界水处理用多孔蒸 发壁装置;此外，利用定距拉杆的定位作用，可以使位于多孔蒸发壁上端的 支撑环在限定其位置的同时，在支撑环的相应凹槽内预留有多孔蒸发壁的纵 向膨胀空间。
