申请日2009.02.12
公开(公告)日2009.10.28
IPC分类号C02F11/12
摘要
本实用新型涉及一种环保节能技术领域的利用太阳能干化污泥的系统。包括：太阳能集热风道、热空气引风机、污泥干化回转窑、污泥收集装置，其中：污泥干法回转窑窑体有内外两层，内层为内舱，外层为气舱，内舱舱壁上设有齿耙;窑体一端为进气口，另一端为进泥口，进气口端与热空气引风机相连，进泥口端与进泥槽相连，内舱设有曝气管道，曝气管道上有曝气小孔，进气口端设有排泥口，出泥管道通向污泥收集装置，进泥口位置的内舱舱壁上设有圆形排气孔，在出泥口附近的外壁设有排气孔。本实用新型利用太阳能这类清洁无污染能源解决污泥处理，可以广泛应用于城市生活垃圾填埋场以及城市污水处理场等产生大量污泥的地方。
权利要求书
1、一种利用太阳能干化污泥的系统，其特征在于包括：太阳能集热风道、 热空气引风机、污泥干化回转窑、污泥收集装置，其中：太阳能集热风道的出 口连接到热空气引风机的进口，热空气引风机的出口密封连接到污泥干化回转 窑的进气口，污泥收集装置位于污泥干化回转窑出口下方;
所述的污泥干法回转窑，其窑体有内外两层，内层为内舱，外层为气舱， 内舱舱壁上设有齿耙;窑体一端为进气口，另一端为进泥口，进气口端与热空 气引风机相连，进泥口端与进泥槽相连，内舱设有曝气管道，曝气管道上有曝 气小孔，进气口端设有排泥口，出泥管道通向污泥收集装置，进泥口位置的内 舱舱壁上设有圆形排气孔，在出泥口附近的外壁设有排气孔。
2、根据权利要求1所述的利用太阳能干化污泥的系统，其特征是，所述的 太阳能集热风道为半圆或半椭圆形，风道除两端开口之外，整个通道为封闭状 态，底部铺设两层吸热材料。
3、根据权利要求1或2所述的利用太阳能干化污泥的系统，其特征是，所 述的太阳能集热风道在风道的进口、出口均为渐缩形开口，出口延伸至管道并 与热空气引风机连接。
4、根据权利要求1所述的利用太阳能干化污泥的系统，其特征是，所述的 污泥干法回转窑，其内舱中的齿耙的布置为螺纹状。
5、根据权利要求1或4所述的利用太阳能干化污泥的系统，其特征是，所 述的污泥干化回转窑，其窑体自进泥口到排泥口呈一个向下的倾角。
6、根据权利要求1或4所述的利用太阳能干化污泥的系统，其特征是，所 述的污泥干化回转窑，其窑体两端或窑身设有动力传动装置。
7、根据权利要求1所述的利用太阳能干化污泥的系统，其特征是，所述的 热空气引风机的出口处设有渐扩密封罩，该渐扩密封罩连接到污泥干法回转窑 进气口端，污泥干法回转窑的曝气管道穿过渐扩密封罩从进气端的中轴位置进 入内舱并弯向内舱的顶壁，出泥管道穿过渐扩密封罩弯向污泥收集装置。
说明书
利用太阳能干化污泥的系统
技术领域
本实用新型涉及一种环保节能技术领域的系统，具体地说，涉及的是一种 利用太阳能干化污泥的系统。
背景技术
污泥是污水处理过程中产生的固体废弃物，随着国内污水处理事业的发 展，污水厂总处理水量和处理程度将不断扩大和提高，产生的污泥量也日益增 加，目前在国内一般污水厂中其基建和运行费用约占总基建和运行费用的 20%～50%。污水污泥中除了含有大量的有机物和丰富的氮、磷等营养物质，还 存在重金属、致病菌和寄生虫等有毒有害成分。为防止污泥造成的二次污染及 保证污水处理厂的正常运行和处理效果，污水污泥的处理处置在我国污水处理 中占有的位置已日益突出。
污泥的处置主要包括填埋、焚烧、农业利用还有热能利用几个途径。但由 于脱水后的污泥仍然含有很大的水份，很难直接利用。因此污泥干化成为污泥 处置的重要环节。早在20世纪40年代，日本和欧美就已经用直接加热鼓式干 燥器来干燥污泥。经过几十年的发展，污泥干化技术的优点正逐渐显现出来。 目前污泥干化设备常见的类型有直接加热式、间接加热式、热辐射加热式，但 一般都是利用电能、煤炭等二次能源，能耗较大，且易产生二次污染。另外，现 在也有利用太阳能对污泥进行干化，但是方式比较传统，直接将污泥铺展在地 上利用太阳曝晒或是建立温室性的大棚。这类干化占地面积大，污泥的堆放、 收集都是很大的问题，不能的干化污泥。因此，在利用太阳能的基础上，有效 的减少污泥的占地和收集问题，的干化污泥成为具有较好研究价值的方向。
经对现有技术的文献检索发现，中国实用新型专利(名称：太阳能、高温 双热源热泵污泥干燥装置;专利号：ZL200720034397)是目前比较新型的污泥 干化系统。但是该专利不足在于：(1)用于干化的热风没有得到充分有效的利 用;(2)其干燥机采用多层带式传送装置，结构比较复杂，容易出现机械故 障，且不能很好的控制热风的流动速度;(3)颗粒污泥仅在干燥器中进行往复 的水平运动，不利于污泥与热风的接触，干化效果较差。
实用新型内容
本实用新型针对现有技术的不足，提供一种利用太阳能干化污泥的系统， 通过太阳能对空气进行加热，在预计的太阳能辐射下，通过太阳能集热风道， 停留一段时间，期间空气温度上升到较高的温度，然后由引风机把热风送入污 泥干化回转窑，在回转窑内污泥与热风充分接触，通过空气的导热、流动传质 作用实现对污泥的干法。

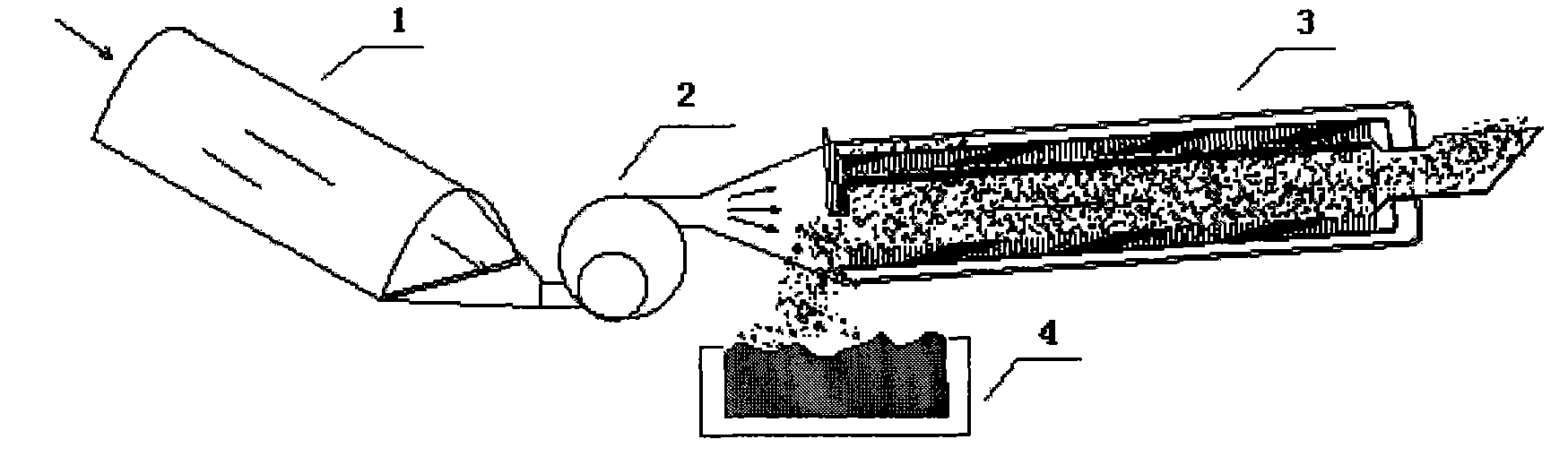

本实用新型是通过以下技术方案实现的，本实用新型包括：太阳能集热风 道、热空气引风机、污泥干化回转窑、污泥收集装置。其中：阳能集热风道的 出口连接到热空气引风机的进口，热空气引风机的出口密封连接到污泥干化回 转窑的进气口，污泥收集装置位于污泥干化回转窑出口下方;空气首先经过太 阳能集热风道被加热，再通过热空气引风机的作用经过管路、阀门进入污泥干 化回转窑将污泥干化，干化后的污泥排入污泥收集装置。
所述的太阳能集热风道风道为半圆或半椭圆形，风道除两端开口之外，整 个通道为封闭状态，底部铺设两层吸热材料。在风道的进口、出口均采用渐缩 形开口，出口延伸至管道并与热空气引风机连接。
所述的污泥干法回转窑，其窑体有内外两层，内层为内舱，外层为气舱， 内舱舱壁上设有齿耙;窑体一端为进气口，另一端为进泥口，进气口端与热空 气引风机相连，进泥口端与进泥槽相连，内舱设有曝气管道，曝气管道上有曝 气小孔，进气口端设有排泥口，出泥管道通向污泥收集装置，进泥口位置的内 舱舱壁上设有圆形排气孔，在出泥口附近的外壁设有排气孔。
所述的太阳能集热风道在风道的进口、出口均为渐缩形开口，出口延伸至 管道并与热空气引风机连接。
所述的污泥干法回转窑，其内舱中的齿耙的布置为螺纹状。
所述的污泥干化回转窑，其窑体自进泥口到另一端排泥口呈一个向下的倾 角。
所述的污泥干化回转窑，其窑体两端或窑身设有动力传动装置。
所述的热空气引风机的出口处设有渐扩密封罩，该渐扩密封罩连接到污泥 干法回转窑进气口端，污泥干法回转窑的曝气管道穿过渐扩密封罩从进气端的 中轴位置进入内舱并弯向内舱的顶壁，出泥管道穿过渐扩密封罩弯向污泥收集 装置。
本实用新型的优点：
1.充分利用太阳能加热空气，采用极低的价格制造太阳能集热风道。
2.通过热空气引风机为干化空气加速，通过对流传质进行干化，极大的提 升了干法效率;同时空气较高的流速减少了气体停留时间，有效防止了气味的 扩散。
3.利用完全封闭的回转窑方式进行干化污泥，控制回转速度和内壁的齿耙 有效防止污泥的粘结，同时封闭式的干化可以有效控制臭味的扩散。
4.污泥干化回转窑的内外壁设计，最大限度利用空气热量，同时产生的负 压加速了污泥的干化。
