申请日2009.05.05
公开(公告)日2010.11.10
IPC分类号E03D1/00; E03C1/12; E03D1/33
摘要
收集并利用污水的座便器属于卫生洁具领域。在座便器的浮球(6)和盖子(12)之间，通过水箱边沿圆孔(9)安装了一根耐磨的绳索(11);在座便器水箱背面预留一个连接口(2)，直径为500mm，位置距上沿15mm，距左右两边的距离相等;在座便器顶盖上预留一个连接口(8)，直径为500mm，通过管线或直接连接一个锥形漏斗(7)。通过绳索控制使座便器的水箱在两次使用座便器中间间隔的这段时间里不装入清水，而是用来专门收集通过管道和水箱连接的洗脸池等产生的污水，这样把污水作为冲洗座便器第一水源，清水作为补充水源，达到节约水资源的目的。
权利要求书
1.一种收集并利用污水的座便器，它包括水箱、浮球、盖子和马桶座等一般部件，其特征是：在座便器的浮球和盖子上预留的两个弯形突起(3)(5)之间，通过水箱边沿圆孔(2)安装了一根耐磨的绳索;在座便器水箱背面预留一个连接口(1)，连接口直径为500mm，位置距上沿15mm;在座便器水箱顶盖上预留一个连接口(4)，通过管线或直接连接一个锥形漏斗，连接口的位置与水箱内的溢流管错开，直径为500mm。
说明书
收集并利用污水的座便器
技术领域
卫生洁具领域
技术背景
目前，利用污水冲洗的座便器大概有三种类型。第一类是座便器的水箱有污水和清水两个进口，当有污水时，利用污水冲洗，当没有污水时，利用清水冲洗。第二类是座便器有污水和清水两个水箱，污水箱有污水时利用污水冲洗，没有污水时利用清水箱的清水冲洗。第三类是座便器的水箱有污水和清水两个进口，利用在两次使用座便器中间间隔的这段时间里收集的污水体积，计算出充满水箱需要补充清水体积，将清水进入水箱的体积设置在提前计算的值上，利用污水和清水共同冲洗。这三种类型的座便器各有特点，但都存在一些问题。第一类来回改变水箱进水口，操作麻烦，给人们的日常生活带来不便。第二类两个水箱，座便器占用的空间增大，并且要判断使用哪个水箱，操作麻烦。第三类在两次使用座便器中间这段时间产生污水的体积是不确定的，时多时少，这样就会出现有时浪费清水，有时水箱中的水不足无法冲洗。
一般座便器的上水原理基本相同。冲洗时扳动冲洗按钮，按钮通过杠杆或绳索将出水塞打开，水倾入便池，出水塞关上。浮球因水位下降而下降，带动杠杆或绳索将进水塞打开，使水进入水箱，随着水面上升，浮球也逐渐升高，带动杠杆或绳索将进水塞堵上，这样水箱又盛满水。技术方案
为了将卫生间洗脸池和拖布池、厨房的洗菜池等设施(以下用“洗脸池”代替)产生的污水在不增加其它容器的情况下有效的收集起来，用来冲洗座便器，做到污水再利用，本实用新型发明提供一种即可以收集污水，又可以利用污水冲洗的座便器，并且座便器体积和外型没有大的改变，也没有改变人们日常使用座便器的操作习惯。

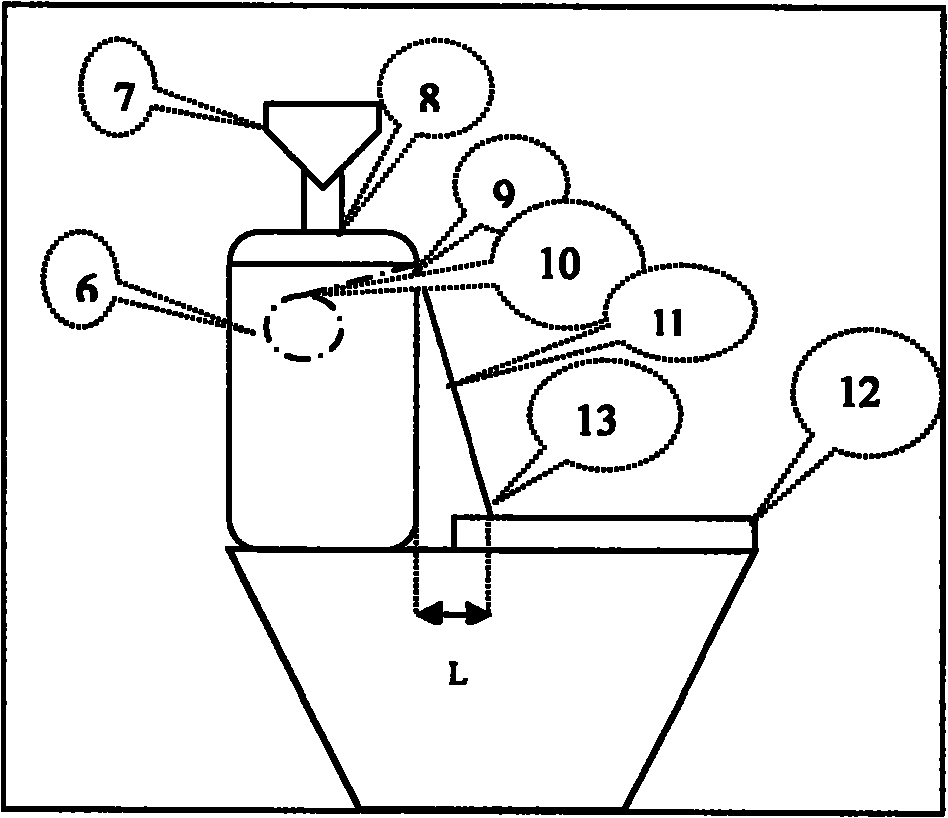

本实用新型解决其技术问题所采用的技术方案是：生产座便器时进行以下三个方面小的改动：第一在水箱(1)的背面预留一个污水进口(2)，直径为50mm，距水箱上沿15mm，距左右两边的距离相等;第二在水箱顶盖靠近左侧或右侧预留一个接口(8)，直径为500mm，距各边的距离大于15mm，配备直径为500mm塑料塞子一个和部分管线，还有出水口直径为500mm锥形漏斗一个。如果安装两个以上(包括两个)产生污水设施，那么连接管线的直径应大于50mm。该预留接口位置可以灵活移动，但必须和水箱中溢流管(3)错开，以免从该口灌进的污水直接通过溢流管流走。用管线将漏斗引到座便器旁边是为了防止向漏斗灌水时弄湿座便器。如果平时产生的污水都能通过管道收集到水箱中，那么水箱顶部的漏斗和管线就不用安装，预留接口用塑料塞堵上;第三在水箱前面上沿正中间预留一个直径为5mm圆孔(9)，距上沿5mm，在水箱里的浮球(6)表面和便池的盖上(12)各预留一个弯形突起(10)和(13)，用于系绳索(11)。(13)到水箱的距离L约10cm左右。在房屋装修时，将洗脸池的排水口通过管线连接到座便器水箱的污水进口(2)上，洗脸池(4)(5)的排水口到地面的高度H要高于座便器水箱的污水进口(2)下沿到地面的高度K。K和H可以根据生活习惯进行调整，只要保证K与H之差大于30mm就能满足要求。在水箱设计时也可以适当降低水箱高度，增加水箱长度，使K与H之差尽量加大，保证污水自动流入水箱。GB6952-2005推荐的洗脸池安装高度为820-850毫米，排水口高度为620毫米，现行的座便器水箱除盖后高度一般在550-600mm。水箱污水进口距水箱上沿15mm，污水进口直径为50mm，这样污水进口的下沿高度在485-535mm之间，与洗面池排水口高差在55-65mm，污水通过自流进入水箱是可行的。用耐磨的绳索将水箱里的浮球通过水箱上预留的圆孔和便池的盖子连接起来，调节绳索长度使便池关上盖子时浮球保持在水满时的高度，打开盖子时浮球下沉，进水塞能够打开进水。
本实用新型的有益效果是把污水作为冲洗座便器第一水源，清水作为补充水源，使污水再利用，节约了水资源。在两次使用座便器中间间隔的这段时间里座便器的水箱没有装入清水，而是用来收集污水。在下次使用座便器时，水箱会用清水自动补充正常冲洗需要的水位与已经收集的污水水位之差，以满足冲洗的需要。
该实用新型显著特点是该座便器与正常使用座便器的操作步骤一样，使用方便，没有其他任何附加的操作步骤，保持原来使用习惯。另外，该座便器和普通座便器生产成本相差无几。所以它具有很强的实用性和大面积推广使用的可能性。
