申请日2008.12.31
公开(公告)日2009.10.14
IPC分类号C02F1/00
摘要
为了能够利用一种拼装板和一种连接件而同时实现罐壁的纵连接和横连接，本实用新型提供了一种采用复合材料组装的污水处理罐，包括罐壁和罐底部分，所述罐壁由拼装板块和连接件组成，所述拼装板块为弧形板块，所述弧形板块的第一侧边具有第一侧边凸出部，所述弧形板块的第二侧边具有第二侧边凸出部，所述第一侧边凸出部和所述第二侧边凸出部互补并且都具有穿孔，两块所述弧形板块互补拼装后所有所述穿孔相贯通，用以插入所述连接件。本实用新型提供的采用复合材料组装的污水处理罐生产和使用都很方便，能够作为各种大型工业贮罐使用。
权利要求书
1、一种采用复合材料组装的污水处理罐，包括罐壁和罐底部分，所 述罐壁由拼装板块和连接件组成，其特征在于：所述拼装板块为弧形板 块，所述弧形板块的第一侧边具有第一侧边凸出部，所述弧形板块的第 二侧边具有第二侧边凸出部，所述第一侧边凸出部和所述第二侧边凸出 部互补并且都具有穿孔，两块所述弧形板块互补拼装后所有所述穿孔相 贯通，用以插入所述连接件。
2、根据权利要求1所述的采用复合材料组装的污水处理罐，其特征 在于：所述第一侧边的中部具有一个第一侧边凸出部，所述第二侧边的 中部具有与所述第一侧边凸出部互补的凹入部，所述凹入部的上部和下 部分别为第二侧边凸出部。
3、根据权利要求2所述的采用复合材料组装的污水处理罐，其特征 在于：所述第一侧边凸出部与所述第一侧边平行的边长为所述第一侧边 长度的一半。
4、根据权利要求2所述的采用复合材料组装的污水处理罐，其特征 在于：所述第一侧边凸出部和第二侧边凹入部分别位于第一侧边和第二 侧边的正中部。
5、根据权利要求1-4任一项所述的采用复合材料组装的污水处理罐， 其特征在于：所述弧形板块为立体织物嵌合复合板，所述立体织物嵌合 复合板的内外两个表面为纤维织物层，两层所述纤维织物层之间为凝胶 树脂层，所述凝胶树脂层内嵌合有连接两层所述纤维织物层的连接纤维。
6、根据权利要求5所述的采用复合材料组装的污水处理罐，其特征 在于：所述纤维织物层和连接纤维的所述纤维为玻璃纤维，所述连接纤 维成排规则排列。
7、根据权利要求1-4任一项所述的采用复合材料组装的污水处理罐， 其特征在于：所述弧形板块由外表玻璃钢层和内部硬泡沫组成。
说明书
一种采用复合材料组装的污水处理罐
技术领域
本实用新型涉及一种采用复合材料组装的污水处理罐。
背景技术
在工业生产中往往要用到大型罐体，例如污水处理罐，这些大型罐 体多是不便于拆装的一体式结构，例如用钢筋水泥土筑造而成，或者由 不锈钢焊接而成。这种罐体建造费时费力，不易拆卸搬运，不便于日常 维护。目前也出现了一些拼装罐体，但是这些拼装罐体的纵拼装和横拼 装是相分离的，这就给生产和安装带来了麻烦。
实用新型内容
为了解决上述问题，本实用新型提供了一种利用一种拼装板和一种 连接件就能同时实现罐壁的纵连接和横连接的采用复合材料组装的污水 处理罐。

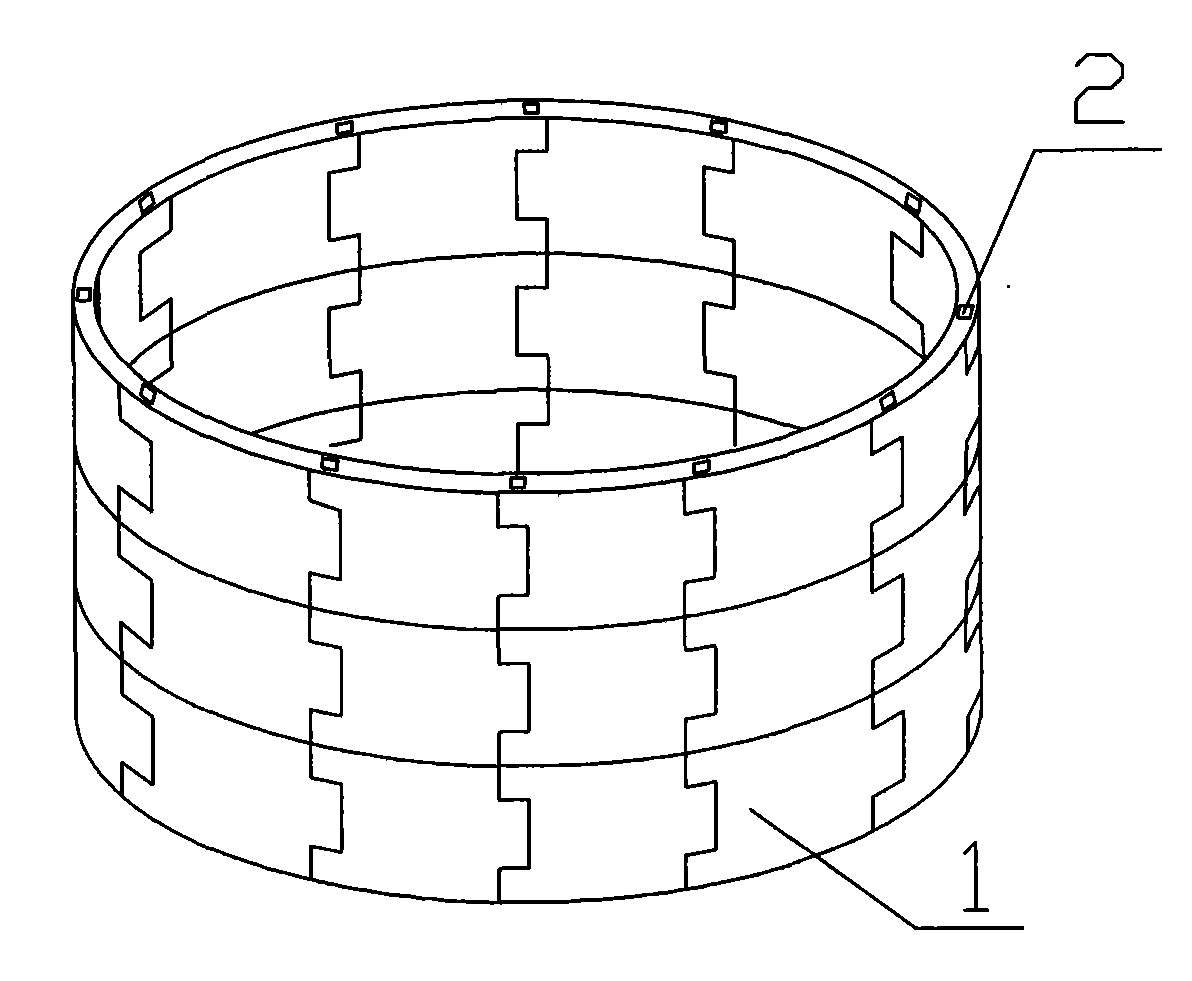

本实用新型提供的采用复合材料组装的污水处理罐包括罐壁和罐底 部分，所述罐壁由拼装板块和连接件组成，所述拼装板块为弧形板块， 所述弧形板块的第一侧边具有第一侧边凸出部，所述弧形板块的第二侧 边具有第二侧边凸出部，所述第一侧边凸出部和所述第二侧边凸出部互 补并且都具有穿孔，两块所述弧形板块互补拼装后所有所述穿孔相贯通， 用以插入所述连接件。
所述穿孔的横截面可以为圆形或矩形，所述连接件为能够插入所述 穿孔并进行紧固的连接杆，所述连接杆可以具有通过螺母紧固用的螺纹。
较佳地，所述第一侧边的中部具有一个第一侧边凸出部，所述第二 侧边的中部具有与所述第一侧边凸出部互补的凹入部，所述凹入部的上 部和下部分别为第二侧边凸出部。所述第一侧边凸出部与所述第一侧边 平行的边长较佳为所述第一侧边长度的一半。所述第一侧边凸出部和第 二侧边凹入部最好分别位于第一侧边和第二侧边的正中部。
所述弧形板块可以为立体织物嵌合复合板，所述立体织物嵌合复合 板的内外两个表面为纤维织物层，两层所述纤维织物层之间为凝胶树脂 层，所述凝胶树脂层内嵌合有连接两层所述纤维织物层的连接纤维。所 述立体织物嵌合复合板容易成型，可以将凝胶树脂灌入限定为所需形状 的立体织物中凝结而成。较佳地，所述纤维织物层和连接纤维的所述纤 维为玻璃纤维，所述连接纤维成排规则排列。
所述弧形板块也可以由外表玻璃钢层和内部硬泡沫组成。
一种连接件就能同时实现罐壁的纵连接和横连接的采用复合材料组 装的污水处理罐。
本实用新型能够利用一种连接件同时实现罐壁的纵连接和横连接， 结构简单有效，方便生产和安装。
