申请日2008.12.29
公开(公告)日2010.01.13
IPC分类号C10B53/00; C10K1/00
摘要
一种干馏处理污泥产生的混合气净化回收装置，主要包括：污泥干馏装置，其混合气出口连接至净化罐的进气口;该净化罐的组成为：净化罐的上部开设有出气口，该出气口与排送风机的进气口相连接，排送分机的出气口与污泥干馏装置的燃烧设备的连接;净化罐内部位于出气口的下方安装有汽水分离器，汽水分离器下方为孔板，孔板的下方为环形水管，环形水管朝向下方安装有产生水雾的喷嘴;净化罐底部设有进气口和排水口，其中，净化罐底部的排水口连接至沉淀水箱，该沉淀水箱上方有溢流口，溢流口与冷凝水箱连通;冷凝水箱通过水泵分别连接至净化罐内部的环形水管的进水口、冷却设备的进水口和水处理设备的进水口。
权利要求书
1、一种干馏处理污泥产生的混合气净化回收装置，其特征在于，主 要包括：
一污泥干馏装置，其混合气出口连接至净化罐的进气口;该净化罐的 组成为：
净化罐的上部开设有出气口，该出气口与排送风机的进气口相连接， 排送分机的出气口与污泥干馏装置的燃烧设备连接;
净化罐内部位于出气口的下方安装有汽水分离器，汽水分离器下方为 孔板，孔板的下方为环形水管，环形水管朝向下方安装有产生水雾的喷嘴;
净化罐底部设有进气口和排水口，其中，净化罐底部的排水口连接至 沉淀水箱，该沉淀水箱上方有溢流口，溢流口与冷凝水箱连通;
冷凝水箱通过三台水泵，分别连接至净化罐内部的环形水管的进水 口、冷却设备的进水口和水处理设备的进水口;
一控制装置，分别控制排送风机和各水泵。
2、如权利要求1所述的干馏处理污泥产生的混合气净化回收装置， 其特征在于，污泥干馏装置的混合气出口与净化罐的进气口之间由混合气 管连接，该混合气管上安装有压力传感器。
3、如权利要求1所述的干馏处理污泥产生的混合气净化回收装置， 其特征在于，净化罐的出气口连与排送风机的进气口之间安装有调节阀 门。
4、如权利要求1所述的干馏处理污泥产生的混合气净化回收装置， 其特征在于，冷凝水箱安装有温度传感器和水位传感器。
说明书
一种干馏处理污泥产生的混合气净化回收装置
技术领域
本实用新型涉及一种混合气回收利用装置，具体地说涉及一种干馏处 理污泥过程中，污泥中有机物热解和水分蒸发所产生的混合气的净化回收 装置。
背景技术
污泥是污水处理厂在水处理过程中产生的沉淀物质，通常占污水总量 的0.5～1%，其成分复杂，既含有大量的微生物、有机质及丰富的氮、磷、 钾等营养物质，同时又具有含水量高、易腐烂、有恶臭等特点，部分污水 处理厂的污泥还有超标重金属、病原微生物等，如处理不善将会造成严重 的二次污染。
干馏法处理污泥能耗(热能、电能)少，处理污泥设施占地面积小，适 合污泥分散处理，一个污水处理厂产生的污泥在该污水处理厂内就地处 理，避免运输过程中的环境污染问题，并且节约运输费用。
干馏处理污泥过程中，污泥中的有机物和水分在高温状态下挥发、分 解，形成含有甲烷、乙烷、乙烯、二氧化碳、一氧化碳、水蒸汽等成分组 成的混合气，如果排放会造成大气污染。而有关将上述混合气净化回收， 转化为可燃气体和冷凝水，并将回收的可燃气体作为污泥干馏所需的能 源，既可以避免气体排放造成的空气污染，又可以节约能源的技术至今未 见报导。
实用新型内容
本实用新型的目的在于提供干馏处理污泥产生的混合气净化回收装 置。

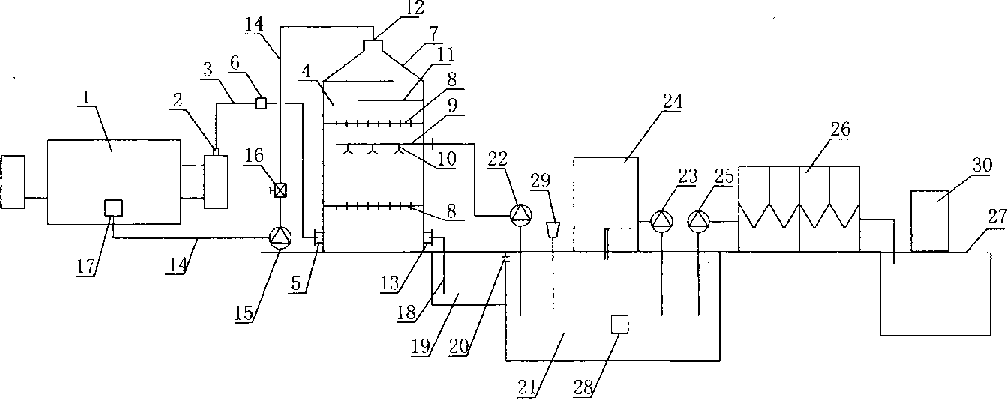

为实现上述目的，本实用新型提供的将干馏处理污泥产生的混合气净 化回收的装置，由混合气管、净化罐、压力传感器、汽水分离器、可燃气 管、排送风机、调节阀门、排水管、沉淀水箱、冷凝水箱、水泵、冷却设 备、水处理设备、净化冷凝水箱、温度传感器、水位传感器、控制器等组 成;其中：
污泥干馏装置的混合气出口与净化罐的进气口之间由混合气管连接， 混合气管上安装有压力传感器。
净化罐由罐体、孔板、环形水管、喷嘴、汽水分离器、进气口、出气 口、排水口组成。在净化罐出气口的下方安装有汽水分离器，汽水分离器 下方为孔板，孔板的下方为环形水管，环形水管下方安装有喷嘴。净化罐 底部有进气口和排水口。净化罐出气口由可燃气管与排送风机的进气口连 接，可燃气管上安装有调节阀门，用过调节阀门控制可燃气体的流量。排 送分机的出气口由可燃气管与污泥干馏装置的燃烧设备的连接。
净化罐底部的排水口安装有排水管，排水管的另一端伸入到沉淀水箱 的水中，沉淀水箱上方有溢流口，溢流口与冷凝水箱连通。
冷凝水箱与三台水泵连接，其中一台水泵的出水口通过水管与净化罐 的环形水管连接。另一台水泵的出水口与冷却设备连接，冷却设备处理后 的水流回到冷凝水箱中。还有一台水泵的出水口与水处理设备的进水口连 接。经过水处理设备处理后的冷凝水流入净化冷凝水箱。
冷凝水箱安装有温度传感器和水位传感器。
控制装置通过混合气管上安装的压力传感器传输的信号控制排送风 机的转速，从而控制由污泥干馏装置排出的混合气的流量
控制装置通过冷凝水箱上安装的温度传感器控制冷凝水箱的水温，当 水温超过设定的温度时，启动水泵将冷凝水箱中的水输送到冷却设备进行 降温处理。
控制装置通过冷凝水箱上安装的水位传感器控制冷凝水箱的水位，当 水位超过设定的水位时，启动水泵将冷凝水箱中的水输送到水处理机进行 净化处理。
通过本实用新型提供的混合气回收利用装置，可以将污泥中的有机物 热解和水分蒸发所产生的混合气转化为可燃气体和冷凝水，并将回收的可 燃气体作为污泥干馏所需的能源，既可以避免气体排放造成的空气污染， 又可以节约能源。
