申请日2009.01.21
公开(公告)日2009.11.11
IPC分类号C02F1/00
摘要
本实用新型属于一种用于污水处理的拼装罐技术领域，具体公开了一种用于污水处理的加强型拼装罐。一种用于污水处理的加强型拼装罐，包括罐底和建造在罐底之上的罐身，所述罐身至少由两层罐体组成，每层罐体由多个拼装模块拼装而成，拼装模块的上下边沿和左右边沿皆压制有外卷边，外卷边上皆设有供拼装连接的连接孔，其改进之处在于：所述拼装模块为内预置有至少一块钢板的玻璃钢板，所述预置钢板的弯曲方向及弯曲度与玻璃钢板一致。本实用新型的加强型拼装罐，具有施工速度快、造价低、拆装简便、使用寿命长、强度高等优点。
权利要求书
1.一种用于污水处理的加强型拼装罐，包括罐底和建造在罐底之上的罐身，所 述罐身至少由两层罐体组成，每层罐体由多个拼装模块拼装而成，拼装模块 的上下边沿和左右边沿皆压制有外卷边，外卷边上皆设有供拼装连接的连接 孔，其特征在于：所述拼装模块为内部预置有至少一块钢板的玻璃钢板，所 述预置钢板的弯曲方向及弯曲度与玻璃钢板一致。
2.如权利要求1所述的用于污水处理的加强型拼装罐，其特征在于：沿罐身的 高度，由下至上，以至少一层罐体为变化频率，玻璃钢板的壁厚呈上升状态 的台阶式逐渐递减。
3.如权利要求1或2所述的用于污水处理的加强型拼装罐，其特征在于：相邻 的拼装模块之间通过外卷边上的连接孔用螺栓紧固连接。
4.如权利要求3所述的用于污水处理的加强型拼装罐，其特征在于：罐身的外 壁涂覆有保温层。
5.如权利要求4所述的用于污水处理的加强型拼装罐，其特征在于：罐身的内 壁涂覆有防渗涂料层、防腐涂料层或防渗兼防腐涂料层之其中一种。
6.如权利要求5所述的用于污水处理的加强型拼装罐，其特征在于：罐身为圆 柱体形、长方体形或正方体形。
7.如权利要求6所述的用于污水处理的加强型拼装罐，其特征在于：罐底是用 钢筋混凝土现浇而成的。
说明书
一种用于污水处理的加强型拼装罐
技术领域
本实用新型属于一种用于污水处理的拼装罐技术领域，具体涉及了一种用 于污水处理的加强型拼装罐。
背景技术
随着人类社会的不断发展，城市规模的不断扩大，城市的用水量和排水量 都在不断增加，加剧了用水的紧张和水质的污染，环境问题日益突出，由此造 成的水危机已经成为社会经济发展的重要制约因素。为缓解水危机给社会经济 造成的压力，需要对工农业生产生活产生的污水及时进行处理。目前用于污水 处理的设备主要是各类拼装罐。拼装罐多是用钢筋混凝土构筑而成，或是用厚 钢板焊接制成，其有工程造价高，无法拆卸搬迁，防腐蚀性能差，维修保养难 度大，使用寿命短，运行成本高等缺点。现今虽有继钢筋混凝或厚钢板焊接拼 装罐之后，出现了搪瓷拼装罐，在一定程度上降低了工程造价、容易搬迁、耐 腐蚀好、使用寿命长，但是由于需要使用特殊的搪瓷钢板作为拼装模板，其工 程造价还是显得相对较高，所承受的强度受到的限制范围也较大，不及钢筋混 凝或厚钢板焊接拼装罐的强度。如何开发出一种集钢筋混凝或厚钢板焊接拼装 罐的强度优势以及搪瓷拼装罐的容易搬迁优势于一体，而且工程造价还要低， 使用寿命还要长的拼装罐已是迫在眉睫的技术问题。
实用新型内容
为克服现有技术的不足之处，本实用新型的目的在于提供一种施工速度快、 造价低、拆装简便、使用寿命长、强度高的用于污水处理的加强型拼装罐。

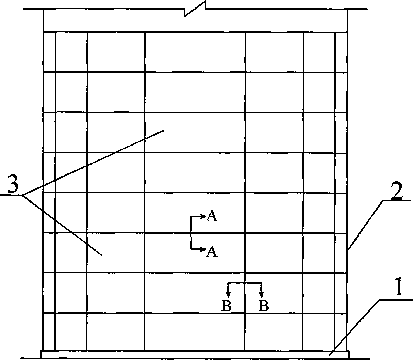

为实现上述目的，本实用新型采取的技术方案如下：一种用于污水处理的 加强型拼装罐，包括罐底和建造在罐底之上的罐身，所述罐身至少由两层罐体 组成，每层罐体由多个拼装模块拼装而成，拼装模块的上下边沿和左右边沿皆 压制有外卷边，外卷边上皆设有供拼装连接的连接孔，其改进之处在于：所述 拼装模块为内部预置有至少一块钢板的玻璃钢板，所述预置钢板的弯曲方向及 弯曲度与玻璃钢板一致，预置的钢板提高了整个拼装罐的强度。
由于罐体用于污水处理时罐体所承受的水压强由上至下逐渐增大，故较好 地，沿罐身的高度，由下至上，以至少一层罐体为变化频率，将玻璃钢板的壁 厚设计成呈上升状态的台阶式逐渐递减。其中，既可以每隔一层罐体，玻璃钢 板的壁厚就递减一次，也可以每隔数层罐体，玻璃钢板的壁厚就递减一次，当 然也可以随机变化罐体层数变壁厚，即在一个已拼装的罐身中，既有每隔一层 罐体就变壁厚的，也有每隔数层罐体就变壁厚的，但是由下至上壁厚总的趋势 是递减的。
为便于拆装简便，实现二次拆卸和拼装，相邻的拼装模块之间通过外卷边 上的连接孔用螺栓紧固连接。
为了给拼装罐内部的处理介质，提供一个稳定的温度环境，罐身的外壁涂 覆有保温层。
为了提高拼装罐的防渗、防腐性能，延长使用寿命，罐身的内壁涂覆有防 渗涂料层、防腐涂料层或防渗兼防腐的涂料层之其中一种。
罐身的具体形状不作限制，只要是用本实用新型的内预置有钢板的玻璃钢 板拼装而成即可，罐身可以设计为圆柱体形、长方体形或正方体形。
所述罐底是用钢筋混凝土现浇而成的，提高罐底的承压能力。
相对于现有技术，本实用新型的优点在于：(1)工厂化加工，提高加工速 度及制作精度;(2)罐体现场组装，采用精确加工的加强型玻璃钢钢板进行现 场组装，明显提高了施工的速度及精度;(3)采用特殊制作的加强型玻璃钢板， 材料强度高、耐腐蚀，明显提高了使用寿命;(4)采用加强型玻璃钢板制作污 水处理装置，相比钢筋混凝土结构及搪瓷钢板结构的污水处理装置，可以大大 降低建造成本;(5)本实用新型加强型玻璃钢结构污水处理装置采用模块拼装 结构组装，可以进行二次拆卸和拼装，因此本实用新型污水处理装置可进行异 地搬迁，搬迁重建时只需对钢筋混凝土基础进行二次建设，大大降低了企业二 次建设的成本。
