申请日2008.12.27
公开(公告)日2010.03.10
IPC分类号E03C1/12
摘要
一种废水分选回收装置，安装在水池下方，可对水池中排出的废水进行分选，回收其中可再次使用的水。其结构是该装置下端有两个出水口，一个出水口与下水道相连通，另一个出水口下方放置盛放回收水的容器;在该装置内部有可绕轴转动的导流槽，导流槽向不同的出水口倾斜可以控制水流向不同的出水口。在水顺着导流槽流向出水口的路径上没有突出的阻拦物，可以有效的防止废水中的污物在该装置中滞留。导流槽轴的一端安装着可使排水流向自动复位机构，可实现在盛放回收水的容器中水满后自动将排水的流向切换到下水道。
权利要求书
1.一种由外壳、侧面端盖、导流槽组成的废水分选回收装置，其特征是导流槽 安装在外壳里，导流槽可绕轴转动，侧面端盖安装在外壳上，盖住导流槽控 制排水流向的部分，导流槽的轴伸出外壳。
2.根据权利要求1所述的废水分选回收装置，其特征是外壳下端有两个出水口。
3.根据权利要求1或2所述的废水分选回收装置，其特征是导流槽是一个光滑 的深槽，中部有轴，导流槽两端的槽口分别对应于外壳上的两个出水口。
4.根据权利要求3所述的废水分选回收装置，其特征还可以是导流槽轴的一端 安装有连接板，连接板一端挂着浮子，另一端镶有配重。
5.根据权利要求3所述的废水分选回收装置，其特征还可以是导流槽一端槽口 安装配重，导流槽轴的一端安装连接板，连接板端头挂着浮子。
6.根据权利要求1所述的废水分选回收装置，其特征是该装置还有一个排水切 换开关，排水切换开关与导流槽的轴之间使用软轴连接。
说明书
废水分选回收装置
所属技术领域
本实用新型涉及一种能对日常生活中使用的水池所排出的废水进行分选，并 回收其中可再次使用的水的装置。
背景技术
目前日常生活中产生的废水基本上是从水池中排出后直接排入了下水道。而 在实际生活中，被排入下水道的水中有相当一部分都是可以再次使用的。比如 洗过菜的水可以用来拖地和冲马桶，而将这些水直接排入下水道将对水资源造 成严重浪费。为了减少水资源的浪费，提高水资源的利用率，也涌现出了许多 相关技术，如中国专利200520128908.7，200620138203.8等，可以对日常生活 中产生的废水进行分选，并能对其中可以再次使用的生活废水进行回收，这些 技术使用阀门切换排水流向，但阀门容易使废水中的污物滞留其中，污物堆积 后阀门将不能很好地密封从而造成漏水;另外这些技术对排水流向的切换只有 手工控制的方式，当盛放回收水的容器中水满后无法自动将排水切换到下水道。
为了克服现有的废水分选回收装置容易使废水中的污物滞留其中，阀门不易 密封，无法自动将排水切换到下水道中的不足，本实用新型提供一种废水分选 回收装置。该废水分选回收装置可以对日常生活中产生的生活废水进行分选， 回收其中可再次使用的水，而且不会使废水中的污物滞留于其中，当盛放回收 水的容器中水满后可以实现自动将排水切换到下水道中。
实用新型内容
本实用新型解决其技术问题所采用的技术方案是：废水分选回收装置下端有 两个出水口，一个出水口为连接下水道的出口，其与下水道相连接;另一个出 水口为回收水出口，其下方放置盛放回收水的容器。废水分选回收装置安装在 水池下方的排水管上，将水池中排出的不能再次使用的废水从连接下水道的出 口排出，排入下水道中;将能再次使用的水从回收水出口排出，流入盛放回收 水的容器中以供再次使用。废水分选回收装置内部安装有导流槽，导流槽的作 用是控制水流向不同的出水口。导流槽是一个带有轴的光滑深槽，导流槽可绕 轴在一定角度内转动，当导流槽一端槽口向下倾斜时，另一端槽口相应翘起。 导流槽两端的槽口分别与废水分选回收装置的两个出水口对应。水池下的排水 管将水排在导流槽的中部，当需要将水排入下水道时，转动导流槽使其向连接 下水道的出口倾斜，水池中排出的水即顺着倾斜的导流槽流入下水道中;当需 要回收水池中的水时，转动导流槽使其向回收水出口倾斜，水池中排出的水即 顺着倾斜的导流槽从回收水出口流出，流入盛放回收水的容器中。

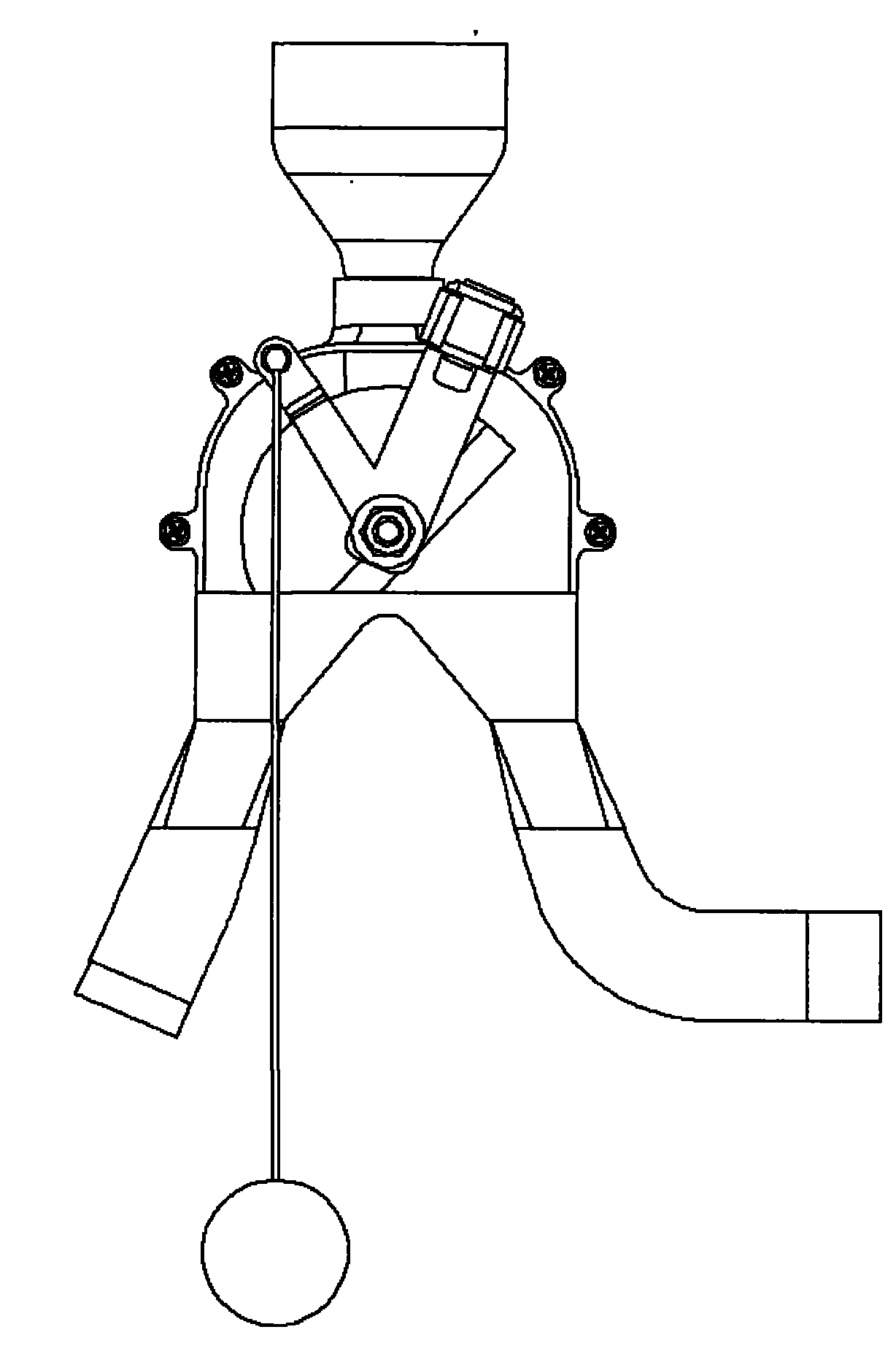

由于盛放回收水的容器在废水分选回收装置的下方，在使用的过程中随时查 看盛放回收水的容器中的水位很不方便。为了防止盛放回收水的容器中水满后 溢出，在废水分选回收装置上安装有由连接板、浮子和配重块组成的可使排水 流向自动复位的机构，可在盛放回收水的容器中水满后自动转动导流槽将水排 向连接下水道的出口。连接板是一个V型的零件，其固定在导流槽的轴上。导流 槽处在向回收水出口排水的状态时，连接板上挂着浮子的臂处在靠近回收水出 口的一侧，并从导流槽轴上斜向上伸出，其上所挂的浮子垂入下方盛放回收水 的容器中;连接板上镶有配重块的臂处在靠近连接下水道的出口一侧，也从导 流槽轴上斜向上伸出。浮子的重力作用在连接板上，对导流槽产生了一个保持 当前状态的力矩;配重块的重力作用在连接板上，对导流槽产生一个向连接下 水道的出口方向旋转的力矩。但此状态时浮子对导流槽的力矩占主导地位，导 流槽可保持在当前的状态。当盛放回收水的容器中水满时，水对浮子的浮力会 逐渐减轻浮子的重力对连接板的影响，配重块对导流槽的力矩将逐渐占到主导 地位。导流槽即在配重块对其力矩的作用下旋转到了向连接下水道的出口倾斜 的状态。
本实用新型的进一步改进是：在导流槽的一端槽口附近增加配重，使安装在 外壳中的导流槽其重心偏向连接下水道的出口一侧，偏移的重心使导流槽产生 一个向连接下水道的出口方向旋转的力矩。导流槽一端的轴上安装连接板，在 导流槽处在向回收水出口排水的状态时，连接板处在靠近回收水出口的一侧， 并从导流槽轴上斜向上伸出。连接板上挂着浮子，浮子垂入下方盛放回收水的 容器中。在水未接触到浮子的时候，浮子的重力作用在连接板上，对导流槽产 生一个保持当前状态的力矩，该力矩使导流槽保持在当前状态。当盛放回收水 的容器中水满时，水对浮子的浮力会逐渐减轻浮子的重力对连接板的影响，导 流槽即可在其自身偏移的重心产生的力矩的作用下，旋转到向连接下水道的出 口倾斜的状态。
为了便于使用者选择是否回收水池中排出的水，在使用者容易操作的位置安 装一个排水切换开关，排水切换开关与废水分选回收装置之间使用软轴连接， 软轴可以将扳动排水切换开关时产生的旋转力矩传递给废水分选回收装置中的 导流槽，使导流槽随着排水切换开关转动。这样就可以通过扳动排水切换开关 来切换废水分选回收装置排水的流向了。
本实用新型的有益效果是，废水分选回收装置中使用导流槽控制排水的流 向，水会顺着倾斜的导流槽顺利的流入出水口，在废水分选回收装置向一个出 水口排水的过程中不需要对另一个出水口密封。导流槽是一个光滑的深槽，在 废水流经的路径中没有突出的阻拦物，不会将废水中的污物滞留于其中。废水 分选回收装置上安装有可使排水流向自动复位的机构，可在盛放回收水的容器 中水装满时，自动将排水切换到连接下水道的出口。
