申请日2008.12.11
公开(公告)日2010.01.13
IPC分类号E03C1/12; D06F39/08; E03D11/11
摘要
本实用新型是一种家庭污水回用的收集提升装置，由上下两层的伸缩箱(1)、快接头(2)、高位蓄水槽(3)、压水管(4)、净化过滤器(5)、溢水管(6)和浮球阀(7)、单向阀(8)、收集管(9)、马桶(10)、洗衣机(11)组成，上下两层的伸缩箱交替颠倒，在上层水重力作用下把过滤净化后的污水排挤到高位蓄水槽中备用，不需要任何能源，很少维护和磨损，提升过程自动进行，本实用新型结构合理，使用方便，可将家庭污水经处理后储存在储水箱内，以便冲厕之用，节约了用水;具有很好的推广应用价值及社会效益。
权利要求书
1、一种家庭污水回用的收集提升装置，其特征在于由上下两层的伸缩箱(1)、 快接头(2)、高位蓄水槽(3)、压水管(4)、净化过滤器(5)、溢水管(6)和 浮球阀(7)、单向阀(8)、收集管(9)、马桶(10)、洗衣机(11)组成，伸缩 箱(1)与溢流管(6)、过滤器(5)、压水管(4)相连;快速清洗过滤器(5) 与收集管(9)和伸缩箱(1)相连，压水管(4)一端与单向阀(8)连接，另 一端与高位蓄水槽(3)连接，高位蓄水槽(3)内部设有浮球阀(7)，高位蓄 水槽(3)与马桶(10)相连接，洗衣机(11)收集管(9)相连接。
说明书
家庭污水回用的收集提升装置
技术领域
本实用新型提供一种家用节水装置，属于节水领域。
背景技术
我国是一个水资源缺乏的国家，我国是一个水资源短缺的国家，人均水资 源量约为2200m3，约为世界平均水平的四分之一。而且，我国用水浪费严重， 水资源利用效率较低。目前，国家提倡建立和谐社会，节约型社会，各种节能 设备层出不穷。家庭中用过的污水量很大，如何收集并加以利用节水，特别是 如何采用安装使用方便、耗能低的家用节水装置，则是家庭中污水广泛收集利 用的关键。
实用新型内容
本实用新型针对以上情况，创造一种新型家用节水装置，通过收集家庭中 用过的污水，经过简单的物理处理，达到回用冲厕的目的，并且安装使用简便、 运行可靠、无需耗能、节水显著、操作简单，是一种高效的家用节水设备。

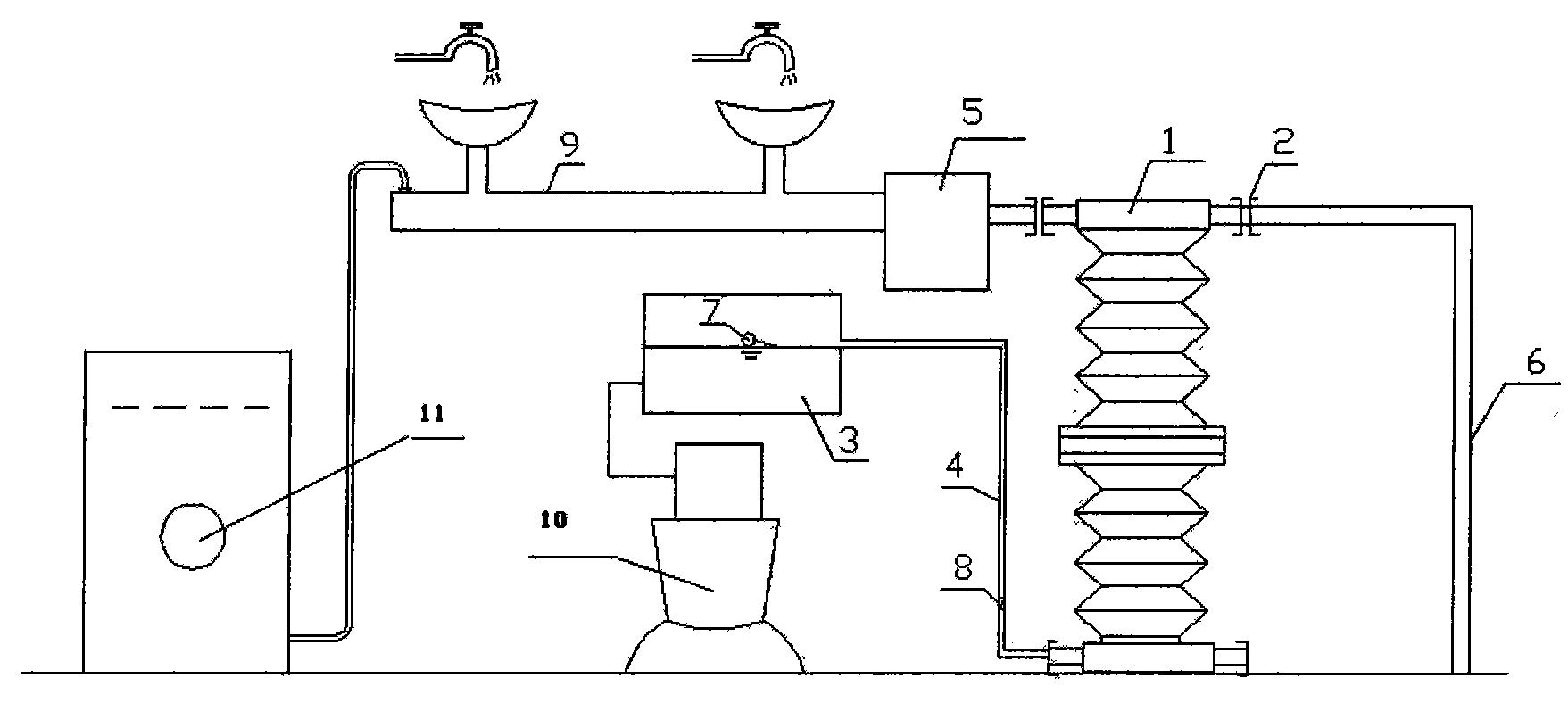

本实用新型的技术方案，由上下两层的伸缩箱1、快接头2、高位蓄水槽3、 压水管4、净化过滤器5、溢水管6和浮球阀7、单向阀8、收集管9、马桶10、 洗衣机11来组成;上下两层的伸缩箱交替颠倒使用，靠自身重力压水提升，伸 缩箱1与溢流管6、过滤器5、压水管4相连，快速清洗过滤器5与收集管9和 伸缩箱1相连，压水管4一端与单向阀8连接，另一端与高位蓄水槽3连接， 高位蓄水槽3内部设有浮球阀7，高位蓄水槽3与马桶10相连接，洗衣机11收 集管9相连接。
有益效果
本实用新型装置利用伸缩箱的重力，将经过简单的物理处理后的水压入高 位水箱中，用于冲厕，以节约家庭用水。本实用新型装置收集和提升水的过程 中不需消耗电能，而是利用伸缩箱的自重来压升收集到的水。具有很好的节能 效果。净化过滤器采用人工控制，安装简单、清理方便。具有较好的节水效果 和社会效益。
