申请日2008.09.28
公开(公告)日2009.12.30
IPC分类号C02F1/44
摘要
本实用新型公开了一种压差自调式配糖水水处理净化器，由原水罐(1)、原水泵(2)、精密过滤器(3)、高压泵(4)和RO膜渗透器(5)构成，其特征在于在高压泵(4)进水端的过滤水输出管(7)和高压泵(4)出水端的高压输水管(7′)上设有与高压泵(4)并列的回流阀(9)，在原水泵(2)至精密过滤器(3)的输送水管上设装有阻垢剂的计量泵。该水处理净化器，由于在高压泵的出水端和进水端并列设上回流阀，通过回流阀可调节高压泵出水端和进水端的压差，同时，采用带有阻垢剂的计量泵代替了石英砂过滤罐，所以，既可防止精密过滤器的堵塞，又可防止被抽空而破裂，也防止RO膜渗透器被涨破，延长了水处理器的使用寿命，而且结构简单、操作方便。
权利要求书

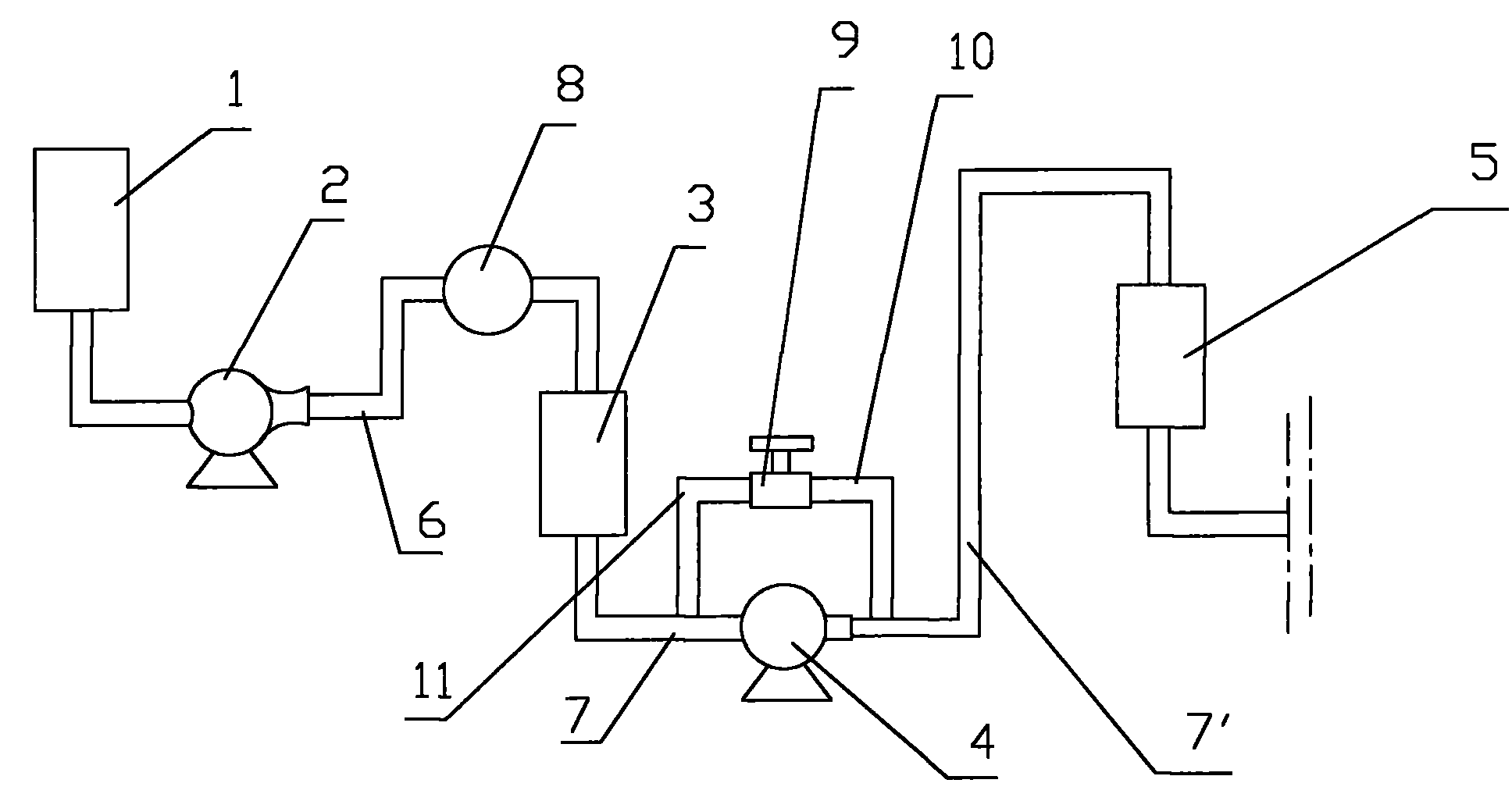

1、一种压差自调式配糖水水处理净化器，由原水罐(1)、原水泵(2)、精 密过滤器(3)、高压泵(4)和R0膜渗透器(5)构成，原水泵(2)通过管道 与原水罐(1)相连通，并通过输送水管(6)与精密过滤器(3)相连接，精密 过滤器(3)通过过滤水输出管(7)与高压泵(4)的进水端相连通，高压泵(4) 的出水端通过高压输水管(7′)与R0膜渗透器(5)相连通，其特征在于在高 压泵(4)进水端的过滤水输出管(7)和高压泵(4)出水端的高压输水管 (7′)上设有与高压泵(4)并列的回流阀(9)，回流阀(9)的进水管(10) 与高压泵(4)出水端的高压输水管(7′)相连通，回流阀(9)的出水管(11) 与高压泵(4)进水端的过滤水输出管(7)相连通。
2、根据权利要求1所述的压差自调式配糖水水处理净化器，其特征在于在 原水泵(2)至精密过滤器(3)的输送水管(6)上设装有阻垢剂的计量泵(8)。
说明书
压差自调式配糖水水处理净化器
技术领域
本实用新型涉及一种配糖水水处理净化器的改进，具体地说是一种压差自 调式配糖水水处理净化器，适用于果品加工配糖水工序中的水处理净化装置。
背景技术
在果品加工生产线中，在配糖水时，需要对水严格过滤处理后才能应用， 目前使用的配糖水水处理净化器，由原水罐、原水泵、一级石英砂过滤罐、二 级石英砂过滤罐、精密过滤器、高压泵和R0膜渗透器构成，原水泵通过管道与 原水罐相连通，并通过输送水管与精密过滤器相连通，通过原水泵将原水罐内 的水打入一、二级石英砂过滤罐内，经过滤后进入精密过滤器，再通过高压泵 打入R0膜渗透器内，过滤后进入配糖水罐内应用。这种结构的水处理净化器， 在使用中常存在以下不足：一是高压泵在高压抽送水的过程中，可出现进水端 与出水端的压差，当出水端的压差大于进水端的压差时，在进水端形成负压， 若精密过滤器水不能及时送出，可导致精密过滤器的破裂;二是石英砂在原水 泵的压力下以及高压泵的吸力下可随水的流动进入精密过滤器内，堵塞精密过 滤器，使阻力增大，可鼓破精密过滤器，同时也影响R0膜渗透器，同样也能造 成鼓破;影响水处理器的使用寿命。
发明内容
本实用新型的目的在于提供一种结构简单、操作方便、便于调整，既能自 动调节高压泵进水端和出水端的压差，又可防止精密过滤器被堵塞，进而防止 精密过滤器和R0膜渗透器破裂的压差自调式配糖水水处理净化器。
为达到以上目的，本实用新型所采用的技术方案是：该压差自调式配糖水 水处理净化器，由原水罐、原水泵、精密过滤器、高压泵和R0膜渗透器构成， 原水泵通过管道与原水罐相连通，并通过输送水管与精密过滤器相连接，通过 原水泵可将原水罐内的水抽出并输送到精密过滤器内进行过滤，精密过滤器通 过过滤水输出管与高压泵的进水端相连通，高压泵的出水端通过高压输水管与 R0膜渗透器相连通，R0膜渗透器的出水管接入配糖水罐内，其特征在于在高压 泵进水端的过滤水输出管和高压泵出水端的高压输水管上设有与高压泵并列的 回流阀，回流阀的进水管与高压泵出水端的高压输水管相连通，回流阀的出水 管与高压泵进水端的过滤水输出管相连通，当高压泵出水端的压力大于进水端 的压力时，高压泵出水端的高压输水管内的水可通过回流阀回流到高压泵进水 端的过滤水输出管内进行回流，使高压泵不会出现抽空，从而调节高压泵两端 的压差，避免精密过滤器和R0膜渗透器被鼓破。本实用新型还通过如下措施实 施：在原水泵至精密过滤器的输送水管上设装有阻垢剂的计量泵，通过装有阻 垢剂的计量泵取代目前使用的一、二级石英砂过滤罐，避免石英砂对精密过滤 器的堵塞。所述的装有阻垢剂的计量泵、精密过滤器、R0膜渗透器均为现有技 术。使用本实用新型时，可通过回流阀调节高压泵两端的压差，在通常情况下， 回流阀处在半开的状态下即可达到目的。
本实用新型的有益效果在于：与目前配糖水水处理净化器相比，由于在高 压泵的出水端和进水端并列设上回流阀，通过回流阀可调节高压泵出水端和进 水端的压差，同时，采用带有阻垢剂的计量泵代替了石英砂过滤罐，所以，既 可防止精密过滤器的堵塞，又可防止被抽空而破裂，也防止R0膜渗透器被涨破， 延长了水处理器的使用寿命，而且结构简单、操作方便。
