厨余污水分油设备及其油水分离方法

发布时间:2018-12-4 19:26:28  中国污水处理工程网

  申请日2008.09.10

  公开(公告)日2010.03.17

  IPC分类号B01D17/02; E03F5/16; C02F1/40

  摘要

  本发明公开一种厨余污水分油设备,包括罐体,底部设污水进水口,侧面设出油口和净水出口;安装在罐体内的油水分离件,呈顶部封闭底部开口的筒形结构,其内部形成容置待分离污水的第一容室,其外部与罐体内壁之间形成容置已分离油、水的第二容室;加热装置,对罐体内进行加热;清洗装置,用于对油水分离件进行清洗;污水供水装置,用于向第一容室供应污水。本发明结构简单、油水分离效果好;采用物理方法处理含动植物油的厨余污水,不仅可以回收动植物油,而且可以避免含动植物油的厨余污水排入城市管网,给环境造成污染,避免化学处理方法带来二次污染问题;可同时排出分离的油和水,防止堵塞滤芯,大大提高设备工作效率,减少设备维护。

  权利要求书

  1、一种厨余污水分油设备,包括:

  罐体(17),底部设污水进水口(19a),侧面设出油口(23a)和净水出口(20a);

  安装在罐体(17)之内的油水分离件(3),呈顶部封闭底部开口的筒形结构,筒形结 构内部形成容置待分离污水的第一容室(17a),筒形结构外部与罐体(17)内壁之间形成 容置已分离油、水的第二容室(17b);

  加热装置,用于对罐体(17)内进行加热;

  清洗装置,用于定期对罐体内的油水分离件(3)进行清洗;

  污水供水装置,用于向第一容室(17a)供应待分离的污水。

  2、一种厨余污水分油设备,包括:

  罐体(17),具有容置待分离污水的第一容室(17a)和容置被分离油、水的第二容室 (17b),底部设污水进水口(19a),侧面设有出油口(23a)和净水出口(20a),其中出油 口(23a)高于净水出口(20a);

  安装在罐体(17)之内的油水分离件(3),呈顶部封闭底部开口的筒形结构,筒形结 构内部形成第一容室(17a),筒形结构外部与罐体(17)内壁之间形成第二容室(17b), 油水分离件(3)的底部开口通污水进水口(19a),第二容室(17b)与出油口(23a)和 净水出口(20a)相通;

  加热装置,用于对罐体(17)内进行加热;

  清洗装置,用于定期对罐体(17)内的油水分离件(3)进行清洗;

  污水供水装置,用于向第一容室(17a)供应待分离污水。

  3、如权利要求1或2所述的厨余污水分油设备,其特征是所述污水供水装置包括:

  厨余污水排污泵(33),为切割型潜水排污泵,设置在厨余污水源(30)中,用于泵 送厨余污水;

  过滤器(34),用于对由排污泵(33)泵送的厨余污水进行过滤;

  排水泵(35),将经过滤器(34)过滤的污水泵送到所述第一容室(17a)中。

  4、如权利要求1至3任一所述的厨余污水分油设备,其特征是所述清洗装置包括清 洗泵(45),清洗泵(45)的出水口与第一容室(17a)相通,其进水口与第二容室(17b) 相通。

  5、如权利要求1至3任一所述的厨余污水分油设备,其特征是所述加热装置为电加 热装置,包括检测罐体内温度的温度传感器(46)、对罐体内加热的电加热件(49)和根 据温度传感器(46)检测的温度控制电加热件(49)通断的控制件(52)。

  6、如权利要求5所述的厨余污水分油设备,其特征是所述加热装置为水加热装置, 包括热水源、连接热水源和罐体内部的热水管(47)、控制热水管打开和关闭的阀门(47a)。

  7、如权利要求1至3任一所述的厨余污水分油设备,其特征是所述筒形结构包括由 内至外邻接的至少四层材料(26,27,28和29),其中四层材料依次为骨架层(26)、破 乳网(27)、亲油纤维层(28)和丝网(29)。

  8、如权利要求7所述的厨余污水分油设备,其特征是所述骨架层、破乳网和丝网均 由不锈钢材料制成。

  9、如权利要求7或8所述的油水分离装置,其特征是:所述破乳网的目数为40-100 目,所述丝网的目数为60-120目。

  10、一种利用权利要求1至9任一所述的厨余污水分油设备从厨余污水中分离油的方 法,包括以下顺序进行的步骤:

  1)启动污水供水装置,从厨余污水源中提取污水,并将其泵送到容置待分离污水的 第一容室(17a);

  2)接通加热装置对罐体进行加热的同时,使第一容室(17a)中的待分离污水通过油 水分离件(3)进行油水分离后进入第二容室(17b);

  3)使第二容室(17b)中已分离的油和水分别通过出油口(23a)和净水出口(20a) 排出。

  说明书

  厨余污水分油设备及其油水分离方法

  技术领域

  本发明涉及一种污水处理装置及其处理方法,特别涉及一种从厨房、城市酒店以及客 船餐厅排放的污水分离油的设备及从污水中分离油的方法。

  背景技术

  随着人们物质生活的不断提高,城镇大饭店、大宾馆不断增多;我国加入世贸组织后, 与世界各国的交流日益增加,客轮、远洋客轮的出海率也不断增加,因此餐厅排放水对城 市环境的污染问题,客轮厨余污水对海洋的污染问题,已经成为当今社会的一个严重问题, 已经影响到与交流国家的国际关系。

  另一方面,对厨房污水进行处理,以便水的循环利也是节约水资源的重要课题。

  目前,厨房或餐饮污水的除油大多采用隔油池,利用油水的比重不同,在一定的时间 内,使污水中的油脂上浮,接着将漂浮的油去除,从而达到油水分离的效果。隔油池普遍 存在的问题是,油水分离的效果差,恶臭和污染杂质无法去除,造成环境恶臭,因此对于 环境卫生要求较高的场所不便于设置隔油池。此外,隔油池中浮油的流失,不但提高再处 理污水成本,而且造成资源的浪费。

  另外,相当部分的厨余污水未经被排入城市管网,流入污水处理厂进行处理,所带来 的问题是,这些污水中含有大量动植物油脂,极易堵塞城市管网,而且给污水处理厂带来 负担,由于含油污水难于处理,通常使用化学物质来进行处理,因此大大提高污水处理成 本,而且带来二次污染的问题。

  本发明人的公开号为CN101113036中发明专利申请中提出一种适于处理餐饮污水的 厨余污水分油器,该分油器包括一个罐体,该罐体具有容置未分离污水的第一容室和容置 被分离油、水的第二容室;安装在罐体之内用于油水分离的聚油滤芯,聚油滤芯的内部围 成第一容室,外部与所述罐体内壁围成第二容室;位于罐体上部的用于排放分离出的污油 的污油排放装置;以及固定在罐体内壁一侧的用于溢出净水的清水溢管。

  由于餐厨污水中有各种杂质,如较大固体污物、纤维类污物,直接流入分油器,则非 常容易缠绕分油设备的潜水排污泵和造成进水管道堵塞,经常疏通和维护潜水排污泵和进 水管则浪费人力、财力,并且给分油器的使用带来不变,降低了设备工作效率。

  此外,该厨余污水分油器经过一段时间使用后,餐厨污水中的所含有的杂质会积存在 油水分离装置中的滤芯内壁上,从而堵塞滤芯,这样也会影响设备的工作效率,甚至导致 滤芯不能工作。

  特别是,上述分油器不能同时排放已分离的油和水,因此降低了处理厨余污水的工作。

  发明内容

  本发明的目的是针对以上问题提供一种厨余污水分油设备,该装置的结构简单、分油 效果好,能够在污水被分离成油和水后同时排出分离的油和水,并且能够防止装置被污水 中的污物堵塞,减少了维护,显著提高设备的工作效率。

  为实现本发明的上述目的,本发明一方面一种厨余污水分油设备,包括:罐体,底部 设污水进水口,侧面设出油口和净水出口;安装在罐体之内的油水分离件,呈顶部封闭底 部开口的筒形结构,筒形结构内部形成容置待分离污水的第一容室,筒形结构外部与罐体 内壁之间形成容置已分离油、水的第二容室;加热装置,用于对罐体内进行加热;清洗装 置,用于定期对罐体内的油水分离件进行清洗;污水供水装置,用于向第一容室供应待分 离的污水。

  本发明另一方面提供一种厨余污水分油设备,包括:罐体,具有容置待分离污水的第 一容室和容置被分离油、水的第二容室,底部设污水进水口,侧面设有出油口和净水出口, 其中出油口高于净水出口;安装在罐体之内的油水分离件,呈顶部封闭底部开口的筒形结 构,筒形结构内部形成第一容室,筒形结构外部与罐体内壁之间形成第二容室,油水分离 件的底部开口通污水进水口,第二容室与出油口和净水出口相通;加热装置,用于对罐体 内进行加热;清洗装置,用于定期对罐体内的油水分离件进行清洗;污水供水装置,用于 向第一容室供应待分离污水。

  其中,污水供水装置包括:厨余污水排污泵,为切割型潜水排污泵,设置在厨余污水 源中,用于泵送厨余污水;过滤器,用于对由排污泵泵送的厨余污水进行过滤;排水泵, 将经过滤器过滤的污水泵送到所述第一容室中。

  其中,清洗装置包括清洗泵,清洗泵的出水口与第一容室相通,其进水口与第二容室 相通。

  其中,加热装置为电加热装置,包括检测罐体内温度的温度传感器、对罐体内加热的 电加热件和根据温度传感器检测的温度控制电加热件通断的控制件。

  其中,加热装置为水加热装置,包括热水源、连接热水源和罐体内部的热水管、控制 热水管打开和关闭的阀门。

  特别是,筒形结构包括由内至外邻接的至少四层材料,其中四层材料依次为骨架层、 破乳网、亲油纤维层和丝网。骨架层、破乳网和丝网均由不锈钢材料制成。破乳网的目数 为40-100目,所述丝网的目数为60-120目。

  此外,还包括:清水溢管,第二容室通过清水溢管与净水出口相通;以及出油装置, 包括设置在罐体侧面的排油管或油收集容器,其通过位于罐体上部的出油口与第二容室相 通。

  特别是,所述清水溢管位于罐体的内侧,具有位于其上下两端的开口,其中下开口 位于第二容室底部与第二容室相通,上开口连通开设在罐体侧面的净水出口。其中,净水 出口可连接有净水出水管。

  特别是,清水溢管位于罐体的外侧,具有位于其上下两端的开口,其中下开口开设 于罐体侧壁上并位于第二容室底部,清水溢管通过下开口与第二容室相通,上开口为净水 出口,可连接净水出水管。

  本发明另一方面提供一种利用上述厨余污水分油设备从厨余污水中分离油的方法,包 括以下顺序进行的步骤:1)通过污水供水装置,从厨余污水源中提取污水,并将其泵送 到容置待分离污水的第一容室;2)接通加热装置对罐体进行加热的同时,使第一容室中 的待分离污水通过油水分离件进行油水分离后进入第二容室;3)使第二容室中已分离的 油和水分别通过出油口和净水出口排出。

  此外,还包括步骤:在将厨余污水泵送到容置待分离污水的第一容室之前,通过过 滤器对其进行过滤。

  此外,在上述步骤3)之后还包括步骤:在油水分离件工作一段时间后,污水供水装 置停止向第一容室中泵送污水,启动清洗装置对油水分离件进行清洗,之后再重复步骤1)、 2)和3)。

  本发明的优点是:

  1、本发明结构简单,油水分离效果好,所处理厨余污水中的污油回收率达到98%以 上,处理后污水中的动植物油浓度含量低于每升10mg,符合国家《污水综合排放标准》 的一级标准,适合于城镇大小酒店、远洋客轮厨余污水的油水分离。

  2、本发明采用物理分离方法处理含动植物油的厨余污水,不仅可以回收再利用动植 物油,而且可以避免含动植物油的厨余污水排入城市管网,给环境造成污染,并且避免化 学处理方法给环境带来的二次污染的问题。

  3、本发明在污水被分离成油和水后,可同时排出分离的油和水,大大提高了设备的 工作效率。

  4、采用本发明油水分离装置,可以有效防止污水中的污物堵塞,减少了维护的,提 高设备的工作效率。

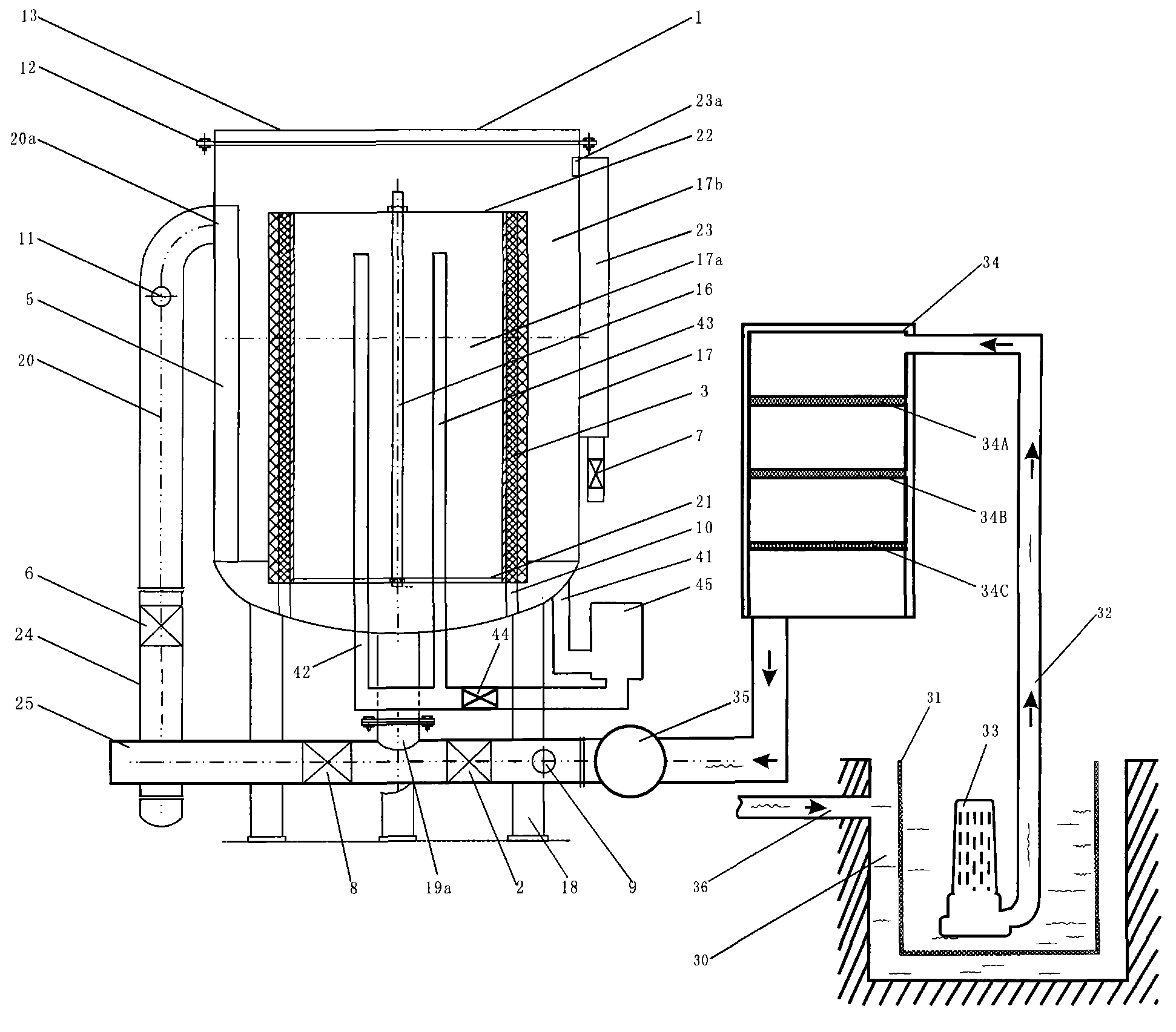

  下面结合附图对本发明进行详细说明。
