申请日2007.11.05
公开(公告)日2008.09.03
IPC分类号C02F1/32
摘要
本实用新型涉及提供一种紫外线水处理消毒系统灯管紊流除垢装置，包括紊流发生棒一端连接上支架，另一端连接下密封箱。在紊流发生棒的水流下方安装石英玻璃套管，石英玻璃套管一端连接上支架，另一端插入并连接下密封箱。紫外线灯管插入石英玻璃套管内。水流动时先通过紊流发生棒在石英玻璃套管附近产生紊流，紊流就能将附着在石英玻璃套管上的污垢冲刷干净，达到紊流除垢的目的。
权利要求书

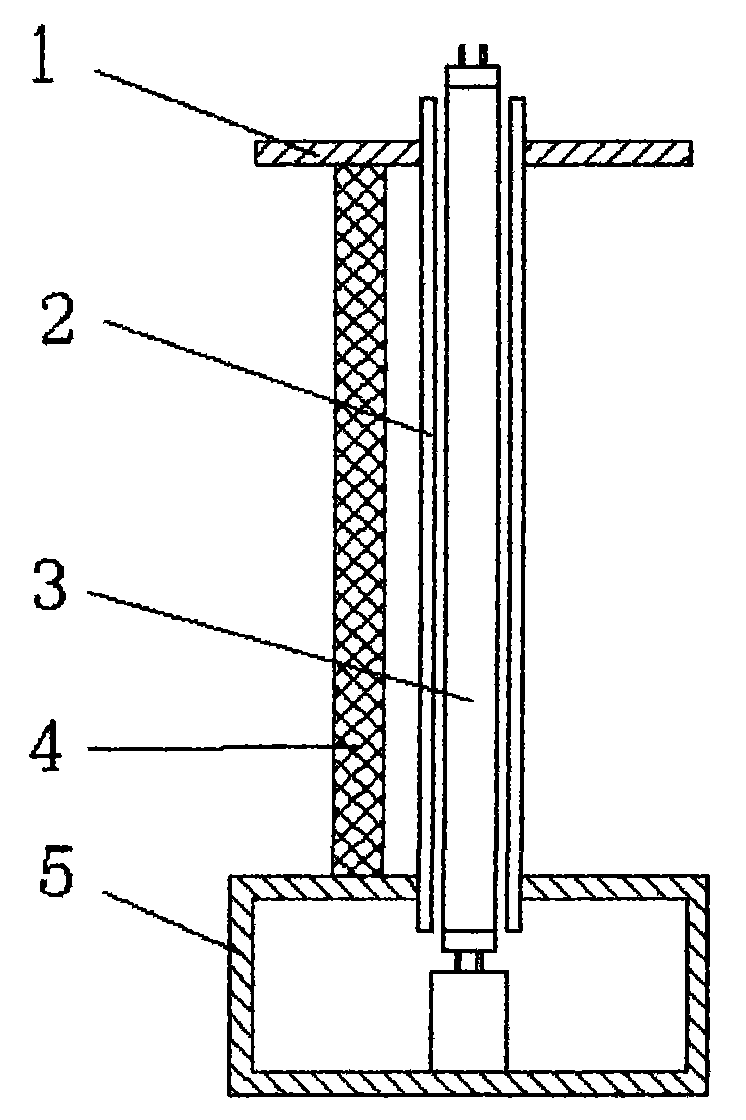

1、一种紫外线水处理消毒系统灯管紊流除垢装置，包括上支架、石英玻璃 套管、紫外线灯管、紊流发生棒、下密封箱部分，其特征是：紊流发生棒一端 连接上支架，另一端连接下密封箱，紊流发生棒的水流下方安装石英玻璃套管， 石英玻璃套管一端连接上支架，另一端插入并连接下密封箱，外线灯管插入石 英玻璃套管内。
说明书
紫外线水处理消毒系统灯管紊流除垢装置
技术领域
本实用新型涉及一种紊流除垢装置，特别涉及一种紫外线水处理消毒系统 灯管紊流除垢装置。
背景技术
目前，在水处理中使用的紫外线消毒系统的紫外线灯管的清洗是采用气动、 液压和电动的方式进行的。这些方式都需要外来能源的供应，并且结构复杂、 难以密封、容易损坏、成本极高。
发明内容
本实用新型的目的在于克服上述缺点，提供一种结构简单、使用寿命长、 无须外部能源、无运动部件靠水流的紊流除垢装置
本实用新型紫外线水处理消毒系统灯管紊流除垢装置采用的技术方案是： 紊流发生棒一端连接上支架，另一端连接下密封箱。在紊流发生棒的水流下方 安装石英玻璃套管，石英玻璃套管一端连接上支架，另一端插入并连接下密封 箱。紫外线灯管插入石英玻璃套管内。水流动时先通过紊流发生棒在石英玻璃 套管附近产生紊流，紊流就能将附着在石英玻璃套管上的污垢冲刷干净，达到 紊流除垢的目的。
本实用新型的有益效果是：结构简单，容易制造，使用寿命长。无运动部 件，工作可靠。
