申请日2007.09.25
公开(公告)日2008.04.09
IPC分类号F16K15/18
摘要
本发明公开了一种污水逆止阀，分为卧式和立式两种，卧式污水逆止阀包括阀体内安装在进水管端口上的外套管座、其上依次活接的支承杆和第一连杆、第一连杆上的桶式塞、桶式塞上的过滤垫片和带有推杆、第二连杆及浮块，浮块在逆水浮力作用下，带动推杆和第二连杆，推动支承杆和第一连杆，使桶式塞吻合配置在外套管座上，最终使阀体内部与进水管相隔离，达到有效防止污水逆流的目的;立式污水逆止阀包括阀体内安装在进水管端口上的外套管座、其上依次活接的支承杆、第三连杆、球式浮塞和球式浮塞上的过滤垫片，球式浮塞在逆水浮力作用下，与外套管座的管口相吻合配置，使阀体内部与进水管相隔离，达到有效防止污水逆流的目的。
权利要求书
1.一种污水逆止阀，其特征在于在阀体内的进水管端口上安装 有一个外套管座，在外套管座体上活接一个支承杆，支承杆另一端活 接一个带有桶式塞的第一连杆，所述的桶式塞开口处设置一个过滤垫 片，过滤垫片的外表面呈现有纵横交错的沟槽，过滤垫片的内表面与 桶式塞的桶体内部之间设有弹簧，桶式塞的开口与外套管座口相吻合 配置，阀体内还设有一个带有推杆的浮块，推杆顶端活接一个第二连 杆，第二连杆的另一端与支承杆和第一连杆的连接点相接触并活接在 一起。
2.一种污水逆止阀，其特征在于在阀体内的进水管端口上安装 有一个外套管座，在外套管座上活接一个支承杆，支承杆另一端活接 一个带有球式浮塞的第三连杆，，所述的球式浮塞上开有凹槽，凹槽 口直径略大于进水管口，凹槽口处设置一个过滤垫片，过滤垫片的外 表面呈现有纵横交错的沟槽，过滤垫片的内表面与凹槽内部之间设有 弹簧，凹槽口与进水管口相吻合配置。
说明书
污水逆止阀
技术领域
本发明及一种应用在楼房下水管道上防止污水倒流的逆止阀。
技术背景
逆止阀是自来水管道上不可缺少的部件，现有使用的一种逆止阀是在 三通管道的主通管道上设置一个短轴连接的可活动挡片构成的，无水时， 自动关闭;在主管道给水时，逆止阀在给水的压力下，该活动挡片被打开 进行通水。该逆止阀长期使用容易被水腐蚀或被污水及杂物卡住，因此不 可能可靠关闭，由此会发生水倒流，给人们生活带来不必要的烦恼。
发明内容
本发明的目的是为了克服现有技术的缺陷而提供一种在逆水发生时， 及时堵塞进水口，有效防止污水倒流的污水逆止阀。
为实现本发明的目的所提供的技术方案为;

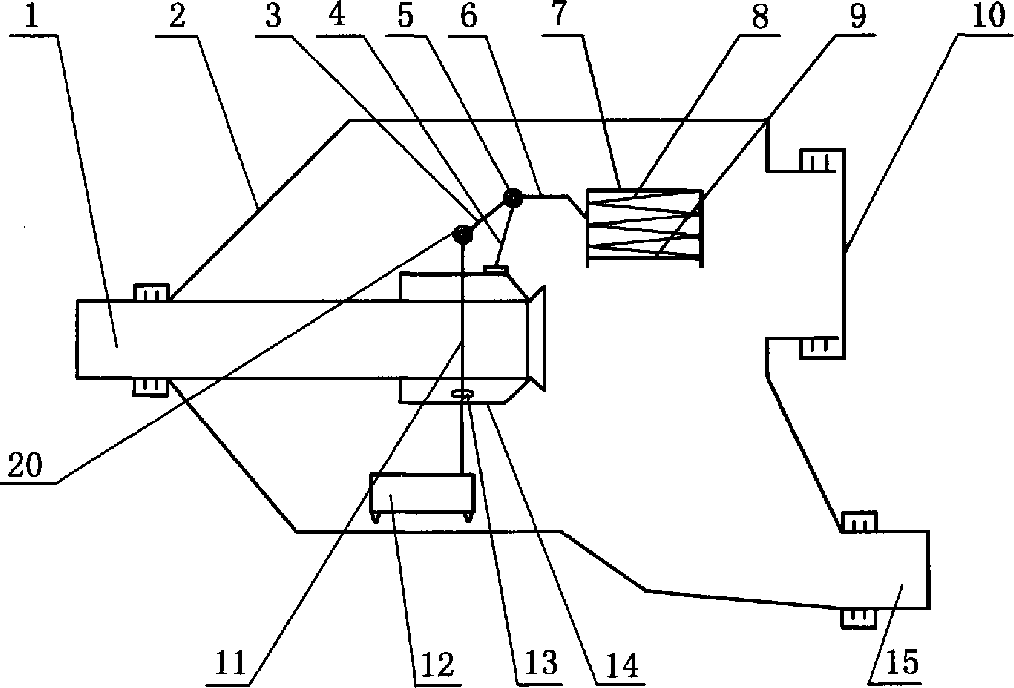

一种污水逆止阀，在阀体内的进水管端口上安装有一个外套管座，在 外套管座体上活接一个支承杆，支承杆另一端活接一个带有桶式塞的第一 连杆，所述的桶式塞开口处设置一个过滤垫片，过滤垫片的外表面呈现有 纵横交错的沟槽，过滤垫片的内表面与桶式塞的桶体内部之间设有弹簧， 桶式塞的开口与外套管座口相吻合配置，阀体内还设有一个带有推杆的浮 块，推杆顶端活接一个第二连杆，第二连杆的另一端与支承杆和第一连杆 的连接点相接触并活接在一起，此种阀为为卧式污水逆止阀。
另一种污水逆止阀，在阀体内的进水管端口上安装有一个外套管座， 在外套管座上活接一个支承杆，支承杆另一端活接一个带有球式浮塞的第 三连杆，，所述的球式浮塞上开有凹槽，凹槽口直径略大于外套管座口，凹 槽口处设置一个过滤垫片，过滤垫片的外表面呈现有纵横交错的沟槽，过 滤垫片的内表面与凹槽内部之间设有弹簧，凹槽口与外套管座口相吻合配 置，此种阀为立式污水逆止阀。
由于采用了阀体内设置的桶式塞或球式浮塞通过逆水浮压与进水管口 吻合配置来防止污水逆流，此种方式能够有效达到污水逆流目的。当污水 发生逆流不断进入阀体内时，阀体内水压不断增大，使其封闭性也不断增 强，此时，主管道内的水位不断增高，堵塞处水压也不断增加，这样可使 堵塞不太严重的管道自动疏通。本发明结构简单，使用方便，安装容易。
下面结合附图对本发明的具体实施方式进行说明。
