申请日2008.08.05
公开(公告)日2009.06.10
IPC分类号B01D29/03; B01D29/52
摘要
本实用新型板式废水复合过滤器涉及的是生活污水及一部分工业废水的处理装置，适合住宅排水及生产废水的处理回用技术，属于环境保护技术领域。板式废水复合过滤器，其特征在于由复合过滤板、U型罩壳构成;复合过滤板具有多孔陶瓷板或多孔聚乙烯(PVC)板，在多孔陶瓷板或多孔聚乙烯板上覆以多层纤维材料层，在U型罩壳两侧装有复合过滤板，U型罩壳由上、下两部分构成，U型罩壳上装有集水管。所述的多层纤维材料层采用多层无纺布材料层或多层玻璃纤维布材料层。所述的复合过滤板的过滤孔径为0.5～10μm。
权利要求书
1、一种板式废水复合过滤器，其特征在于由复合过滤板、U型罩壳 构成;复合过滤板具有多孔陶瓷板或多孔聚乙烯板，在多孔陶瓷板或多 孔聚乙烯板上覆以多层纤维材料层，在U型罩壳两侧装有复合过滤板， U型罩壳由上、下两部分构成，U型罩壳上装有集水管。
2、根据权利要求1所述的板式废水复合过滤器，其特征在于所述的多 层纤维材料层采用多层无纺布材料层或多层玻璃纤维布材料层。
3、根据权利要求1所述的板式废水复合过滤器，其特征在于所述的复 合过滤板的过滤孔径为0.5～10μm。
说明书
板式废水复合过滤器
技术领域
本实用新型板式废水复合过滤器涉及的是生活污水及一部分工业废 水的处理装置，适合住宅排水及生产废水的处理回用技术，属于环境保 护技术领域。
背景技术
由于水资源稀缺和能源价格高涨，废水处理后的回用技术成为世界 各国争相攻克的课题，就目前国际市场上看，高分子膜技术在废水处理 方面取得较大进展，各种高分子膜材料的价格大幅下降，在水处理工业 上的应用日益广泛，但是由于国外专利引进费用高昂，国内在生活污水 处理回用等方面采用高分子膜技术的还很少。
多孔陶瓷板仍是国内废水过滤的首选材料，但多孔陶瓷板容易破裂、 损坏。过滤材料长期使用后需要进行表面清理，膜的过滤技术也需要反 冲洗，反冲洗则耗用清洗水和电能。
发明内容
本实用新型目的是针对上述不足之处提供一种板式废水复合过滤 器，板式废水复合过滤器以多孔陶瓷板材或多孔聚乙烯(PVC)板材为 基础材料，在基础材料上缠绕纤维材料层后做成复合过滤板，以形成刚 性材料和柔性材料合为一体的复合式过滤板，具有两种过滤材料的效 果，使用维护方式简易，延长了以单一过滤材料的使用寿命。

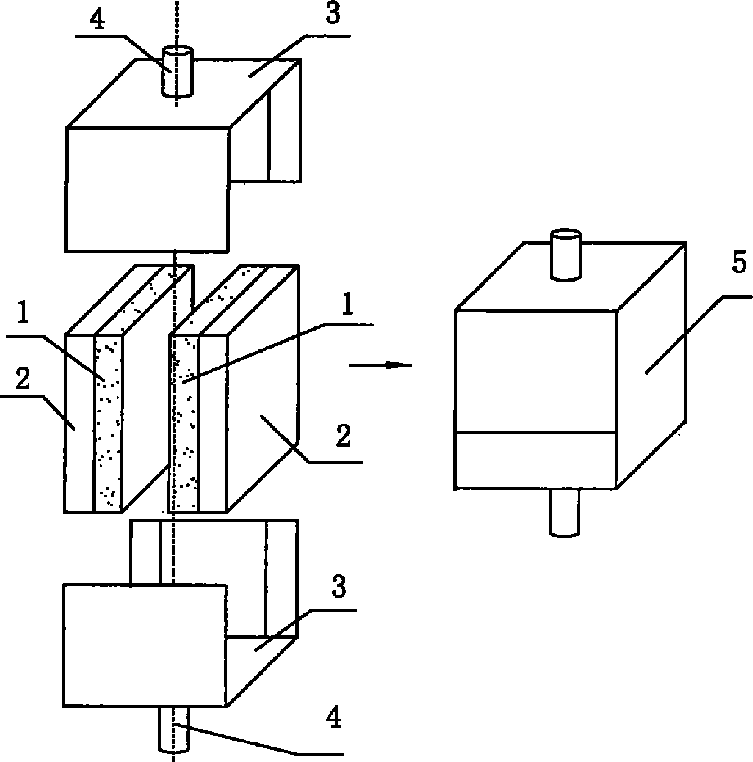

板式废水复合过滤器是采取以下方案实现：板式废水复合过滤器由 复合过滤板、U型罩壳构成;复合过滤板具有多孔陶瓷板或多孔聚乙烯 (PVC)板，在多孔陶瓷板或多孔聚乙烯(PVC)板上覆以多层纤维材料 层，在U型罩壳两侧装有复合过滤板，U型罩壳由上、下两部分构成，U 型罩壳上装有集水管。
使用时，废水从多层无纺布纤维材料层一侧进入，从多孔陶瓷板或 多孔聚乙烯(PVC)板的一侧排出，多层无纺布纤维材料层的孔径应大 于基材的孔径。通常生活污水或工业废水经过一系列工艺处理后方可达 到国家相关排放标准，达到排放标准的水再采用过滤等方式处理后可作 为卫生间冲洗水或绿化用水使用。
本实用新型的有益效果是：板式废水复合过滤器中的复合过滤板是 在多孔陶瓷管或多孔聚乙烯(PVC)板上覆以多层纤维材料层，以形成 刚性材料和柔性材料合为一体的复合式过滤板，具有两种过滤材料的效 果，使用维护方式简易，延长了以单一过滤材料的使用寿命。
根据过滤装置的设计流量，过滤装置中的过滤器可以由若干个板式 废水复合过滤器并联使用。一套过滤系统由两套过滤装置组成，两套过 滤装置轮流交替使用，过滤装置维护清理时不需要使用清水进行反冲 洗，只要除去或揭去多孔基材上的一部分纤维材料便可继续使用，节省 了过滤装置的维护费用。本实用新型过滤器使用周期是通常多孔陶瓷材 料过滤器或纤维材料过滤器的二至三倍。
