申请日2007.11.12
公开(公告)号CN101177326A
公开(公告)日2008.05.14
IPC分类号C02F9/02
摘要

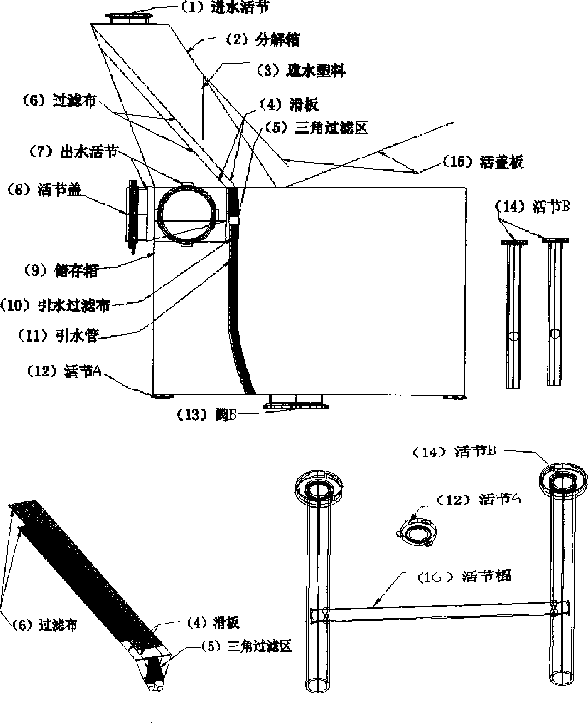

一台自动处理生活污水的机器，其特点是能自动提取粪便，它是将分解箱(2)与储存箱(9)连接，进水活节(1)和出水活节(7)装在分解箱(2)上，活节盖(8)与出水活节(7)连接，在分解箱(2)里装有遮水塑料(3)和过滤布(6)，过滤布(6)与滑板(4)连接，在储存箱(9)里装有三角过滤区(5)，滑板(4)与三角过滤区(5)连接，三角过滤区(5)在与引水管(11)连接，引水管(11)外层是引水过滤布(10)，分解箱(2)和储存箱(9)上分别装有活盖板(15)，活节A(12)和阀B(13)装在储存箱(9)上，活节B(14)装在活节A(12)上，在用活节棍(16)固定活节B(14)。本发明能把生活污水中的粪便和沉淀物提取出来开发利用，让河水恢复到过去的面貌，一举多得。
权利要求书
1.一种自动处理污水并能提粪便的机器清道夫分解二号，它是由进水活节(1)、 分解箱(2)、遮水塑料(3)、滑板(4)、三角过滤区(5)、过滤布(6)、出水活节(7)、 活节盖(8)、储存箱(9)、引水过滤布(10)、引水管(11)、活节A(12)、阀B(13)、 活节B(14)、活盖板(15)、和活节棍(16)组成，其特点是：将分解箱(2)靠在储 存箱(9)的槽上，在分解箱(2)上装进水活节(1)和两个出水活节(7)，其中一个 出水活节(7)在与活节盖(8)连接，在分解箱(2)里装有遮水塑料(3)和过滤布 (6)，过滤布(6)与滑板(4)连接，在储存箱(9)里装有三角过滤区(5)，三角过滤 区(5)顶部与滑板(4)连接，底部在与引水管(11)连接，分解箱(2)和储存箱(9) 上分别装有活盖板(15)，活节A(12)和阀B(13)装在储存箱(9)上，活节B(14)装 在活节A(12)上，在用活节棍(16)固定活节B(14)。
2.根据权利要求1所述的清道夫分解二号，其特征是：过滤布(6)分为两层， 上层过滤较稀疏，下层过滤布较稠密，两层过滤布(6)都是倾斜向下与两个滑板 (4)连接。
3.根据权利要求1所述的清道夫分解二号，其特征是：三角过滤区(5)里装有A 形过滤布。
4.根据权利要求1所述的清道夫分解二号，其特征是：引水管(11)上有很多吸 水的小孔，外层是用引水过滤布(10)包裹。
说明书
一种自动处理生活污水的机器
所属技术
本发明是一种自动处理生活污水的机器，特点是把生活污水中的粪便自动分离出来。
背景技术
以前人们把粪便看的很重，粪和尿都是集中到缸和粪池里，然后在卖给农民，由农民挑 到田野里施肥，使粪便这种源源不断的资源得到了合理利用，河里的鱼虾很多，现在经济发 展迅速，人口增长快，国家一直在强调建设和谐社会，提倡生态文明，走可持续发展道路，但是 生活污水中的有机物没有处理好就排放到江河里去，生态循环承受不了，很多河流受到严重 污染，鱼虾也慢慢变少了，在这样下去，对人类会造成重大威胁。
所以只要能把生活污水排放的有机物提取出来，就大大减少了生活污水排放对河水的污 染，在经过生态循环，鱼虾变多了，很快河水就会恢复过去的面貌，人们都在期待这一天的到 来。由于生活污水排放没有规律，需要自动化处理，现在也有很多污水处理的机器，但是处 理污水的成本造价很高，而且在处理过程中难提取有机物，很难广泛生产和应用，也是污水 蔓延的重要原因。
发明内容
为了解决现在自动处理污水成本造价高，而且在处理过程中难提取有机物的问题，本发明 提供了清道夫自分解二号，它不仅达到自动化处理，而且成本造价低，在处理过程中可以提 取有机物。
本发明解决其技术问题所采用的技术方案是：生活污水管与清道夫分解二号中的进水活 节连接，清道夫分解二号是由进水活节、分解箱、遮水塑料、滑板、三角过滤区、过滤布、 出水活节、活节盖、储存箱、引水过滤布、引水管、活节A、阀B、活节B、活盖板、和活节 棍组成，将分解箱与储存箱连接，进水活节和出水活节装在分解箱上，其中一个出水活节在 与活节盖连接，在分解箱里装有遮水塑料和过滤布，过滤布与滑板连接，在储存箱里装有三 角过滤区，三角过滤区里有A形过滤布，三角过滤区顶部与滑板连接，底部与引水管连接， 引水管外层是引水过滤布，活盖板分别装在分解箱和储存箱上，活节A和阀B装在储存箱上， 活节B装在活节A上，用活节棍固定活节B。
生活污水从进水或活节冲到分解箱中的过滤布上，过滤布分为两层，上层较稀疏，下层 较稠密，在生活污水中含有粪便、纸和沉淀物等，进水时，污水中的粪便、纸等物体会停留 在上层的过滤布上，一些粪便污垢和沉淀物等会透过上层过滤布停在下层过滤布上，由于过 滤布是倾斜向下，而且污水又是从高层冲下，冲里很大，不断的冲洗过滤布，使上层的粪便 和纸等物体慢慢的滚动，掉进储存箱中，下层的污垢和沉淀物等也会慢慢滚动，从滑板掉进三 角过滤区中的A形过滤布上，从三角过滤区两端掉进储存箱中，在三角过滤区底部装有引水 管，引水管上有很多吸水的小孔，外层是用引水过滤布包裹，污垢和储存箱里粪便中的水份 会集中吸收从引水管引到阀B上流出。进水时，考虑的水花会溅到储存箱中，在分解箱装上 遮水塑料。现在下水管是贴在墙上，为了方便安装，在分解箱上装上两个出水活节，那个方 便用，就将另一个用活节盖堵住。储存箱里的粪便隔一段时间快满了，把阀B打开，在把掉 出的粪便装起来。
本发明的有益效果是：自动化处理生活污水，而且成本造价低，能够把生活污水中的有 机物提取出来，合理利用，更重要的是有机物提取出来，大大减少了生活污水对河水的污染， 使河水慢慢恢复到过去的面貌，鱼虾多了，而且提取出的粪便和沉淀物可以用于农业施肥等 都可以开发利用，从中还可以得到利润，使粪便这种源源不断的资源变废为宝。
