申请日2007.11.13
公开(公告)日2008.10.01
IPC分类号C02F1/467; C02F1/02; C02F1/48
摘要
本实用新型涉及一种水处理器，其包括电极保护壳、电极保护壳、连接电极保护壳和电极保护壳的座盖，分别插装在电极保护壳和电极保护壳壳体内的电极和电极，导线的两极通过设置在座盖内的导线连接螺钉分别与电极和电极的一端相连接，在座盖内设置有带有气笛的出汽孔，使用本实用新型当接通电源时由于两电极交变的高电位差迫使水中离子在两电极间做高速的往返运动，水分子高速摩擦而使自身升温，同时水中的有害微生物、藻类等因电极形成的强电流而被电击灭活，两电极形成的交变磁场随时作用于水，水即被磁化。
权利要求书

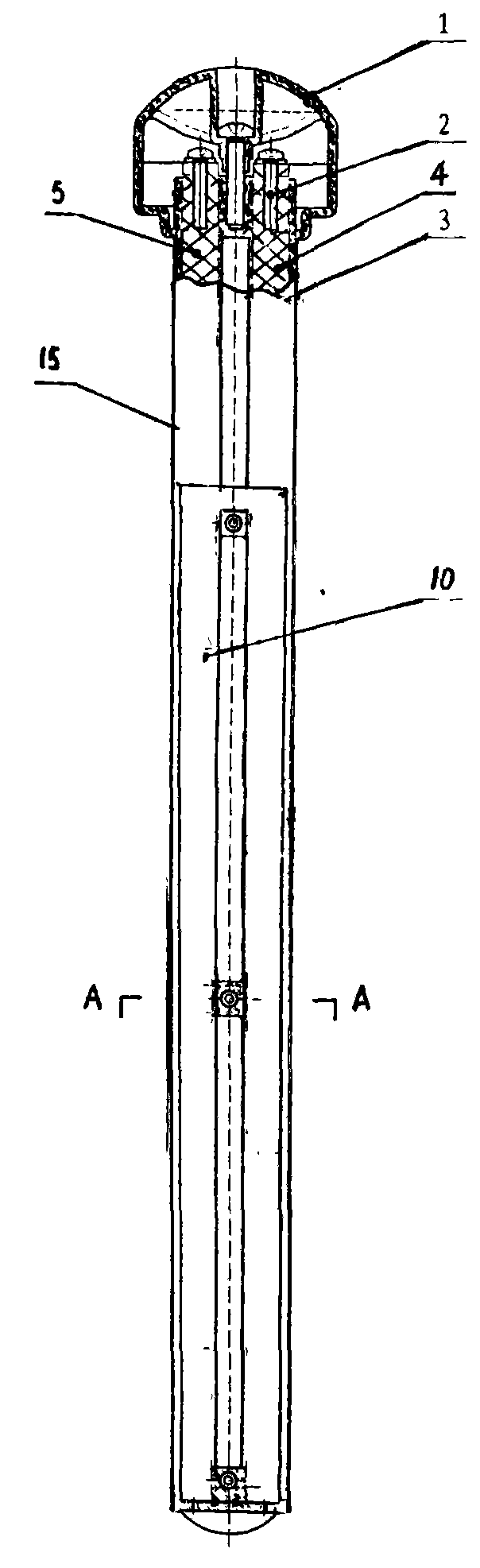

1、一种水处理器，其特征在于其包括电极保护壳(3)、电极保护 壳(15)、连接电极保护壳(3)和电极保护壳(15)的座盖(1)，分 别插装在电极保护壳(3)和电极保护壳(15)壳体内的电极(4)和 电极(5)，导线(8)的两极通过设置在座盖(1)内的导线连接螺钉 (2)分别与电极(4)和电极(5)的一端相连接，在座盖(1)内设 置有带有气笛(16)的出汽孔(7)。
2、根据权利要求1所述的一种水处理器，其特征在于导线座盖(1) 通过导线护盖紧固螺钉(6)与电极保护壳(3、15)固定。
说明书
一种水处理器
技术领域
本实用新型涉及一种水处理器。
技术背景
自来水由管网进入用户可能产生有害微生物、藻类等的二次污染， 在饮用前都需处理，一种简单有效的方法是在普通暖瓶中装入自来水 并将电热管直接放入暖瓶中通电加热至水沸腾以杀灭有害微生物、藻 类等，但这一方法存在着这样的问题，首先，依靠加热的单一方法杀 灭有害微生物、藻类等需要将水加热至沸腾并保温1-2分钟才能有效杀 灭有害生物、藻类等，比较耗能，再者由于水垢集结在管壁上阻碍了 电热丝产生的热量向水中的传导致使电热管很容易因过热而损坏。
发明内容
本实用新型所要解决的技术问题是提供一种即可以将水加热至沸 腾，同时依靠强电流的作用又可杀灭有害微生物、藻类等达到饮用水 的要求的多功能水处理器。
本实用新型采用如下技术方案：
本实用新型包括电极保护壳、电极保护壳、连接电极保护壳和电 极保护壳的座盖，分别插装在电极保护壳和电极保护壳壳体内的电极 和电极，导线的两极通过设置在座盖内的导线连接螺钉分别与电极和 电极的一端相连接，在座盖内设置有带有气笛的出汽孔。
本实用新型导线座盖通过导线护盖紧固螺钉与电极保护壳固定。
本实用新型积极效果如下：本实用新型是提供一种多功能水处理 器它即可以将水加热至沸腾，同时依靠强电流的作用通电30秒钟即可 杀灭有害微生物、藻类等达到饮用水的要求，再者，强电场产生的强 磁场对水有磁化作用，既节能又有益饮水健康，本实用新型在给水加 热过程中还具有水沸腾提示功能。
本实用新型利用自来水中离子导电的特性，将耐电化腐蚀的导体 以一定间距放置组成一对电极并使彼此绝缘，将交流电源的两极分别 与两电极的一端直接连通，当接通电源时由于两电极交变的高电位差 迫使水中离子在两电极间做高速的往返运动，水分子高速摩擦而使自 身升温，同时水中的有害微生物、藻类等因电极形成的强电流而被电 击灭活，两电极形成的交变磁场随时作用于水，水即被磁化。
