申请日2007.11.09
公开(公告)日2008.10.01
IPC分类号C02F1/42
摘要
本实用新型涉及石油生产中处理软化水的装置，是一种软化水处理装置。该装置包括正反洗泵、一级软化罐、二级软化罐和盐水泵;有不少与一组的运行泵，每组运行泵和正反洗泵的出水口通过一级软化罐进水管与一级软化罐的上进水口相连通，在一级软化罐进水管上安装有一级软化罐阀门，在一级软化罐阀门与一级软化罐的上进水口之间的一级软化罐进水管上安装有反洗排污支管，在反洗排污支管上安装有反洗排污阀门。本实用新型结构合理而紧凑，使用方便，通过使用一台正反洗泵即可进行水处理装置的正洗和反洗，使系统运行稳定，不仅优化了工艺流程，提高了工作效率，而且降低了投资和维护费用，因此满足了油田开发的新需要。
权利要求书

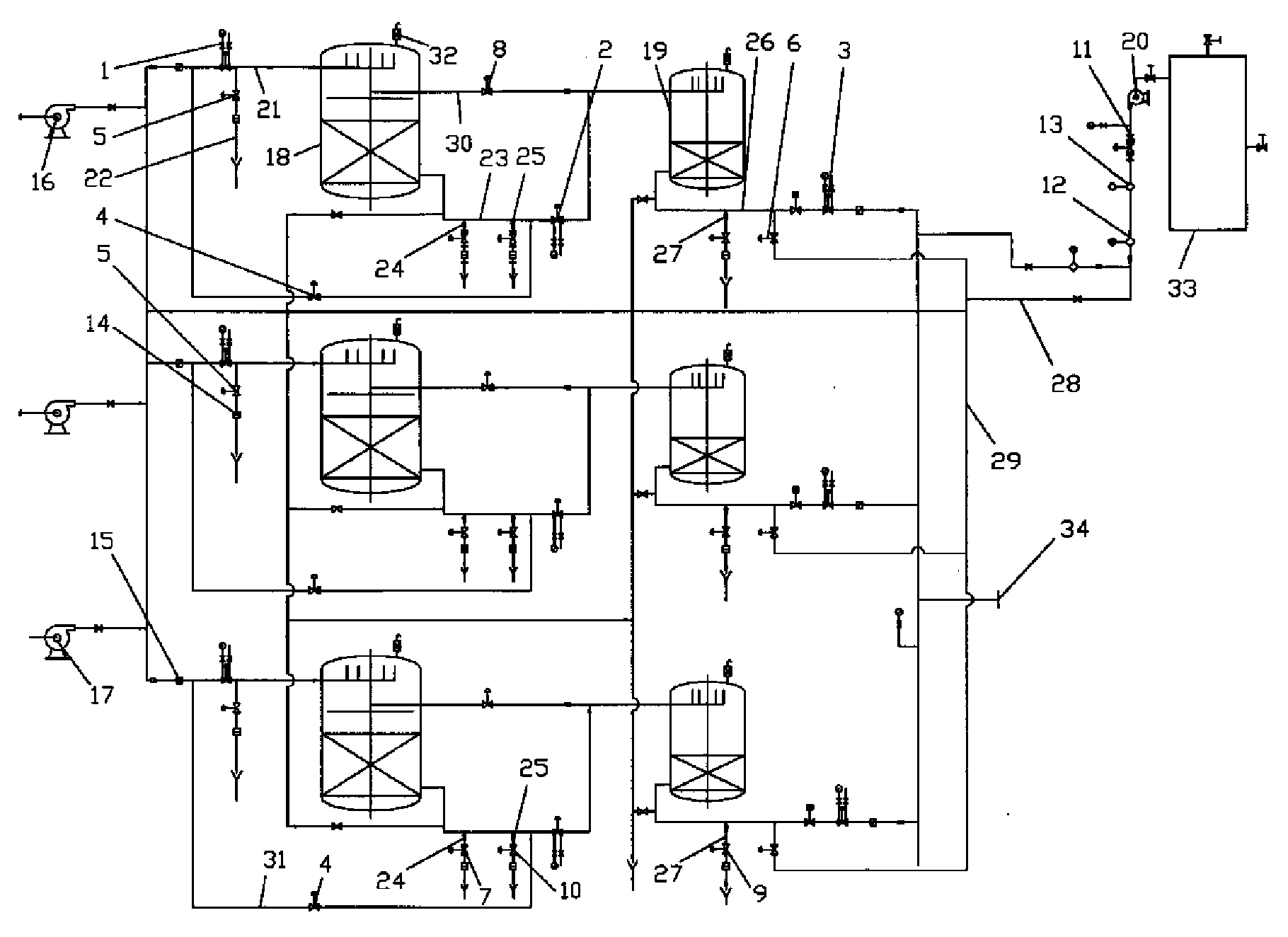

1. 一种软化水处理装置，其特征在于包括正反洗泵、一级软化 罐、二级软化罐和盐水泵;有不少与一组的运行泵，每组运行泵和正反洗泵的出水口通过一 级软化罐进水管与一级软化罐的上进水口相连通，在一级软化罐进水管上安装有一级软化罐 阀门，在一级软化罐阀门与一级软化罐的上进水口之间的一级软化罐进水管上安装有反洗排 污支管，在反洗排污支管上安装有反洗排污阀门;一级软化罐的下出水口通过一级软化罐出 水管与二级软化罐的上进水口相连通，在一级软化罐出水管上安装有二级软化罐阀门，在一 级软化罐的下出水口与二级软化罐阀门之间的一级软化罐出水管上安装有一次正洗排污支管 和排盐水支管，在一次正洗排污支管上安装有一次正洗排污阀门，在排盐水支管上安装有盐 水排污阀门;二级软化罐的下出水口通过二级软化罐出水管与软化水出水口相连通，在二级 软化罐出水管上安装有软化水出水口阀门，在二级软化罐的下出水口与软化水出水口阀门之 间的二级软化罐出水管上安装有二次正洗排污支管，在二次正洗排污支管上安装有二次正洗 排污阀门;下进盐水支管的出水口与二级软化罐的下进水口与软化水出水口阀门之间的二级 软化罐出水管相连通，下进盐水支管的进水口与盐水泵的出水口相连通，在下进盐水支管自 进水口至出水口方向依序安装有盐水阀门和下进盐阀门，在盐水阀门和下进盐阀门之间的下 进盐水支管上安装有软化水进水管，在二级软化罐的上进水口与一级软化罐的进盐水口之间 安装有上进盐水支管，在上进盐水支管上安装有上进盐阀门;正反洗泵的出水口通过反洗管 与一级软化罐出水管相连通，在反洗管上安装有反洗阀门。
2. 根据权利要求1所述的软化水处理装置，其特征在于盐水阀门 与软化水出水管接口之间的下进盐水支管上安装有转子流量计和远传流量计。
3. 根据权利要求1或2所述的软化水处理装置，其特征在于一次正 洗排污阀门、反洗排污阀门、盐水排污阀门和二次正洗排污阀门与排污口之间的支管上安装 有限流器。
4. 权利要求1或2所述的软化水处理装置，其特征在于一级软化罐 和二级软化罐中的两个或两者之一的上端安装有排气阀。
5. 根据权利要求3所述的软化水处理装置，其特征在于一级软化 罐和二级软化罐中的两个或两者之一的上端安装有排气阀。
6. 权利要求1或2所述的软化水处理装置，其特征在于一级软化罐 阀门、二级软化罐阀门、软化水出水口阀门、下进盐阀门、上进盐阀门均采用汽动阀。
7. 权利要求3所述的软化水处理装置，其特征在于一级软化罐阀 门、二级软化水阀门、软化水出水口阀门、下进盐阀门、上进盐阀门均采用汽动阀。
8. 权利要求4所述的软化水处理装置，其特征在于一级软化罐阀 门、二级软化水阀门、软化水出水口阀门、下进盐阀门、上进盐阀门均采用汽动阀。
9. 权利要求5所述的软化水处理装置，其特征在于一级软化罐阀 门、二级软化水阀门、软化水出水口阀门、下进盐阀门、上进盐阀门均采用汽动阀。
10. 权利要求9所述的软化水处理装置，其特征在于每组运行泵 和正反洗泵的出水口与一级软化罐阀门之间的一级软化罐进水管上安装有球阀。
说明书
软化水处理装置
一、技术领域
本实用新型涉及石油生产中处理软化水的装置，是一种软化水处理装置。
二、背景技术
软化水处理装置是与油田注汽锅炉配套使用的油田稠油和稀油后期开采的重要设备。主 要由一级软化罐、二级软化罐和盐水罐、泵、各类阀件、撬座、工艺管线等构成。早先的软 化水处理装置中有运行泵和反洗泵，使用运行泵进行正常运行和对软化罐的正洗，使用反洗 泵对一级软化罐进行反洗，极易造成软化水处理装置运行的不稳定。同时随着油田稠油采油 工艺的发展，原先的软化水处理装置由于成本高，已经不能满足油田开发建设整体效益的需 要。
三、发明内容
本实用新型提供了一种软化水处理装置，克服了上述现有技术之不足，其能有效解决对 水处理装置的正洗和反洗的问题。
本实用新型的技术方案是通过以下措施来实现的：一种软化水处理装置，
下面是对上述实用新型技术方案的进一步优化或/和改进：
上述盐水阀门与软化水出水管接口之间的下进盐水支管上可安装有转子流量计和远传流 量计。
上述一次正洗排污阀门、反洗排污阀门、盐水排污阀门和二次正洗排污阀门与排污口之 间的支管上可安装有限流器。
上述一级软化罐和二级软化罐中的两个或两者之一的上端可安装有排气阀。
上述一级软化罐阀门、二级软化罐阀门、软化水出水口阀门、下进盐阀门、上进盐阀门 均可采用汽动阀。
本实用新型结构合理而紧凑，使用方便，通过使用一台正反洗泵即可进行水处理装置的 正洗和反洗，使系统运行稳定，不仅优化了工艺流程，提高了工作效率，而且降低了投资和 维护费用，因此满足了油田开发的新需要。
