申请日2007.11.06
公开(公告)日2008.06.11
IPC分类号E03F5/14; C02F3/32
摘要
一台自动清理生活污水并能自动提取粪便的机器。它是将进水管(1)、出水管(6)、排粪管(5)与处理箱(2)相通，排粪管(5)与储存箱(7)相通，阀A(10)、阀B(11)分别连接在处理箱(2)和储存箱(7)上，阀A(10)与清道夫九号蚯蚓连接，在处理箱(2)里装有过滤布(9)和隔粪板(3)，在排粪管(5)口上装有环节闸(4)，过滤布(9)与环节闸(4)上的滑板(16)连接，在过滤布(9)上装有弹杂口(8)。在沉淀区(12)上的沉淀物由清道夫九号蚯蚓清理沉淀物，清理粪便时，把阀B(11)打开，在把掉出的粪便装起来。本发明不仅能清理生活污水，让河水恢复到过去的面貌，而且能把生活污水中的粪便和沉淀物提取出来，开发利用，一举多得。
权利要求书
1.一种自动处理污水并能提粪便的机器清道夫自然一号，它是由进水管(1)、 处理箱(2)、隔粪板(3)、环节闸(4)、排粪管(5)、出水管(6)、储存箱(7)、 弹杂口(8)、过滤布(9)、阀A(10)、阀B(11)和清道夫九号蚯蚓组成，其 特点是：将进水管(1)、出水管(6)、排粪管(5)与处理箱(2)相通，排粪管(5)与 储存箱(7)相通，阀A(10)、阀B(11)分别连接在处理箱(2)和储存箱(7)上，阀 A(10)与清道夫九号蚯蚓连接，在处理箱(2)里装有过滤布(9)和隔粪板(3)，在 排粪管(5)口上装有环节闸(4)，环节闸(4)由闸盒(14)、浮力板(15)、滑板 (16)组成，滑板(16)与过滤布(9)连接，在过滤布(9)上装有弹杂口(8)。
2.根据权利要求1所述的清道夫自然一号其特征是：过滤布(9)前半段水平 放置，后半段沿隔粪板(3)向上倾斜连接在滑板(16)上。
说明书
一种自动清理生活污水并能自动提取粪便的机器
所属技术
本发明是一种自动处理生活污水的机器，特点是能自动清理生活污水并把粪便自动提取 出来。
背景技术
目前环境问题日益突出，国家很重视着个问题。也花了很多钱处理，但是效果都不是很 理想。
以前人们把粪便看的很重，粪和尿都是集中到缸和粪池里，然后在卖给农民，由农民挑 到田野里施肥，使粪便这种源源不断的资源得到了合理利用，河里的鱼和虾也很多，河水都 能够用来饮用。现在经济发展迅速，人口数量也在迅速增加，生活污水中的有机物没有处理 好就被排放到江河里去，生态循环承受不了，很多河流受到严重污染，鱼虾也慢慢变少了， 在这样下去，对人类会造成重大威胁。
所以只要能把生活污水排放中的有机物提取出来，就大大减少了生活污水排放对河水的 污染，在经过生态循环，鱼虾变多了，很快河水就会恢复过去的面貌。由于生活污水排放没 有规律，需要自动化处理，现在也有很多污水处理的机器，但是自动处理污水的成本造价很 高，处理过程中不能提取有机物，很难广泛生产和应用，这也是污水蔓延的重要原因。
发明内容
为了解决现在自动处理污水成本造价高，而且在处理过程中不能提取有机物的问题，本 发明提供了清道夫自然一号，清道夫自然一号不仅达到自动化处理，而且造价低，在处理过 程中可以提取有机物，使有机物得到合理利用。

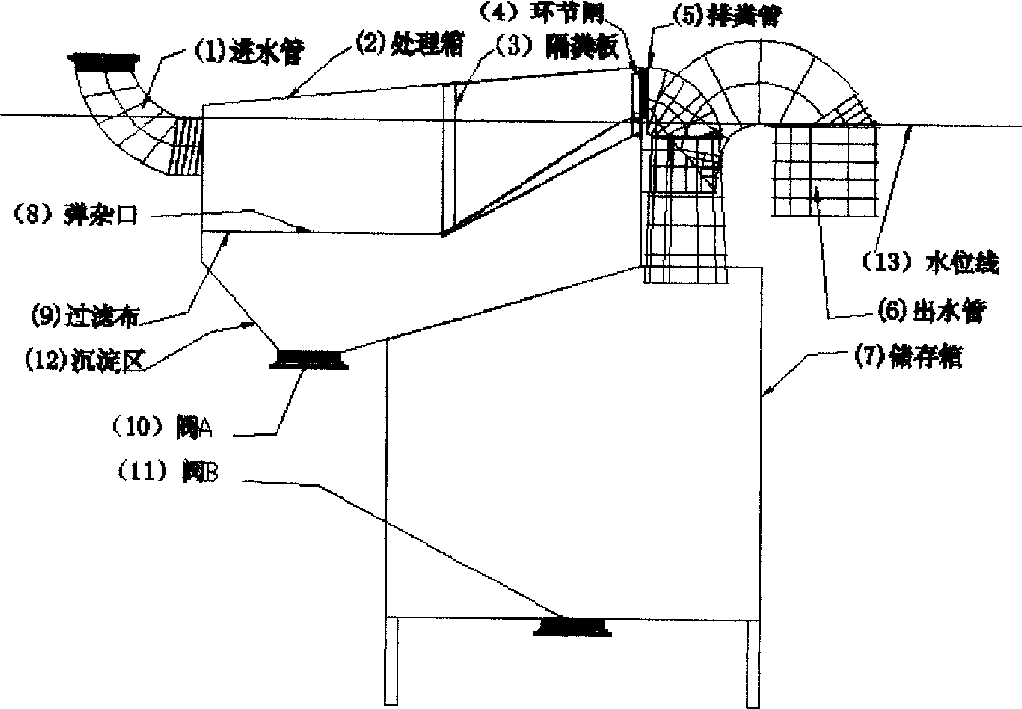

本发明解决其技术问题所采用的技术方案是：将生活污水管与清道夫自然一号连接，清 道夫自然一号是由进水管、处理箱、隔粪板、环节闸、排粪管、出水管、储存箱、弹杂口、 过滤布、阀A、阀B和清道夫九号蚯蚓组成，将进水管、出水管、排粪管与处理箱相通，排 粪管与储存箱相通，阀A、阀B分别连接在处理箱和储存箱上，阀A与清道夫九号蚯蚓连接， 在处理箱里装有过滤布和隔粪板，在排粪管口装有环节闸，环节闸上的滑板与过滤布连接， 过滤布上装有弹杂口，处理箱中的水位设在排粪管下1.3厘米内。
生活污水中含有粪便、纸、沉淀物等，当生活污水从进水管冲到处理箱时，污水中的粪 便和纸被过滤布挡住后，浮在水面上，因为污水是从高层冲下来，冲力很大，使浮在水面上 的粪便和纸向排粪管口集中，而在排粪管口的粪便和纸受到水的冲力和粪便的推挤，慢慢的 从排粪管口掉进储存箱里。进水时，从高层冲下来的污水会使水位上涨，为了不让水流进排 粪管，在排粪管口与过滤布连接处装有环节闸，环节闸是由浮力板、闸盒和滑板组成，闸盒 是固定在排粪管口上，当水位线上涨超出排粪管口时，浮力板会随这水位的升降而升降，使 水不能流到排粪管里。
在生活污水中的沉淀物会慢慢从过滤布沉淀在沉淀区中的阀A上，一些体积大的生活杂 物等就会停在过滤布上，时间旧了杂物多了，就会损坏过滤布，所以在过滤布上装有弹杂口， 当生活杂物在弹杂口上有一定重量时，会从弹杂口掉到阀A上后，弹杂口恢复原样。出水管 停止放水后，沉淀物会沉淀在沉淀区上，由阀A上的清道夫九号蚯蚓清理沉淀物。在储存箱 里的粪便隔一段时间，粪便快满了，把阀B打开，在把掉出的粪便装起来。
本发明的有益效果是：不仅达到自动化处理，而且造价低，能够把生活污水中的有机物 提取出来，合理利用，对于人口越多、人流量越大的地方收益越好，更重要的是有机物提取 出来，大大减少了生活污水对河水的污染，使河水慢慢恢复到过去的面貌，鱼虾多了，人们 也可以像以前一样喝清澈的河水，另外提取出的粪便和沉淀物可以用于农业施肥或开发利用， 从中得到利润，使粪便这种源源不断的资源变废为宝，一举多得。
