申请日2007.11.06
公开(公告)日2008.12.24
IPC分类号E03C1/02; E03B11/02
摘要
本实用新型是一种净水器废水利用装置，包括：一容水槽，净水器的排水管插入该容水槽;一补水管，一端插入容水槽，另一端接自来水管，一增压泵，设置在补水管中间;一水位感应开关，与增压泵和电磁阀电连接。净水器产出的废水通过插入容水槽的排水管流入容水槽，当废水达到一定量时，容水槽内的水位感应开关接通，启动增压泵进入通电待机状态。当打开自来水龙头或其它用水器时，增压泵自动启动，容水槽的水就会流向每个用水器。本装置不但提高了家庭、单位饮用水的质量，还可以做到不浪费净水器产生的每一滴废水。避免给水资源造成大的损失。
权利要求书

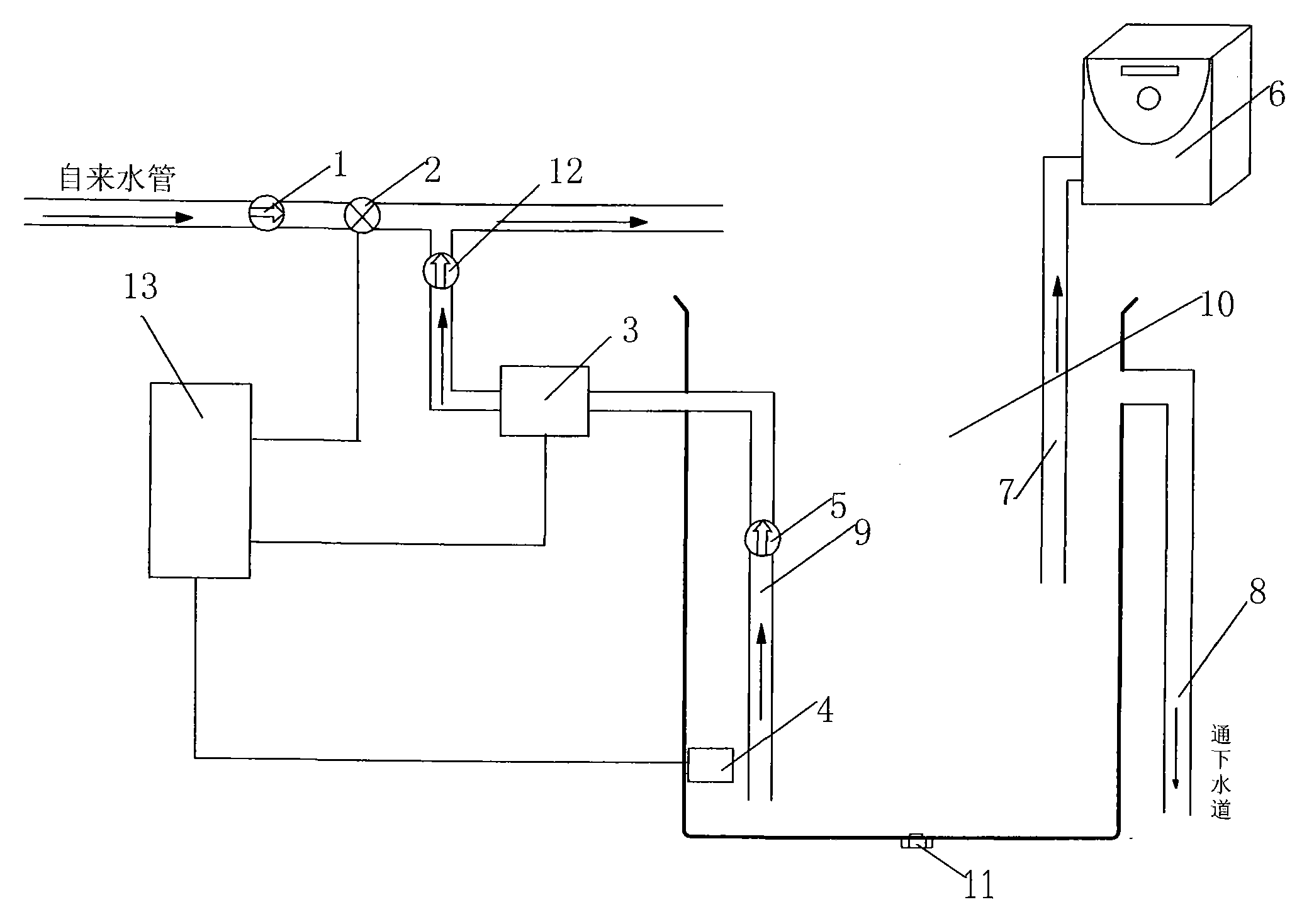

1.一种净水器废水利用装置，其特征在于，该装置包括：
一容水槽(10)，设在所述净水器的下方，所述净水器的排水管(7) 插入该容水槽(10);
一补水管(9)，其一端插入所述容水槽(10)，另一端接自来水 管，插入所述容水槽(10)的管内设置有单向阀(5)，补水管(9)与 自来水管相接处和自来水的公共管线之间设置一个单向阀(1)和一个 电磁阀(2);
一增压泵(3)，设置在补水管(9)中间;
一水位感应开关(4)，由浮子和触电开关组成;
一电磁开关控制继电器(13)，其与水位感应开关(4)和增压泵 (3)之间有电连接。
2.根据权利要求1的净水器废水利用装置，其特征在于，所述容 水槽(10)的上端设置有溢水管(8)，所述溢水管(8)的下端连接下 水道。
3.根据权利要求1的净水器废水利用装置，其特征在于，所述容 水槽(10)的底部设置有塞堵(11)。
4.根据权利要求1的净水器废水利用装置，其特征在于，在自来 水管中依次设置有单向阀(1)和电磁阀(2)，该单向阀(1)和电磁 阀(2)处于补水管(9)和自来水管相接处之前，所述电磁阀(2)与 电磁开关控制继电器(13)之间有电连接。
说明书
净水器废水利用装置
技术领域
本实用新型涉及节水技术，尤其是涉及一种将反渗透净水器排放的 废水再利用的节水装置
背景技术
反渗透净水器可用于家庭、机关单位、公共场所，是接上自来水管 线就可以饮用的最干净、最安全、最好的饮用水产品，在发达国家普及 率已达到85%。
现在我国也非常重视饮用水的安全问题，自来水管线老化带来的水 污染，桶装水的造假现象及桶装水放入饮水机后的二次污染等等问题， 使反渗透净水器在市场的销售量直线上升。如果出游或出行带上一瓶经 过净水器处理后的纯净水，还可以大大降低了一次性塑料水瓶及桶装水 塑料桶的用量，为国家节约了大量的石油资源，也符合国家所提倡的节 能减排的决策。
但是反渗透净水器每取得一升饮用水时同时要排出3-5倍的废水 (不可直接饮用又不好利用，只能直接排入下水道中)。目前我国95% 以上的使用反渗透净水器的家庭或单位由于没有很好的利用净水器所 排出的废水，直接排入下水道，造成水资源的惊人浪费。
如果每台净水器都装上废水再利用装置，不但提高了家庭、单位饮 用水的质量，还可以做到不浪费每一滴水。反之，如果我们不重视这种 现象的话，将给我们这个严重缺水的国家和城市的水资源造成非常大的 损失。
实用新型内容
本实用新型的目的在于设计一种净水器废水再利用装置，充分利用 净水器所排出的废水。
本实用新型的净水器废水利用装置包括：
一容水槽(10)，设在所述净水器的下方，所述净水器的排水管(7) 插入该容水槽(10);
一补水管(9)，其一端插入所述容水槽(10)，另一端接自来水 管，插入所述容水槽(10)的管内设置有单向阀(5)，补水管(9)与 自来水管相接处和自来水的公共管线之间设置一个单向阀(1)和一个 电磁阀(2);
一增压泵(3)，设置在补水管(9)中间;
一水位感应开关(4)，由浮子和触电开关组成;
一电磁开关控制继电器(13)，其与水位感应开关(4)和增压泵 (3)之间有电连接。
所述容水槽(10)的上端设置有溢水管(8)，所述溢水管(8)的 下端连接下水道。
所述容水槽(10)的底部设置有塞堵(11)。
在自来水管中依次设置有单向阀(1)和电磁阀(2)，该单向阀(1) 和电磁阀(2)处于补水管(9)和自来水管相接处之前，所述电磁阀(2) 与电磁开关控制继电器(13)之间有电连接。
本实用新型的净水器废水利用装置充分利用净水器所排出的废水，避免 造成水资源的浪费，使反渗透净水器能够经济有效的运行。
