申请日2007.11.05
公开(公告)日2008.10.29
IPC分类号B01D21/18
摘要

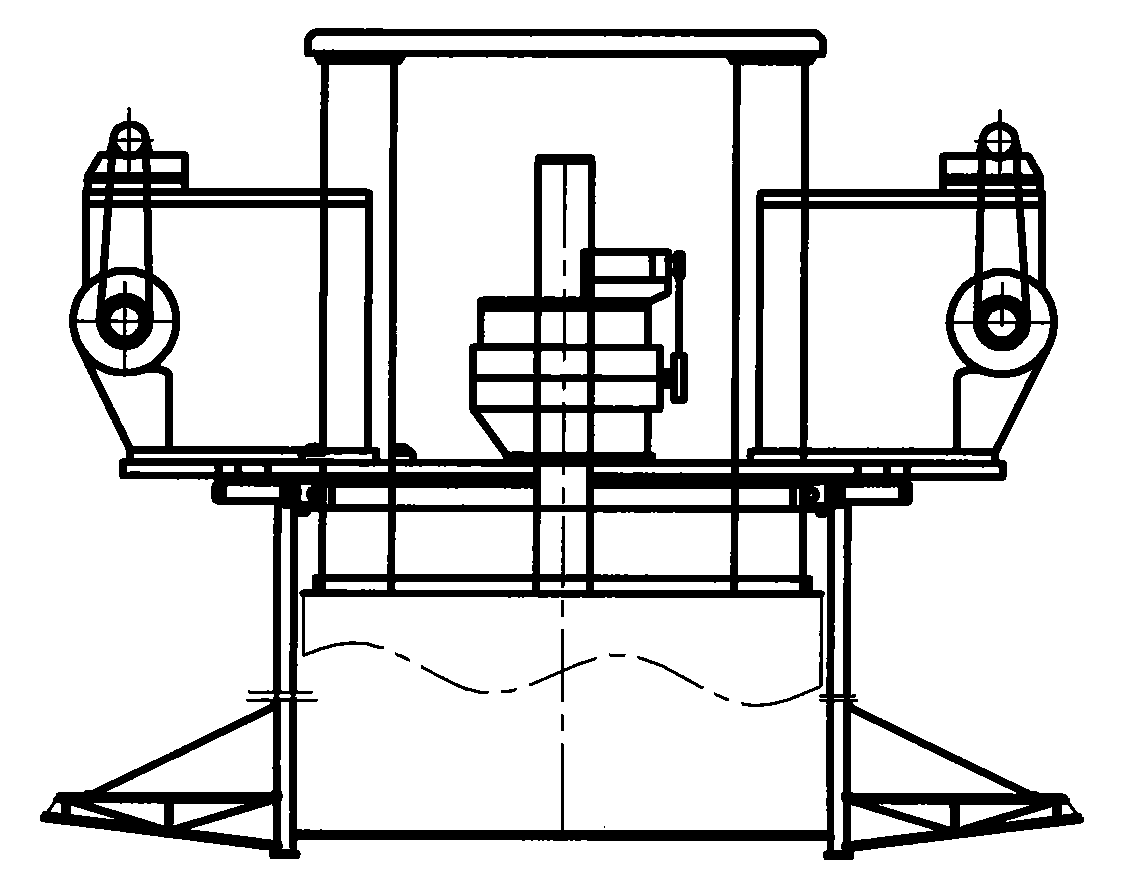

本实用新型公开了一种高浓度工业废水增稠器的传动装置,旨在提供一种具有两个传动蜗轮减速器同时驱动,使驱动扭矩大于20万牛顿·米以上的传动装置。它包括两个传动蜗轮减速器、一个回转支承、一个提耙蜗轮减速器、一个中央升降螺杆、四个导向立柱及总底座。其驱动部分内的两个一级减速机分别带动两个传动蜗轮减速器,从两侧同时驱动一个大的回转支承旋转,从而带动固定在回转支承下的刮泥垂架及其两侧的刮泥耙旋转,以满足刮泥扭矩在22.8万牛顿·米以下的废水增稠器的动力需求。
权利要求书
1.一种高浓度工业废水增稠器的传动装置,包括两个传动蜗轮减速器、一个回 转支承、一个提耙蜗轮减速器、一个中央升降螺杆、四个导向立柱及总底座,其 特征是,驱动部分内的两个一级减速机分别带动两个传动蜗轮减速器,从两侧同 时驱动一个大的回转支承旋转,从而带动固定在回转支承下的刮泥垂架及其两侧 的刮泥耙旋转,使增稠器的刮泥扭矩在22.8万牛顿·米以下时的驱动动力均能满 足。
2.根据权利要求1所述的高浓度工业废水增稠器的传动装置,其特征是,由一 个提耙蜗轮减速器、一个中央升降螺杆组成提耙部分,提耙蜗轮减速器通过其蜗 轮中部的螺纹套装在中央升降螺杆上,中央升降螺杆固定于总底座的中央。
3.根据权利要求1所述的高浓度工业废水增稠器的传动装置,其特征是,四个 导向立柱分别固定在总底座上,作为整个装置升降的导向杆;两个传动蜗轮减速 器及一个提耙蜗轮减速器均固定在箱体支座上;回转支承连接在箱体支座的下 部。
4.根据权利要求1所述的高浓度工业废水增稠器的传动装置,其特征是,传动 蜗轮减速器由蜗轮、蜗杆、推力轴承、轴承压盖、压力传感器组成;提耙蜗轮减 速器包括蜗轮、蜗杆。
5.根据权利要求1所述的高浓度工业废水增稠器的传动装置,其特征是,增稠 器的报警扭矩为21.6万牛顿·米,停机扭矩为22.8万牛顿·米。
说明书
一种高浓度工业废水增稠器的传动装置
技术领域
本实用新型涉及一种增稠器的传动装置,尤其涉及一种高浓度工业废水增稠 器的传动装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液,其中含有随水流 失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的 迅速发展,废水的种类和数量迅猛增加,对水体的污染也日趋广泛和严重,威胁 着人类的健康和安全。对于保护环境来说,工业废水的处理比城市污水的处理更 为重要并且难度更大。
目前,增稠器是废水处理工艺中的一种有效的处理设备。现有增稠器对于一 般低浓度的废水能够进行处理,但在处理高浓度、高粘度工业废水时,则其驱动 扭矩须大于20万牛顿·米以上。在此特殊情况下,现有增稠器的传动装置结构 尚不能实现。
发明内容
为了解决处理高浓度、高粘度工业废水增稠器的驱动动力问题,本实用新型 提供了一种具有两个传动蜗轮减速器同时驱动,使驱动扭矩大于20万牛顿·米 以上的传动装置。
本实用新型解决其技术问题所采用的技术方案如下:
一种高浓度工业废水增稠器的传动装置,包括两个传动蜗轮减速器、一个回 转支承、一个提耙蜗轮减速器、一个中央升降螺杆、四个导向立柱及总底座。驱 动部分内的两个一级减速机分别带动两个传动蜗轮减速器,从两侧同时驱动一个 大的回转支承旋转,从而带动固定在回转支承下的刮泥垂架及其两侧的刮泥耙旋 转,使增稠器的刮泥扭矩在22.8万牛顿·米以下时的驱动动力均能满足。
所述传动装置的提耙部分由一个提耙蜗轮减速器及一个中央升降螺杆组成, 提耙蜗轮减速器通过其蜗轮中部的螺纹套装在中央升降螺杆上,中央升降螺杆固 定于总底座的中央;所述传动装置中的四个导向立柱也分别固定在总底座上,作 为整个装置升降的导向杆;两个传动蜗轮减速器及一个提耙蜗轮减速器均固定在 箱体支座上;回转支承连接在箱体支座的下部。
传动蜗轮减速器由蜗轮、蜗杆、推力轴承、轴承压盖、压力传感器组成;提 耙蜗轮减速器包括蜗轮、蜗杆。增稠器的报警扭矩为21.6万牛顿·米,停机扭 矩为22.8万牛顿·米。
与现有技术相比,本实用新型的有益效果是:(1)驱动扭矩大,能达到22.8 万牛顿·米;(2)可靠性高,具有报警及停机双重安全保护;(3)结构简单,易 于制造;(4)成本较低。
