申请日2007.11.05
公开(公告)日2011.03.16
IPC分类号C02F1/48
摘要
本发明综合水处理器及使用方法为水处理领域。本体与法兰A、进出水口、排污管AB、滤筒、高频水处理器、复合过滤体、滤板焊接而与水路控制阀活连接，滤筒、集污器、排污管B焊接，排污管A、逆止阀、排污管B、排污阀法兰连接，盖体与法兰B、遮挡板焊接，法兰AB紧固，盖体与电磁体容器绝缘。方法用综合水处理器，水处理：水路控制阀垂直、水入本体经滤筒一滤、污物经集污器、排污管B及阀排出，一滤水经高频水处理器、经复合过滤体二滤排出;反冲清洗：水路控制阀平放，水经滤板过滤排出并对复合过滤体反冲、污物经排污管A、逆止阀、排污管B及阀排出;水对滤筒反冲、污物经集污器、排污管B及阀排出。用于水处理。水处理与优化及反冲一体。
权利要求书

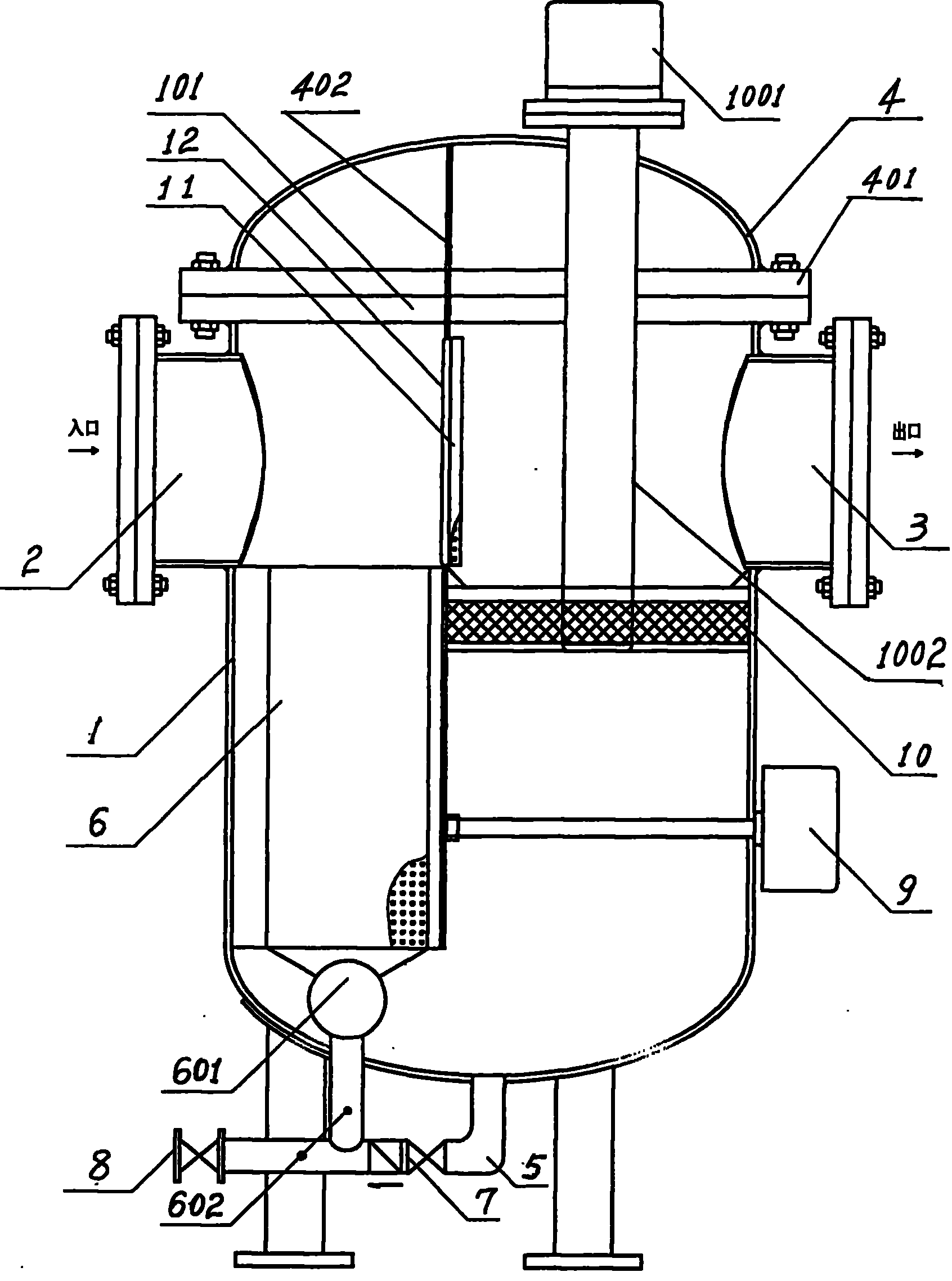

1.一种综合水处理器的使用方法，主要由本体(1)、法兰A(101)、进水口(2)、出水口(3)、盖体(4)、法兰B(401)、遮挡板(402)、排污管A(5)、滤筒(6)、集污器(601)、排污管B(602)、逆止阀(7)、排污阀(8)、高频水处理器(9)、复合过滤体(10)、控制器(1001)、电磁体容器(1002)、滤板(11)、水路控制阀(12)构成;
所述综合水处理器，其本体(1)与法兰A(101)、进水口(2)、出水口(3)、排污管A(5)均焊接，其本体(1)的腔体与滤筒(6)、排污管B(602)的上端、高频水处理器(9)、复合过滤体(10)、滤板(11)均焊接，其本体(1)的腔体与水路控制阀(12)的连接轴转动活连接，其滤筒(6)的下端与集污器(601)、集污器(601)的下端与排污管B(602)的上端口均焊接，其排污管A(5)的出口端与逆止阀(7)的一端、逆止阀(7)的另一端与排污管B(602)的一端、排污管B(602)的另一端与排污阀(8)均法兰连接，其盖体(4)与法兰B(401)焊接，其盖体(4)的拱腔与遮挡板(402)焊接，其本体(1)上的法兰A(101)与盖体(4)上的法兰B(401)由紧固件紧固连接，其盖体(4)与电磁体容器(1002)由绝缘体及密封圈密封连接，其电磁体容器(1002)下端内的电磁体与控制器(1001)电连接;
所述本体(1)为罐体状结构，所述法兰A(101)、法兰B(401)均为法兰盘状结构，所述进水口(2)、出水口(3)均为管状结构，所述盖体(4)为扣置的锅体状结构，所述遮挡板(402)为板状结构，所述排污管A(5)为L管状结构，所述滤筒(6)为设置有滤孔及设置有下端收口的筒状结构，所述集污器(601)为上端呈开口的弧形檐沟状结构，所述排污管B(602)为倒置T形管状结构，所述逆止阀(7)为市场购置而通用的逆止阀状结构，所述排污阀(8)为市场购置而通用的排污阀状结构，所述高频水处理器(9)为已有技术高频水处理器状结构，所述复合过滤体(10)、控制器(1001)、电磁体容器(1002)共同构成复合黄锈水过滤器、该复合黄锈水过滤器为已有技术中在没有设置上壳体与下壳体状态下的所述复合黄锈水过滤器状结构，所述滤板(11)为设置有滤孔的板状结构，所述水路控制阀(12)为下端设置连接有转轴的板状结构;
所述进水口(2)与出水口(3)处于同一轴心线;
所述滤筒(6)为选择设置有滤孔及设置有下端收口而横截面呈圆形的筒状结构、横截面呈椭圆形的筒状结构、横截面呈三角形的筒状结构、横截面呈梯形的筒状结构中的一种结构;
所述滤筒(6)为1-9个;
所述滤筒(6)的上端、滤板(11)的左侧周边均设置连接有密封圈;
所述滤筒(6)上设置的滤孔、滤板(11)上设置的滤孔均为选择圆形的滤孔、椭圆形的滤孔、方形的滤孔、长方形的滤孔、三角形的滤孔、六角形的滤孔中的一种;
所述本体(1)的下端设置连接有支撑;
其特征在于：应用所述的综合水处理器，按如下操作步骤：
(1)、水处理的操作：
(1).①、将板状结构的水路控制阀的阀板控制在垂直状态，使水路控制阀的阀板将滤板挡住、并与遮挡板共同构成阻挡作用;
(1).②、使待过滤的水由进水口进入本体，待过滤的水进入本体后、在水路控制阀与遮挡板共同构成的阻挡作用阻挡下、经滤筒进行第一次过滤，与此同时，水中的污物依次经集污器、排污管B、排污阀排出;
(1).③、经滤筒进行第一次过滤的水从本体的下端向上而经高频水处理器进行处理、经复合过滤体进行第二次过滤获得清洁的水、再经出水口排出;
(2)、综合水处理器设备反冲清洗的操作：
(2).①、打开逆止阀、并将水路控制阀的阀板控制在水平放置的状态，水路控制阀的阀板控制在水平放置的状态时、便将滤筒的筒口盖严、并同时将滤板打开;
(2).②、仍使待过滤的水由进水口进入本体、经滤板进行过滤;
(2).③.A、经滤板进行过滤的水在经出水口排出的同时，还经过复合过滤体并对复合过滤体进行反冲、存留在复合过滤体上的污物被反冲掉以后、集结在本体的下端——依次经排污管A、逆止阀、排污管B、排污阀排出;
(2).③.B、经过复合过滤体并对复合过滤体进行反冲后而排污的水、从滤筒的滤孔进入滤筒并对滤筒的污物进行反冲、被反冲下来的污物——依次经集污器、排污管B、排污阀排出;
(3)、回复水处理的操作。
说明书
综合水处理器及使用方法
技术领域
本发明综合水处理器，涉及水处理装置技术领域;特别涉及过滤式水处理装置技术领域;尤其涉及综合过滤并可反冲的水处理装置技术领域;具体涉及综合水处理器技术领域。
背景技术
目前，对于暖气水、空调水等的水处理，先后采取了各种各样的办法与措施，随之也出现了各种各样相应的设备与装置、以及相应的方法;如本申请人曾经申请的专利号为98248578.6、名称为“高频水处理器”，以及专利号为98248579.4、名称为“复合黄锈水过滤器”，还有焙银式陶瓷材质能量转换器、变频式发生器、可变式金属转换器......等;无论是本申请人曾经申请的专利技术、还是社会上的已有技术，归纳起来是：它们各自分别独立的采用了或高频技术叠加原理、或分级过滤、或多介质过滤、或电能场化效应过滤......等各种技术，对结垢、腐蚀、菌藻繁殖的水质优化与水质处理虽然均起到了一定的积极作用。但是，它们普遍存在着结构单一、功能单一、作用单一、设备无法清污、水质处理与水质优化分离而不能同时满足两种功能、在对设备清污时会有未被处理的水流入运行系统等诸多不足、缺陷与弊端。基于申请人的专业知识和从事本行业工作的多年经验以及对事业精益求精的追求，本发明就是在认真而充分的调查、了解、分析、总结上述已有公知技术和现状基础上，为克服和解决已有公知技术中存在的诸多不足、缺陷与弊端而研制成功的。
发明内容
本发明的目的是提供一种综合水处理器，其本体与法兰A、进水口、出水口、排污管A均焊接，其本体的腔体与滤筒、排污管B的上端、高频水处理器、复合过滤体、滤板均焊接，其本体的腔体与水路控制阀的连接轴转动活连接，其滤筒的下端与集污器、集污器的下端与排污管B的上端口均焊接，其排污管A的出口端与逆止阀的一端、逆止阀的另一端与排污管B的一端、排污管B的另一端与排污阀均法兰连接，其盖体与法兰B焊接，其盖体的拱腔与遮挡板焊接，其本体上的法兰A与盖体上的法兰B由紧固件紧固连接，其盖体与电磁体容器由绝缘体及密封圈密封连接，其电磁体容器下端内的电磁体与控制器电连接。
本发明的目的还在于提供一种综合水处理器的使用方法，即应用以上所述的综合水处理器，操作步骤中水处理的操作为：水路控制阀垂直将滤板挡住并与遮挡板构成阻挡作用，待滤水由进水口入本体在阻挡作用阻挡下经滤筒第一次过滤、而污物依次经集污器、排污管B、排污阀排出，一次过滤水经高频水处理器处理、经复合过滤体第二次过滤获清洁水由出水口排出;设备反冲清洗的操作为：开逆止阀、水路控制阀平放而将滤筒口盖严、并将滤板打开，水由进水口入本体、经滤板过滤、过滤水经出水口排出同时、还经复合过滤体并对自身反冲、污物被反冲掉后集结在本体下端——依次经排污管A、逆止阀、排污管B、排污阀排出;对复合过滤体反冲后而排污的水、对滤筒的污物反冲、被反冲下来的污物——依次经集污器、排污管B、排污阀排出;然后再回复水处理的操作。
通过本发明达到的目的是：以多种水质处理的综合方式与水质优化结合为一体，提供一种“综合水处理器”新产品、并提供一种“综合水处理器”的“使用方法”，克服和解决已有公知技术中存在的诸多不足、缺陷与弊端，使其结构综合、功能综合、作用综合、效果稳定可靠、同时满足水质处理与水质优化两种功能、以反冲的方式对设备进行清污、在对设备清污时仍同时进行水质处理、杜绝设备清污时未被处理的水流入运行系统、使用方便、效果稳定可靠、便于加工制作与安装而成本低、有利于广泛推广应用。
本发明可达到预期目的。
为实现上述目的，本发明提供的技术方案为：
一种综合水处理器，主要由本体、法兰A、进水口、出水口、盖体、法兰B、遮挡板、排污管A、滤筒、集污器、排污管B、逆止阀、排污阀、高频水处理器、复合过滤体、控制器、电磁体容器、滤板、水路控制阀构成;
所述综合水处理器，其本体与法兰A、进水口、出水口、排污管A均焊接，其本体的腔体与滤筒、排污管B的上端、高频水处理器、复合过滤体、滤板均焊接，其本体的腔体与水路控制阀的连接轴转动活连接，其滤筒的下端与集污器、集污器的下端与排污管B的上端口均焊接，其排污管A的出口端与逆止阀的一端、逆止阀的另一端与排污管B的一端、排污管B的另一端与排污阀均法兰连接，其盖体与法兰B焊接，其盖体的拱腔与遮挡板焊接，其本体上的法兰A与盖体上的法兰B由紧固件紧固连接，其盖体与电磁体容器由绝缘体及密封圈密封连接，其电磁体容器下端内的电磁体与控制器电连接。
所述的综合水处理器，所述本体为罐体状结构，所述法兰A、法兰B均为法兰盘状结构，所述进水口、出水口均为管状结构，所述盖体为扣置的锅体状结构，所述遮挡板为板状结构，所述排污管A为L管状结构，所述滤筒为设置有滤孔及设置有下端收口的筒状结构，所述集污器为上端呈开口的弧形檐沟状结构，所述排污管B为倒置T形管状结构，所述逆止阀为市场购置而通用的逆止阀状结构，所述排污阀为市场购置而通用的排污阀状结构，所述高频水处理器为专利号98248578.6、名称“高频水处理器”已有技术的高频水处理器状结构，所述复合过滤体、控制器、电磁体容器共同构成“复合黄锈水过滤器”、该“复合黄锈水过滤器”为专利号98248579.4、名称“复合黄锈水过滤器”已有技术中在没有设置上壳体与下壳体状态下的所述“复合黄锈水过滤器”状结构，所述滤板为设置有滤孔的板状结构，所述水路控制阀为下端设置连接有转轴的板状结构。
所述的综合水处理器，所述进水口与出水口处于同一轴心线。
所述的综合水处理器，所述滤筒为选择设置有滤孔及设置有下端收口而横截面呈圆形的筒状结构、横截面呈椭圆形的筒状结构、横截面呈三角形的筒状结构、横截面呈梯形的筒状结构中的一种结构。
所述的综合水处理器，所述滤筒为1-9个。
所述的综合水处理器，所述滤筒的上端、滤板的左侧周边均设置连接有密封圈。
所述的综合水处理器，所述滤筒上设置的滤孔、滤板上设置的滤孔均为选择圆形的滤孔、椭圆形的滤孔、方形的滤孔、长方形的滤孔、三角形的滤孔、六角形的滤孔中的一种。
所述的综合水处理器，所述本体的下端设置连接有支撑。
一种综合水处理器的使用方法，应用以上所述的综合水处理器，按如下操作步骤：
(1)、水处理的操作：
(1).①、将板状结构的水路控制阀的阀板控制在垂直状态，使水路控制阀的阀板将滤板挡住、并与遮挡板共同构成阻挡作用;
(1).②、使待过滤的水由进水口进入本体，待过滤的水进入本体后、在水路控制阀与遮挡板共同构成的阻挡作用阻挡下、经滤筒进行第一次过滤，与此同时，水中的污物依次经集污器、排污管B、排污阀排出;
(1).③、经滤筒进行第一次过滤的水从本体的下端向上而经高频水处理器进行处理、经复合过滤体进行第二次过滤获得清洁的水、再经出水口排出;
(2)、综合水处理器设备反冲清洗的操作：
(2).①、打开逆止阀、并将水路控制阀的阀板控制在水平放置的状态，水路控制阀的阀板控制在水平放置的状态时、便将滤筒的筒口盖严、并同时将滤板打开;
(2).②、仍使待过滤的水由进水口进入本体、经滤板进行过滤;
(2).③.A、经滤板进行过滤的水在经出水口排出的同时，还经过复合过滤体并对复合过滤体进行反冲、存留在复合过滤体上的污物被反冲掉以后、集结在本体的下端——依次经排污管A、逆止阀、排污管B、排污阀排出;
(2).③.B、经过复合过滤体并对复合过滤体进行反冲后而排污的水、从滤筒的滤孔进入滤筒并对滤筒的污物进行反冲、被反冲下来的污物——依次经集污器、排污管B、排污阀排出;
(3)、回复水处理的操作。
由于采用了本发明所提供的技术方案，使得本发明与已有的公知技术相比，获得了如下有益效果：
1、由于本发明设置有本体与法兰A及盖体与法兰B，从而获得了制作、安装、拆卸、维修均方便的有益效果。
2、由于本发明所述的进水口与出水口处于同一轴心线，从而获得了安装简便、发明本身以及其安装在机房内均美观大方的有益效果。
3、由于本发明将本申请人曾经申请的专利号为98248578.6名称为“高频水处理器”、专利号为98248579.4名称为“复合黄锈水过滤器”、新增加的“滤筒”装置、新增加的“滤板”装置、新增加的“水路控制阀”装置及“遮挡板”，并将各装置及零部件有机地结合为一体，从而获得了结构综合、功能综合、作用综合、效果稳定可靠、同时满足水质处理与水质优化两种功能、以反冲的方式对设备进行清污、在对设备清污时仍同时进行水质处理、杜绝设备清污时未被处理的水流入运行系统、使用方便、效果稳定可靠等有益效果。
4、由于本发明设置有控制器，从而获得了可自动控制的有益效果。
5、由于本发明的第三条所述、尤其设置有所述的 “复合黄锈水过滤器”、新增加的“滤筒”装置、新增加的“水路控制阀”装置及“遮挡板”，从而获得了以多种方式进行水处理的有益效果。
6、由于本发明的第三、五条所述、尤其设置有所述的“高频水处理器”、“复合黄锈水过滤器”、新增加的“滤筒”装置、新增加的“水路控制阀”装置及“遮挡板”，从而获得了以多种方式进行水处理与水优化两种功能有机结合为一体的有益效果。
7、由于本发明的第三条所述、尤其设置有所述的新增加的“滤板”装置、新增加的“水路控制阀”装置及“遮挡板”，从而获得了以反冲的方式对设备进行清污、在对设备清污时仍同时进行水质处理、杜绝设备清污时未被处理的水流入运行系统的有益效果。
8、由于本发明设置有集污器、排污管A、逆止阀、排污管B，从而获得了可进行双重排污的有益效果。
9、由于本发明的以上各条所述，从而获得了“综合水处理器”新产品的有益效果。
10、由于本发明的以上各条所述，从而获得了“综合水处理器的使用方法”的有益效果。
11、由于本发明的设计科学合理、结构简单实用、方法操作方便、效果稳定可靠，从而获得了易于制作而成本低、便于使用而利推广的有益效果。
