申请日2007.11.07
公开(公告)日2008.10.01
IPC分类号C02F3/00
摘要
本实用新型公开了一种景观水处理装置，包括位于水处理装置内的导流隔板和贯穿在旋转轴上的膜组件，水处理装置内用导流隔板分隔成曝气池和膜区两部分，并在它们底部分别设置有第一曝气管道和第二曝气管道;所述的膜组件由金属支架与膜基材组成，并通过连接轴固定在所述的旋转轴上构成，并固定设置在膜区内。采用旋转式膜组件，利用旋转膜组件与曝气作用形成的错流流速，控制的自生膜生长，有效除去水中的藻类和悬浮物，改善水体水质，经处理后出水完全达可到景观水体的水质标准，而且本实用新型装置的投资及运行成本均很低，也无二次污染，操作维护方便，具有良好的社会经济效益。适用于景观水体水质净化、控制藻类生长，保持景观水水质标准。
权利要求书

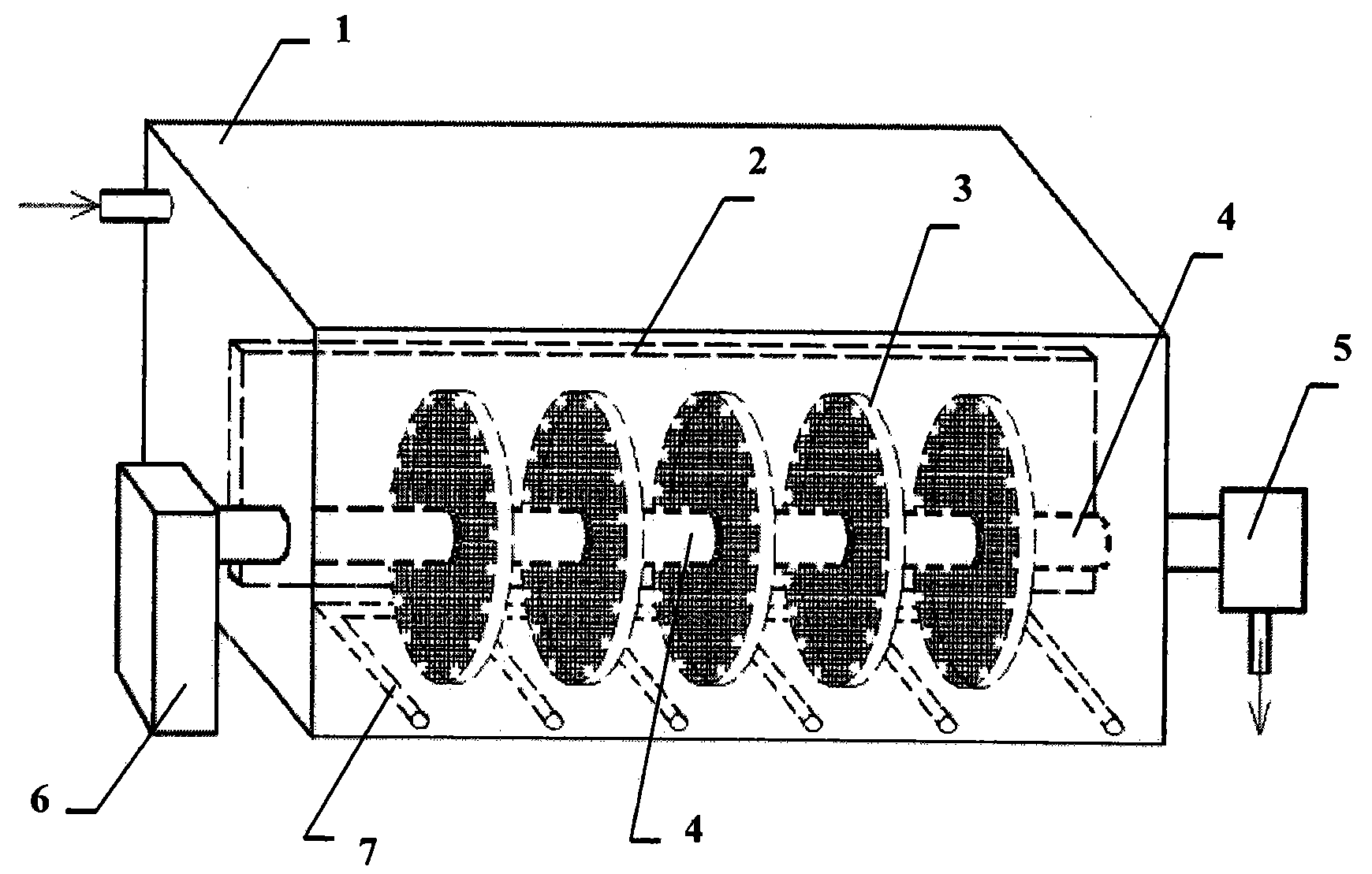

1、一种景观水处理装置，包括位于水处理装置(1)内的导流隔板(2)和贯穿在旋转 轴(4)上的膜组件(3)，其特征是：所述的水处理装置(1)内用导流隔板(2)分隔成曝气池 和膜区两部分，并在它们底部分别设置有第一曝气管道(7)和第二曝气管道(8);所述的 膜组件(3)由金属支架(11)与膜基材(10)组成，并通过连接轴(9)固定在所述的旋转轴(4) 上构成，并固定设置在膜区内。
2、根据权利要求1所述的一种景观水处理装置，其特征是：所述的水处理装置(1) 内的进水口有效水位与出水口(5)按照100毫米至500毫米的高程差设置。
3、根据权利要求1所述的一种景观水处理装置，其特征是：所述的膜基材(10)过 水孔密度为50目至500目。
4、根据权利要求1所述的一种景观水处理装置，其特征是：所述的旋转轴(4)为空 心轴，并与膜组件(3)连接部设置出水孔(12)。
5、根据权利要求1所述的一种景观水处理装置，其特征是：所述的驱动装置(6) 的转速至少小于60转/分钟，所述的驱动装置(6)输出轴与旋转轴(4)同轴并驱动旋转式 膜组件。
说明书
一种景观水处理装置
技术领域
本实用新型涉及景观水体的处理技术，尤其涉及一种景观水处理装置，用于景观水 体水质净化、控制藻类生长，保持景观水水质标准。
背景技术
城市景观水多为静止或流动性差的封闭性缓流水体，一般具有水域面积小、易污染、 水环境容量小、水体自净能力低等特点。由于一般水深较浅，阳光直接照射到整个水体， 因此受到N、P、有机物污染的景观水体促使藻类疯长的问题十分严重，生态平衡受到破 坏，整个水体呈现绿色，色度达到上百度，并伴有明显鱼腥味，严重时甚至造成水体发 黑发臭，丧失景观水体的功能。目前对于景观水体藻类疯长的控制技术主要有：
1.混凝沉淀法：该方法通过投加混凝剂处理含有大量悬浮物和藻类的水体，具有较 好的处理效果，但其基建和药剂成本较高，沉淀污泥会伴生二次污染，通常雷同于其它 工艺作为景观水的预处理措施;
2.循环过滤法：对于悬浮物和藻类较少的水体，采用砂滤池等过滤方法进行处理， 使出水降低浊度，与生物方法配合亦可去除水中污染物，但阻塞很快，冲洗周期频繁， 操作管理不便;
3.加药气浮法：原水混凝反应后进行气浮工艺处理可以有效的去除水体中大部分的 色度、悬浮物和藻类，其出水再经过滤处理可达到相当好的处理效果;
4.生物处理法：景观水处理中应用的是常用的生物接触氧化法，该方法对水体中的 微量污染物具有较好的处理效果，在景观水体中采用曝气复氧、跌水等水段增加水体溶 解氧水平也对于藻类的控制具有一定效果;
5.化学杀藻法：通过向水体中投加一定的药剂的方法控制藻类和细菌的生长，从而 保持景观水体不会发黑发臭。这种方法的优点是除藻效果明显，但是由于投加化学药剂， 破坏了生态环境，鱼类无法生存，影响景观功能，还存在二次污染的问题;
6.生态处理法：通过在景观水体中设置一定的植物群落及生态缓冲带，并在池中放 养鱼类等水生动植物，形成一个具有一定自净功能的生态水体，实现景观水体的水质保 持。但是这种方法占地面积较大，适用于面积较大的景观水体，如湖泊等场合。
上述对景观水处理方法都需要有多个装置进行综合性处理才能达到水处理的要求和 效果，并都有不足之处。
发明内容
本实用新型所要解决的技术问题在于克服现在的技术缺陷，提供一种无二次污染、 投资低、效果好，适用于对景观水体处理的景观水处理装置。
本实用新型解决上述技术问题所采用的技术方案为：一种景观水处理装置，包括位 于水处理装置内的导流隔板和贯穿在旋转轴上的膜组件，采取的技术措施包括：水处理 装置内用导流隔板分隔成曝气池和膜区两部分，并在它们底部分别设置有第一曝气管道 和第二曝气管道;所述的膜组件由金属支架与膜基材组成，并通过连接轴固定在所述的 旋转轴上构成，并固定设置在膜区内。
为优化上述方案，采取的技术措施包括：
上述的水处理装置内的进水口有效水位与出水口按照100毫米至500毫米的高程差 设置。
上述的膜基材过水孔密度为50目至500目。
上述的旋转轴为空心轴，并与膜组件连接部设置出水孔。
上述的驱动装置的转速至少小于60转/分钟，所述的驱动装置输出轴与旋转轴同轴 并驱动旋转式膜组件。
水处理装置的进水有效水位与出水口按照水处理的要求，高低相差100毫米至500 毫米设置，在水处理装置内采用导流隔板将装置内部分隔成曝气区和膜区两部分，并设 置曝气管道，在膜区内固定设置旋转式膜组件。旋转式膜组件由膜组件固定在旋转轴上 而成，膜组件由金属支架与作为膜基材的聚酯无纺布或聚丙烯无纺布或不锈钢丝网或其 他透水材料构成，其中聚酯无纺布或聚丙烯无纺布或不锈钢丝网或其他透水材料的过水 孔径密度为50目至500目。旋转轴为空心轴，与膜组件连接部设置若干出水孔，旋转 式膜组件工作时以≤60转/分钟的转速转动。在对景观水进行水处理时，将景观水体引 入装置中，由于进、出水间有100毫米至500毫米的水头差，利用这个水头差作为动力 使水中含有悬浮物和藻类的景观水体通过大孔径的膜基材的表面，悬浮物和藻类会在短 时间内迅速在膜基材的表面形成一层厚度约为1至10毫米致密的自生膜，这层膜将后 续的水体中的悬浮物和藻类截留在膜区内，而透过膜基材得到澄清的水则通过轴上的出 水口并通过轴出水返回到景观水体中;利用膜组件转动和膜区内曝气作用而形成的较大 的错流流速，使自生膜在达到一定厚度后即不再继续增长，大量被截留的颗粒物滞留在 装置中，装置内的悬浮物浓度会不断提高，通过适当排除高浓度悬浊液维持反应装置内 悬浮物浓度维持在≤10000mg/L范围内，在此浓度条件下，不仅有利于自生膜迅速在基 材表面的形成，也有利于景观水中污染物的去除。
本实用新型的特点在于：
1.采用的孔径尺寸为50目至500目的膜材料作为过滤基材，这种材料市场价格为 15元至50元/m2，与传统的微滤膜/超滤膜500元/m2至5000元/m2的价格相比，具有十 分明显的经济优势;
2.在运行过程中，在膜基材表面会形成一层致密的由藻类和悬浮物堆积而成的自生 膜，这层膜对于反应池内呈悬浮态的藻类和悬浮物具有非常好的截留效果，并且这层膜 是在运行过程中动态形成，与微滤/超滤膜的截留原理不同，其水头损失很低，仅为10 毫米至50毫米水柱，完全可以实现自流出水，使水处理的运行能耗很低;
3.经本实用新型装置处理的出水浊度≤10NTU，实现对于悬浮物和藻类的完全截留 去除，本水处理装置不仅能够很好地控制水体内藻类的疯长，而且也大大降低了水体中 其它有机污染物的浓度，保证景观水体的水质始终处于良好的状态;
4.在旋转或曝气的状态下形成较强的错流，使得生成在膜基材上的自生膜实现动态 稳定，操作管理简单，并可较长时间地实现连续稳定运行;
5.对于膜基材表面的自生膜由于长时间运行发生老化或者由于不断变厚而造成通 量明显下降时，可采用一定强度曝气对其进行冲洗，膜的再生可在出水压力条件下自行 生成，冲洗与再生过程均十分简单，且便于实现自动化控制;
6.本实用新型装置在进行水处理时，不投加任何化学药剂，因此，无毒无害，没有 二次污染的问题。
与现有技术相比，本实用新型处理景观水体，能有效的除去水中的藻类和悬浮物， 改善水体水质。处理后的出水完全达可到景观水体的水质标准，而且本实用新型装置的 投资及运行成本均很低，具有良好的社会效益和经济效益。
