申请日2007.11.06
公开(公告)日2008.11.12
IPC分类号C01C1/10
摘要
本实用新型涉及一种含氨废水中回收氨的装置。其特征在于其装置由在罐体内下部设有一螺旋状蒸汽加热盘管和充气管的蒸氨罐、吸收塔的进汽口与蒸氨罐排汽口相联的喷淋吸收塔和吸收液循环罐组成。本实用新型通过将含氨废水加热并鼓入压缩空气的方法来蒸发和气提氨气，蒸发和气提出的氨气通过雾沫分离器后进行回收;通过它可以使氨气得到综合的回收利用，避免造成环境污染。
权利要求书

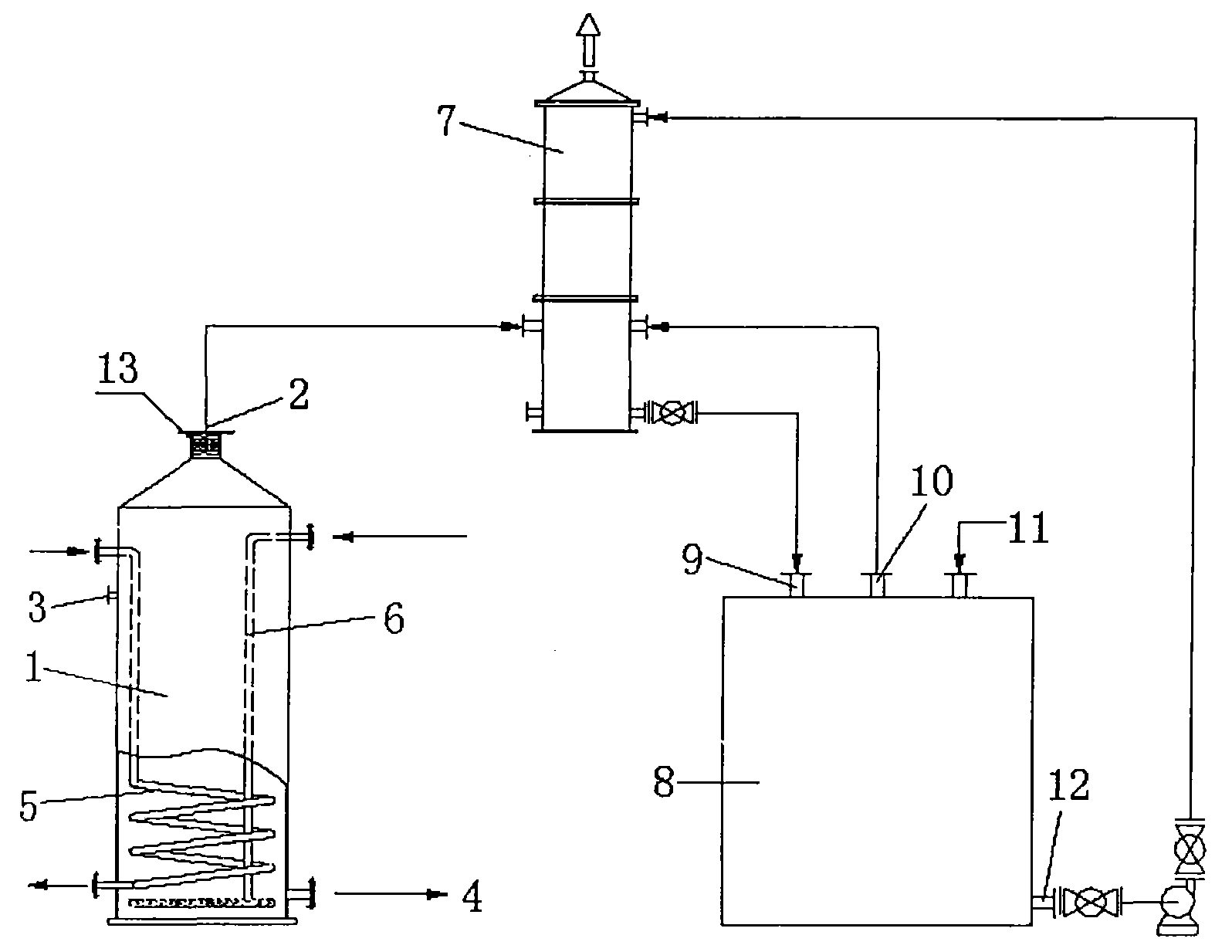

1.一种含氨废水中回收氨的装置，其特征在于其装置由下列结构组成：
蒸氨罐-该蒸氨罐外形为一上部为锥形的筒形罐体，在锥形罐顶设有排汽 口，侧壁上设有废液进口、罐体侧壁下部设有残液排放口;在罐体内下部设有 一螺旋状蒸汽加热盘管，盘管的进气口端穿过蒸氨罐上部侧壁、回水口端穿过 蒸氨罐下部侧壁;在罐体内还设有一充气管，该充气管由位于罐底的、管壁上 开有出气孔的环形管和垂直充气管组成，其垂直充气管折向水平穿过罐体壁;
吸收塔-该塔为一喷淋吸收塔，吸收塔的进汽口与蒸氨罐排汽口相联;
循环罐-该循环罐为一密闭的罐体，罐体的上盖上开有与吸收塔排液口相 联的进液口、与吸收塔进气口相联的排空口和吸收液纯水入口，在则壁底部开 有一吸收液纯水出口通过循环泵与吸收塔上部喷淋液进口相联。
2.根据权利要求1所述的一种含氨废水中回收氨的装置，其特征在于所述的 蒸氨罐排汽口上设有一雾沫分离器。
说明书
一种含氨废水中回收氨的装置
技术领域
本实用新型涉及一种含氨废水中回收氨的装置。
背景技术
在许多化工生产中，会产生大量的含氨废水，在实际生产中，由于回收难 度大或回收不经济等诸多原因，有时采用直接排放的方式处理，使氨气得不到 综合的回收利用，造成氨气的白白浪费，并容易造成环境污染等问题。
发明内容
本实用新型的目的就是为了克服上述存在的不足，提供一种能有效综合回 收利用、解决污染等问题的含氨废水中回收氨的装置。
本实用新型的目的是通过以下技术方案实现的。
一种含氨废水中回收氨的装置，其特征在于其装置由下列结构组成：
蒸氨罐—该蒸氨罐外形为一上部为锥形的筒形罐体，在锥形罐顶设有排汽 口，侧壁上设有废液进口、罐体侧壁下部设有残液排放口;在罐体内下部设有 一螺旋状蒸汽加热盘管，盘管的进气口端穿过蒸氨罐上部侧壁、回水口端穿过 蒸氨罐下部侧壁;在罐体内还设有一充气管，该充气管由位于罐底的、管壁上 开有出气孔的环形管和垂直充气管组成，其垂直充气管折向水平穿过罐体壁;
吸收塔—该塔为一喷淋吸收塔，吸收塔的进汽口与蒸氨罐排汽口相联;
循环罐—该循环罐为一密闭的罐体，罐体的上盖上开有与吸收塔排液口相 联的进液口、与吸收塔进气口相联的排空口和吸收液纯水入口，在则壁底部开 有一吸收液纯水出口通过循环泵与吸收塔上部喷淋液进口相联。
本实用新型的一种含氨废水中回收氨的装置，其特征在于所述的蒸氨罐排 汽口上设有一雾沫分离器。
本实用新型的一种含氨废水中回收氨的装置，将含氨废水加入到回收氨的 的蒸氨罐中，通过加热蒸发和通入压缩空气来蒸发和气提氨气，经过分离吸收， 使氨气得到综合的回收利用，避免造成环境污染等。
