申请日2007.11.09
公开(公告)日2008.10.08
IPC分类号C02F3/12; C02F3/10
摘要
本实用新型提供一种莲子壳生物膜污水处理床，由床体、进水口、布水板、曝气器、排泥口、溢流堰、筛网和出水口构成。床体底部设有进水口、布水板、曝气器和排泥口;上部侧面设有溢流堰和出水口;莲子壳作为载体充满整个床体。运行时，污水经布水板均匀布水后和莲子壳载体充分接触，在曝气充氧的条件下，微生物在莲子壳载体上形成生物膜，污水中的有机物被吸附降解。该实用新型废物利用，莲子壳使用寿命长，无二次污染;挂膜牢固，生物量高，不易堵塞，处理效果稳定。
摘权利要求书
1、莲子壳生物膜污水处理床，由床体、进水口、布水板、曝气器、排泥口、溢流堰、筛网 和出水口构成，其特征在于床体呈圆筒形，床体底部分别设有进水口、布水板、曝气器和排 泥口;床体上部侧面分别设有溢流堰和出水口;将晾干或自然烘干后的莲子壳，作为载体充 满整个床体。
2、根据权利要求1所述的莲子壳生物膜污水处理床，其特征在于床体为PVC塑料，布水 板为带孔的PVC塑料板，筛网为带孔的PVC塑料板或铝网，床体底部和侧壁为圆弧衔接结 构。
3、根据权利要求1或2所述的莲子壳生物膜污水处理床，其特征在于在床体的上部位置设 置一到多层孔径小于莲子壳的筛网。
说明书
莲子壳生物膜污水处理床
技术领域
本实用新型涉及一种利用莲子壳生物膜净化污水的装置，进一步说是一种莲子壳生物膜 床。
背景技术
生物膜法污水处理技术在废水处理过程中被广泛采用，它主要是利用附着在载体上的生 物膜吸附降解污水中的有机物，从而净化水体。填料是决定其处理效果的关键因素，不同特 性的填料对生物膜的性状及反应器的稳定性影响很大。目前常用的载体有陶粒、砾石、活性 炭、聚乙烯塑料等，但以上载体大都容易堵塞，需定期冲洗，且挂膜速度慢，挂膜量少，造 价较高，管理不便。
发明内容
本实用新型弥补现有技术的不足，提供一种结构简单、不易堵塞，挂膜速度快、造价低 的莲子壳生物膜污水处理床。
本实用新型采用下述技术方案实现：

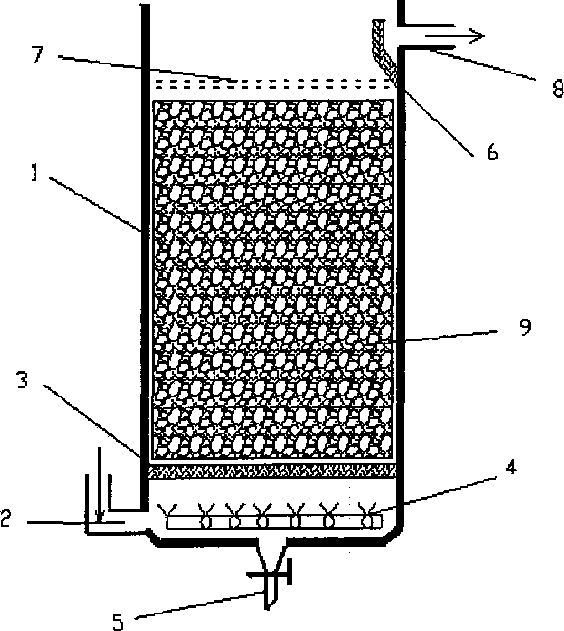

莲子壳生物膜污水处理床，包括床体、进水口、布水板、曝气器、排泥口、溢流堰、筛 网和出水口，所述床体呈圆筒形，床体底部分别设有进水口、布水板、曝气器和排泥口;床 体上部侧面分别设有溢流堰和出水口;莲子壳晾干或自然烘干后，作为载体充满整个床体， 为防止载体上浮，在其上部设置一到多层孔径小于莲子壳的筛网。
床体为PVC塑料，布水板为带孔的PVC塑料板，曝气器为鼓风曝气装置，筛网为带孔 的PVC塑料板或铝网。床体底部和侧壁为圆弧衔接结构。
本实用新型运行时，污水由进水口进入，经布水板均匀布水后和莲子壳载体充分接触， 在曝气充氧的条件下，微生物大量繁殖并附着在莲子壳载体上形成生物膜，污水中的有机物 被吸附降解，少量的污泥被筛网阻隔，水质变清，最后经溢流堰沉淀后由出水口排出。剩余 污泥可由排泥口去除。
本实用新型具有以下优点：采用莲子壳作为生物膜载体，废物利用，且莲子壳使用寿命 长，无二次污染;挂膜牢固，生物量高，不易堵塞，去除效果波动小;体积负荷高，处理时 间短，处理效果稳定;结构简单，操作、维护方便。
