申请日2008.08.04
公开(公告)日2010.02.10
IPC分类号B01D21/02; B01D21/34; C02F1/00; E03F5/14; E03F11/00
摘要
本发明提供的管道输送淀清污水喷灌田地，由城市各点“化粪池”中污水淀清后由污水车吸送输入巨型污水储存池中、污水储存池内设置“甲、乙、丙、丁”四个过滤池。“甲池”污水满后受水位压力作用下，污水由“型”管道从下向上溢流入“乙池”过滤后，污水再由“型”管道从下向上溢流入“丙池”重复过滤，所述“丁池”内上面设置一粒浮球，污水上涨，浮球上浮，浮球的竖直杆上升顶住电源开关闭合，6V小灯泡触电发光显示池中的污水已满，污水车中的污水停止输入。“丁池”尾端下设置巨型截止阀。该发明其特征在于达到有效的目的充分利用有机肥直流田地，其管道配装电磁阀，无线电遥控器，最后能够实现农业水稻施肥自动化。
权利要求书
1、一种管道输送淀清污水喷灌田地，包括城市各点“化粪池”中污 水淀清后由污水车吸送输入巨型污水储存池中、污水储存池内设置“甲、 乙、丙、丁”四个过滤池“甲池”污水满后受水位压力作用下，污水由“ 型”管道从下向上溢流入“乙池”过滤后，污水再由“型”管道从 下向上溢流入“丙池”重复过滤，所述“丁池”内上面设置一粒浮球，污 水上涨，浮球上浮，浮球的竖直杆上升顶住电源开关闭合，6V小灯泡触电 发光显示池中的污水已满，污水车中的污水停止输入。“丁池”尾端下设 置巨型截止阀。
2、如权利1所述的管道输送淀清污水喷灌田地，其特征在于：达到有效 的目的充分利用有机肥直流田地扭开阀门喷灌田间水稻。
3、管道和截止阀(阀门)其材料用塑料制造。
说明书
管道输送淀清污水喷灌田地
本发明属于管道输送“化粪池淀清污水”涉及排污水管道实行更新换 代，特别是一种管道输送淀清污水喷灌田地。
目前公知的“化粪池制造能源、肥料、环保综合利用”剩余的淀清污 水由污水车吸送农村后渗水灌溉田地植物施肥、运输成本昂贵。本发明的 目的针对现有的“化粪池淀清污水”进行采用管道输送，城市郊区山坡地 势较高地方建造巨型污水储存池，淀清污水从高处往底流入田地喷灌植物 施肥。

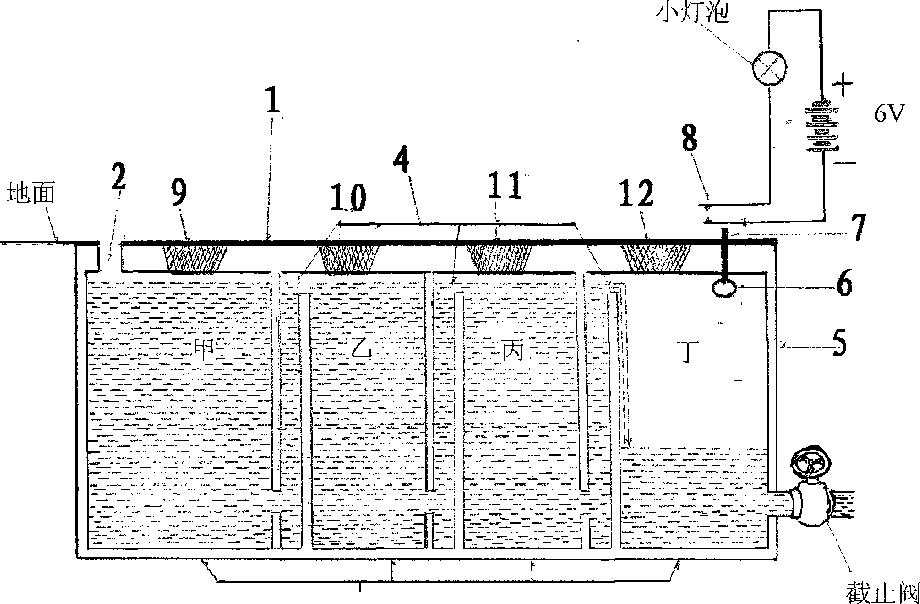

本发明技术方案：城市各点“化粪池”中污水淀清后由污水车吸送输 入巨型污水储存池中、污水储存池内设置“甲、乙、丙、丁”四个过滤池 “甲池”污水满后受水位压力作用下，污水由“型”管道从下向上溢流 入“乙池”过滤后，污水再由“型”管道从下向上溢流入“丙池”重复 过滤，所述“丁池”内上面设置一粒浮球，污水上涨，浮球上浮，浮球的 竖直杆上升顶住电源开关闭合，6V小灯泡触电发光显示池中的污水已满， 污水车中的污水停止输入。“丁池”尾端下设置巨型截止阀，防备管道破 裂截阀维修。
本发明提供的管道输送淀清污水喷灌田地，其特征在于：取代汽车运 输成本昂贵，达到有效的目的充分利用有机肥直流田地扭开阀门喷灌植物。 管道在田间各点安装流量计，能够实现收费供应，回收国家投资成本。
