申请日2008.08.01
公开(公告)日2009.05.20
IPC分类号C02F3/12; C02F1/44
摘要
本实用新型公开了一种可移动生活污水处理再利用膜生物反应装置。它包括预曝气区、膜生物反应区、设备安装区，预曝气区内设有弹性填料，弹性填料底部设有曝气器，膜生物反应区内设有膜片安装架，膜片安装架上设有帘式中空纤维膜片，膜片安装架底部设有曝气器，设备安装区上、中、下分别设有自吸泵以及膜反冲洗泵、精密过滤器和污水提升泵、风机，自吸泵进口经清水集水管与帘式中空纤维膜片相连接，自吸泵出口经流量计与清水出口相连接，膜反冲洗泵出口经精密过滤器与清水集水管相连接，污水提升泵出口位于预曝气区，风机出口与曝气器相连接。本实用新型一体化设计，可移动，结构紧凑，操作简便，易于维护，分离效率高，出水品质好，能耗低。
权利要求书

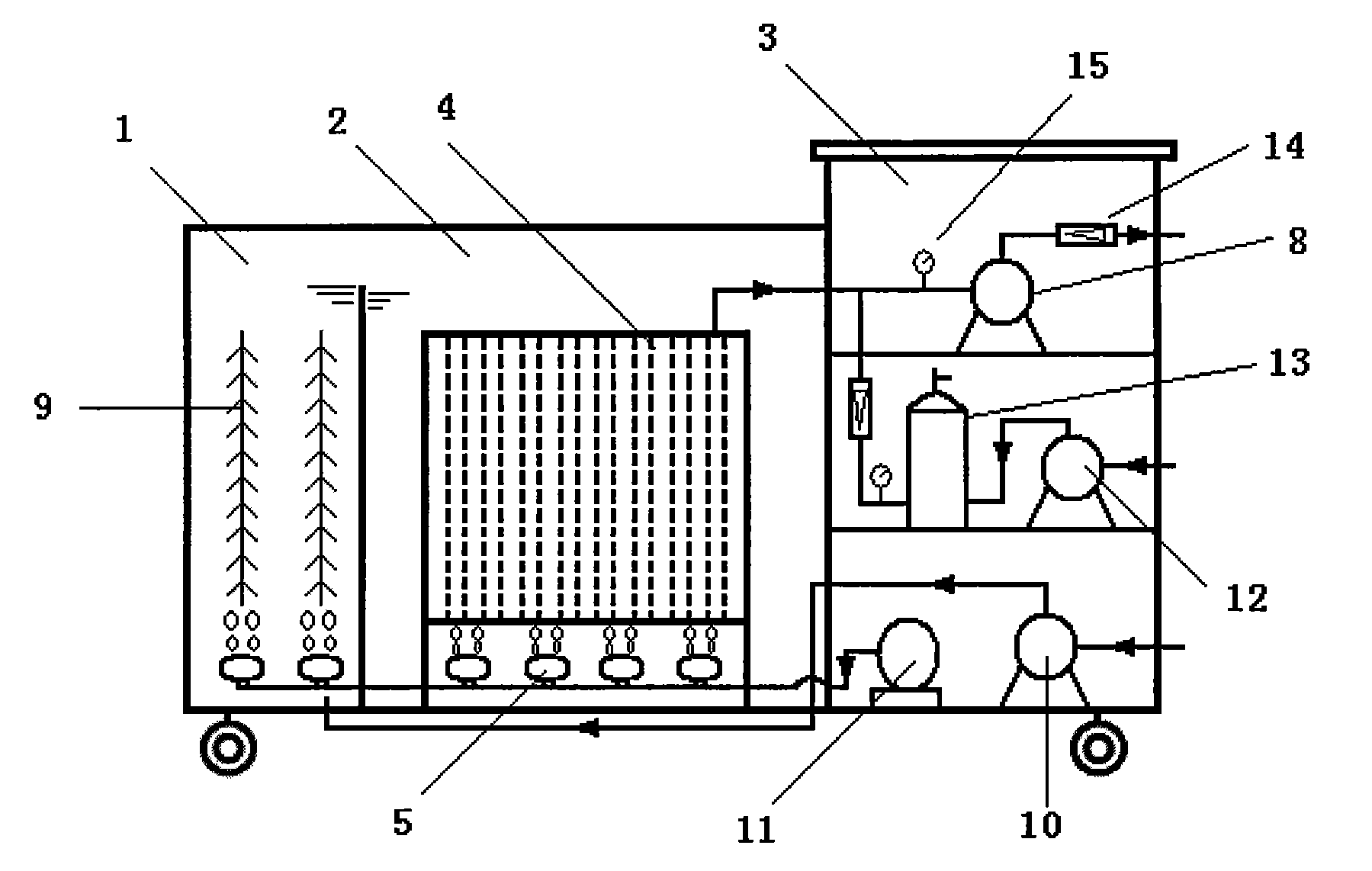

1、一种可移动生活污水处理再利用膜生物反应装置，其特征在于包括预曝 气区(1)、膜生物反应区(2)、设备安装区(3)，预曝气区(1)内设有弹性填 料(9)，弹性填料(9)下部设有曝气器(5)，膜生物反应区(2)内设有膜片 安装架(4)，膜片安装架(4)上设有帘式中空纤维膜片(6)，膜片安装架(4) 下部设有曝气器(5)，设备安装区(3)上、中、下分别设有自吸泵(8)以及 膜反冲洗泵(12)和精密过滤器(13)、污水提升泵(10)和风机(11)，自吸 泵(8)进口经清水集水管(7)与帘式中空纤维膜片(6)相连接，自吸泵(8) 出口经流量计(14)与清水出口相连接。膜反冲洗泵(12)出口经精密过滤器 (13)与清水集水管(7)相连接，污水提升泵(10)出口位于预曝气区;风机 (11)出口与曝气器(5)相连接，污水提升泵(10)设有污水入口。
2、根据权利要术1所述的一种可移动生活污水处理再利用膜生物反应装置， 其特征在于所述的帘式中空纤维膜片由中空纤维膜丝(17)和护套(16)组成， 中空纤维膜丝是一种带中孔的纤维膜，在膜壁上密布着大小为<0.2微米的微孔 结构。
说明书
可移动生活污水处理再利用膜生物反应装置
技术领域
本实用新型涉及污水处理装置，尤其涉及一种可移动生活污水处理再利用 膜生物反应装置。
背景技术
在污水处理技术方面，传统活性污泥方法是比较常见的技术，膜生物反应 器是近来国内外逐步推广的污水处理新技术，它是传统活性污泥和现代膜分离 技术相结合的产物。但是通常在膜生物反应器设计上，膜生物反应器的容器一 般采用钢筋混凝土结构，很少采用钢制或玻璃钢容器，但与膜生物反应器相配 套的设备大都是就地安装。这种设计方法增加了膜生物反应器推广难度，特别 是从设计到安装、调试的周期很长，系统的可靠性也不尽人意。现场安装往往 由于施工质量或设计缺陷，污水处理效果也不理想。
另外，由于通常的膜生物反应器在设计上没有考虑到要处理的污水水源的 变化，灵活性不够，特别是对一些应急的，突发性的污水源，如建筑工地、流 动厕所和洗车场等更显得无能为力。本发明提供了一种很好的解决办法。
发明内容
本实用新型的目的是克服现有技术在设计和应用上的不足，提供一种可移 动生活污水处理再利用膜生物反应装置。
可移动生活污水处理再利用膜生物反应装置包括预曝气区、膜生物反应区、 设备安装区，预曝气区内设有弹性填料，弹性填料下部设有曝气器，膜生物反 应区内设有膜片安装架，膜片安装架上设有帘式中空纤维膜片，膜片安装架下 部设有曝气器，设备安装区上、中、下分别设有自吸泵以及膜反冲洗泵、精密 过滤器和污水提升泵、风机，自吸泵进口经清水集水管与帘式中空纤维膜片相 连接，自吸泵出口经流量计与清水出口相连接，膜反冲洗泵出口经精密过滤器 与清水集水管相连接，污水提升泵出口位于预曝气区，风机出口与曝气器相连 接，污水提升泵设有污水入口。
所述的帘式中空纤维膜片由中空纤维膜丝和护套组成，中空纤维膜丝是一 种带中孔的纤维膜，在膜壁上密布着大小<0.2微米的微孔结构。
本实用新型一体化设计，可移动，结构紧凑，操作简便，易于维护，分离效 率高，出水品质好，能耗低。特别适合于一些小型污水处理再利用项目和一些 突发性或者流动性的污水水源处理及污水再利用。
适合的污水种类主要是可生化、较低污染程度的生活废水或其它食品、饮 料等领域的工业废水。废水中的CODCr在200-1000Mg/L，BOD5在100-600mg/L 左右。出水的水质可以达到国家生活污水一级排放标准，或者用于冲厕、绿化 等生活杂用水标准，具体指标为：CODCr<30Mg/L，BOD5<20mg/L， NH3-N<10mg/L，SS<2mg/L。
