申请日2007.11.12
公开(公告)日2011.02.09
IPC分类号C02F9/14; C02F3/12; C02F1/52; C02F1/24; C02F1/66
摘要
本发明涉及含油碱性废水的处理系统，该系统由含油碱性废水中和处理系统、气浮预处理系统、冷却系统、生化处理系统、深度处理系统、污泥沉降系统、污泥脱水处理系统、化学加药系统组成;中和反应后合格的水采用气浮法预处理，经冷却后进入生化反应池进行生化处理，在生化池中曝气用微生物降解水中油份，再经过沉淀池处理除去水中悬浮物，沉淀后的废水再进入生物滤池进行深度处理，处理后，水的指标COD≤80mg/l;SS≤10mg/l;油≤5mg/l。用生化除油，减轻了系统的消耗;用生物过滤作为深度处理系统，减少了矿石填料的消耗;具有投资小、运行费用低、资源广、反应充分、处理效果好、结构紧凑、管理方便的优点。
权利要求书
1.含油碱性废水的处理系统，其特征在于，由含油碱性废水中和处理系统、气浮预处理系统、冷却系统、生化处理系统、深度处理系统、污泥沉降系统、污泥脱水处理系统和化学加药系统组成;
含油碱性废水中和处理系统包括碱调节池、一级中和池、二级中和池和混凝池，碱调节池通过管路与一级中和池连接，在该管路上设有提升泵;在一级中和池和二级中和池中设置曝气和搅拌系统;与一级中和池和二级中和池相连的还有酸投加系统;二级中和池连接混凝池;
混凝池连接PAC药液罐和PAM药液罐，在连接管路上设有计量泵;PAC药液罐和PAM药液罐、HCl酸罐及NaOH药液罐构成化学加药系统;HCl酸罐连接一次中和池、二次中和池及二次PH调节池;NaOH药液罐连接二次PH调节池;二次PH调节池入口端连接气浮池，出口端连接中温冷却塔;
混凝池连接气浮预处理系统，气浮池设备上配刮油刮渣小车;气浮预处理系统通过二次PH调节池连接冷却系统中温冷却塔;二次PH调节池出口的连接管路上设有提升泵;中温冷却塔通过连接管路连接缓冲水池;缓冲水池通过连接管路连接生物反应池;生物反应池连接沉淀池，沉淀池连接生物滤池，生物滤池连接最终出水池;沉淀池和生物反应池还连接泥浆罐，泥浆罐连接板框压滤机，泥浆罐与板框压滤机之间的连接管路上设有污泥回流泵。
生化处理系统包括生物反应池、进出水管道和曝气风机，内部有生物填料;深度处理系统即生物滤池，包括内部填料和连接管道;污泥沉降系统由泥浆罐、污泥回流泵组成;污泥脱水处理系统由污泥浓缩池、泥浆罐和板框压滤机构成。
说明书
含油碱性废水的处理系统
技术领域
本发明涉及一种工业含油碱性废水的净化处理系统。
背景技术
现有技术中，含油碱性废水从调节池打入中和池，在中和池中打入酸水，中和后用气浮除油，然后进入除油过滤器进行深度除油。
现有技术中的处理方法为纯物化法处理，出水含油量高，不能长期达到深度处理的要求。所述的能耗大，本身不节能，而且所消耗的矿物滤料多，产生二次污染，不符合环保要求，不足以实现系统全自动和保证系统的长期稳定运行。
发明内容
本发明的目的是提供一种含油碱性废水的处理系统，该系统用工业含油碱性废水和工业酸水为原料进行中和，用气浮法进行预处理，经冷却塔冷却后的水进入生化池，在生化池中曝气，用微生物降解水中油份，再经过生物滤池深度处理，降低了水中污染物的排放，使出水满足排放要求。
为实现上述目的，本发明通过以下技术方案实现：
含油碱性废水的处理工艺，以含油碱性废水和工业酸水为原料进行中和反应，中和反应后合格的水通过混凝池处理后，再采用气浮法进行预处理，预处理后的水经冷却塔冷却后进入生化反应池进行生化处理，生化反应池内控制温度为20-35℃，PH值6-9，在生化池中曝气，用微生物降解水中油份，再经过沉淀池进行污泥沉降处理除去水中悬浮物，沉淀后的废水再进入生物滤池，进行深度处理，满足排放要求，处理后，水的指标COD≤80mg/l;SS≤10mg/l;油≤5mg/l。所述的气浮法为压力溶气气浮、散流气浮、射流气浮或涡凹气浮;所述的生化处理方法有为接触氧化法、活性污泥法、SBR法或CASS法。

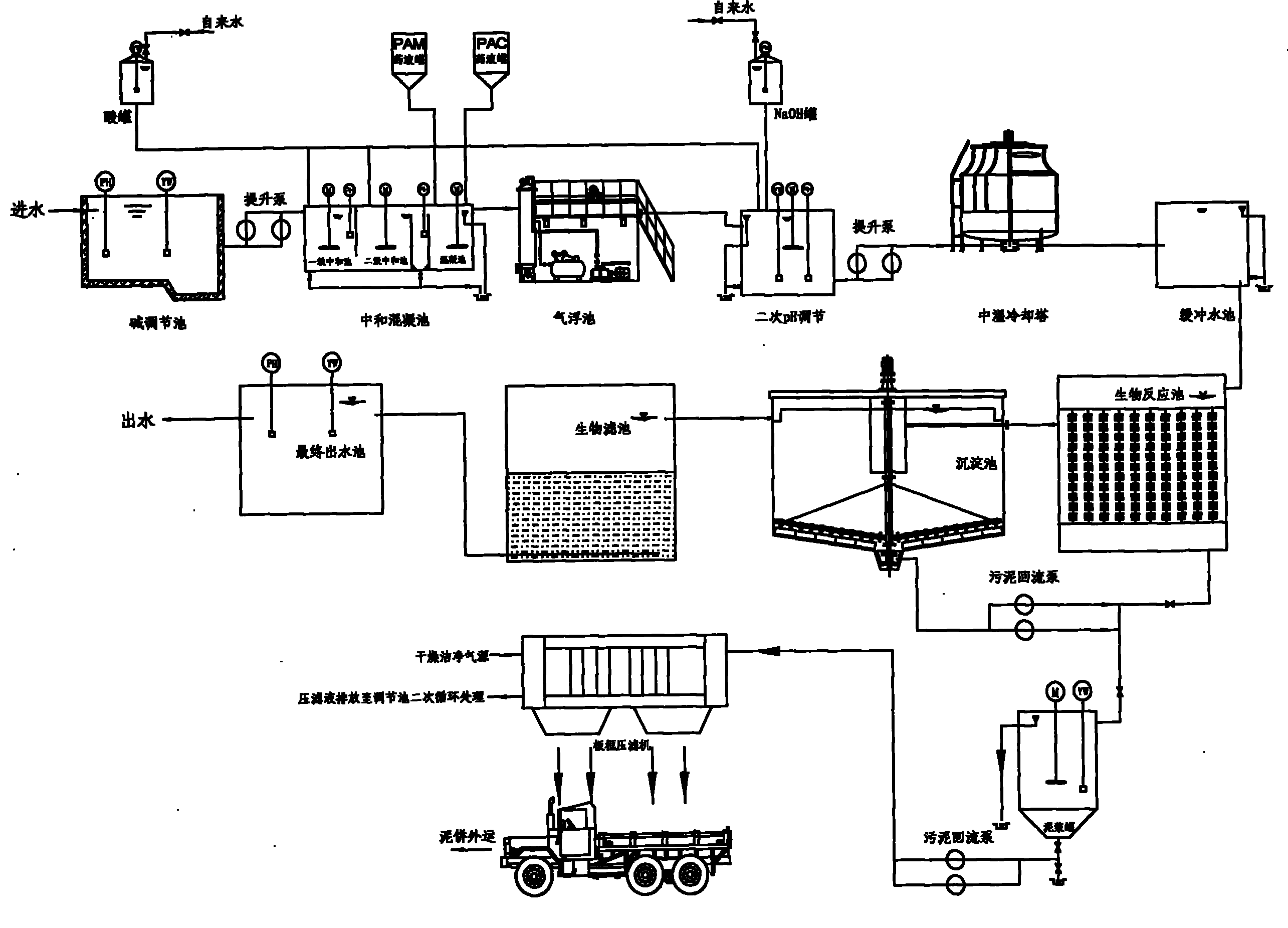

含油碱性废水的处理系统，由含油碱性废水中和处理系统、气浮预处理系统、冷却系统、生化处理系统、深度处理系统、污泥沉降系统、污泥脱水处理系统和化学加药系统组成;
含油碱性废水中和处理系统包括碱调节池、一级中和池、二级中和池和混凝池，碱调节池通过管路与一级中和池连接，在该管路上设有提升泵;在一级中和池和二级中和池中设置曝气和搅拌系统;与一级中和池和二级中和池相连的还有酸投加系统;二级中和池连接混凝池;
混凝池连接PAC药液罐和PAM药液罐，在连接管路上设有计量泵;PAC药液罐和PAM药液罐、HCl酸罐及NaOH药液罐构成化学加药系统;HCl酸罐连接一次中和池、二次中和池及二次PH调节池;NaOH药液罐连接二次PH调节池;二次PH调节池入口端连接气浮池，出口端连接中温冷却塔;
混凝池连接气浮预处理系统，气浮池设备上配刮油刮渣小车;气浮预处理系统通过二次PH调节池连接冷却系统中温冷却塔;二次PH调节池出口的连接管路上设有提升泵;中温冷却塔通过连接管路连接缓冲水池;缓冲水池通过连接管路连接生物反应池;生物反应池连接沉淀池，沉淀池连接生物滤池，生物滤池连接最终出水池;沉淀池和生物反应池还连接泥浆罐，泥浆罐连接板框压滤机，泥浆罐与板框压滤机之间的连接管路上设有污泥回流泵。
生化处理系统包括生物反应池、进出水管道和曝气风机，内部有生物填料;深度处理系统即生物滤池，包括内部填料和连接管道;污泥沉降系统由泥浆罐、污泥回流泵组成;污泥脱水处理系统由污泥浓缩池、泥浆罐和板框压滤机构成。
本发明与现有技术相比的有益效果是：
1)可以同时处理含油碱性废水和酸性废水，必要时还可以同时处理生活污水，整个系统基本无矿石填料的消耗，足以满足任何规模的酸碱废水处理系统(站)。
2)引入气浮预处理工序，降低了生化反应池的负荷，使出水更稳定;
3)用生物滤池代替了传统过滤器，保证了出水水质、减少了填料的消耗;
4)加酸加碱泵均由PLC控制，投加量由PLC经数学模型计算得出，保证了投加量的准确。
5)引入自动可调的K系数，人工智能，能自动根据PH的波动情况调整，在系统波动的情况下，自动得出更合理的数值，系统智能化程度高;也可根据经验人工干预。
6)具有投资小、运行费用低、资源广、反应充分、处理效果好、结构紧凑、管理方便的优点。
