申请日2008.08.04
公开(公告)日2009.06.10
IPC分类号C02F3/10
摘要
本实用新型涉及一种用于污水净化的悬浮填料，一种用于污水净化的悬浮填料，包括支架和塑料丝，所述支架的外表面设有若干簇塑料丝簇，塑料丝簇由若干根塑料丝组成。支架和塑料丝由具有立体结构的高分子合成材料制造，即使挂膜后比重也小于1g/cm3，若干根塑料丝形成塑料丝簇均匀分布于支架的外表面上，使所述悬浮填料的比表面积更大，溶解氧利用率更高，因此附着力比现有的悬浮填料更强，附着的微生物量更大，种群更丰富，脱膜快，剩余污泥产量低;去除BOD的同时，兼有脱氮除磷的功效。该技术方案可以改造老的污水处理设施，提高污水净化效果，使之获得新生。
权利要求书
1.一种用于污水净化的悬浮填料，包括支架(2)和塑料丝(5)，其特 征在于，所述支架(2)的外表面设有若干簇塑料丝簇(1)，塑料丝簇(1) 由若干根塑料丝(5)组成。
2.根据权利要求1所述一种用于污水净化的悬浮填料，其特征在于， 所述塑料丝(5)为波浪状。
3.根据权利要求2所述一种用于污水净化的悬浮填料，其特征在于， 所述支架(2)内部设有空腔(4)。

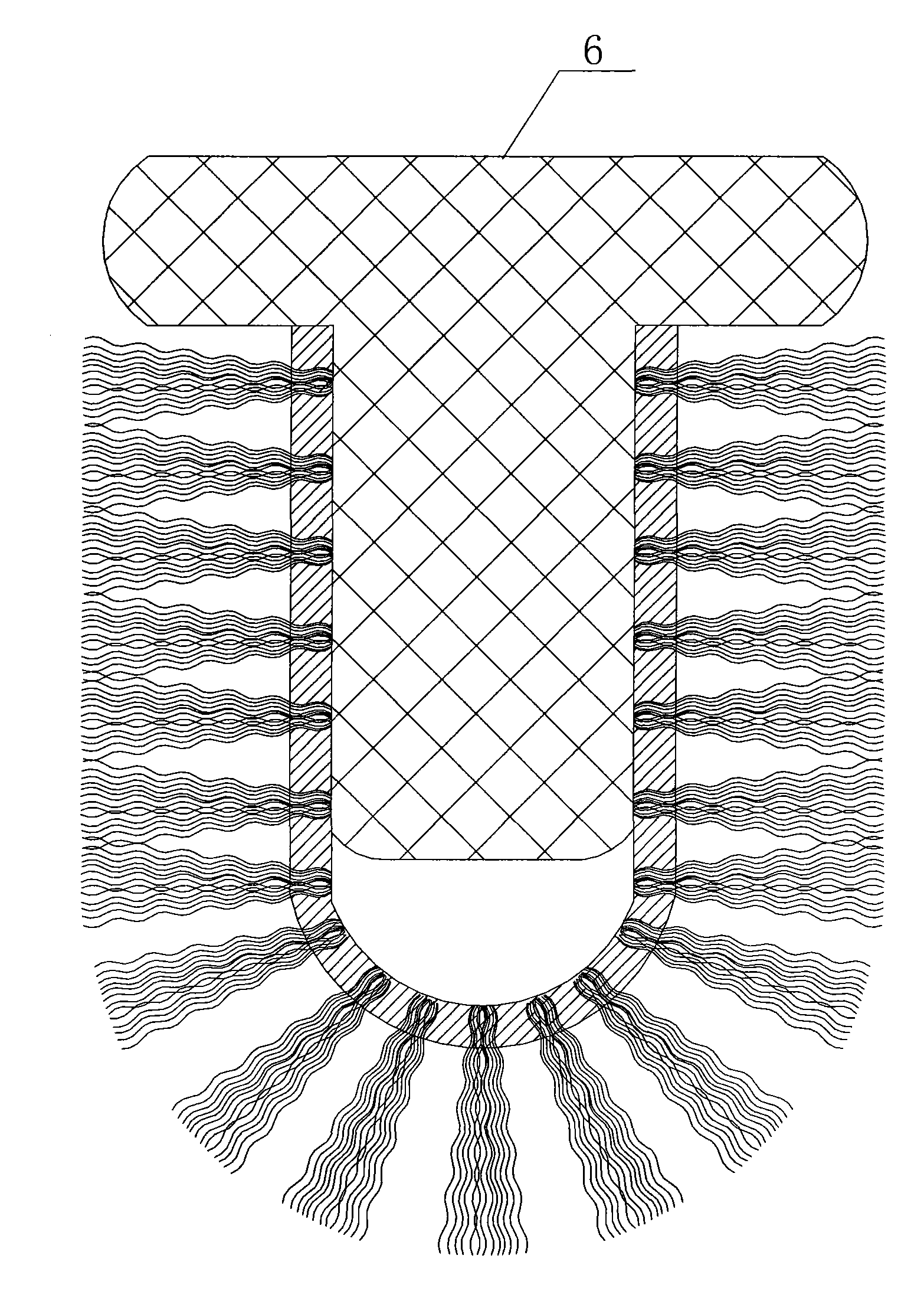

4.根据权利要求3所述一种用于污水净化的悬浮填料，其特征在于， 所述空腔(4)一端为开口(3)，支架(2)通过开口(3)填塞有轻质泡沫 塑料塞(6)。
5.根据权利要求4所述一种用于污水净化的悬浮填料，其特征在于， 所述每簇塑料丝簇(1)中的塑料丝(5)有30根-100根。
6.根据权利要求5所述一种用于污水净化的悬浮填料，其特征在于， 所述支架(2)上设有35簇-1000簇塑料丝簇(1)。
7.根据权利要求6所述一种用于污水净化的悬浮填料，其特征在于， 所述每簇塑料丝簇(1)中塑料丝(5)有75根，支架(2)分布有60簇塑 料丝簇(1)。
8.根据权利要求1或2或3或4或5或6或7所述一种用于污水净化 的悬浮填料，其特征在于，所述支架(2)为球形。
9.根据权利要求1或2或3或4或5或6或7所述一种用于污水净化 的悬浮填料，其特征在于，所述支架(2)为椭球形。
10.根据权利要求1或2所述一种用于污水净化的悬浮填料，其特征 在于，所述支架(2)为板状。
说明书
一种用于污水净化的悬浮填料
技术领域
本实用新型涉及一种悬浮填料，尤其涉及一种用于污水净化的悬浮填料。
背景技术
水是人类生存必不可少的条件之一，没有水，也就没有生命的存在，所 以我们要保护水资源。各种有害的物质，如农药、重金属、化学物质、致病微 生物、油类以及各种废弃放射性物质被人为地排入水中，并超出了水本身的净 化能力，于是就发生了水污染。水污染不仅破坏了生态环境，而且使水资源短 缺问题更为严重。因此，高效率的污水处理技术是非常需要的。
目前，在生物膜法处理各种有机污水中，已经开发多种悬浮填料，如整 体呈环形的环状悬浮填料、整体呈空心柱状的柱状悬浮填料、整体呈球形的球 形悬浮填料等。
现有悬浮填料采用特制塑料和树脂制成，如由纤维丝球体、网格外壳和 通心多孔柱体组成的球形填料。该填料已经面世十余年，比重接近1g/cm3， 在水面上下浮动，使填料具有好氧、兼氧、厌氧等功能。但是该悬浮填料的比 表面积较小，微生物附着力差。而且这种悬浮填料往往是运行初期效果较好， 在挂膜后比重往往会超过1g/cm3，沉于水底，起不到运行初期的效果。
发明内容
本实用新型针对现有技术存在微生物附着在悬浮填料的附着能力不强， 附着微生物种类少等技术缺陷，提供了一种微生物附着力强，并且即使挂膜后 也可以长期处于悬浮状态的用于污水净化的悬浮填料。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
一种用于污水净化的悬浮填料，包括支架和塑料丝，所述支架的外表面设 有若干簇塑料丝簇，所述塑料丝簇由若干根塑料丝组成。
作为优选，所述塑料丝为波浪状。波浪状可以增加表面积，塑料丝表面可 以设有毛刺，增加粗糙度，增加微生物的附着能力。
作为优选，所述支架内部设有空腔。空腔可以减少支架的用料，减轻支架 重量，节约成本，同时更有利于填料悬浮在污水中，当然也可以采用轻质实心 材料。
作为优选，所述空腔一端为开口，支架通过开口填塞有轻质泡沫塑料塞。 增加轻质泡沫塑料塞可以减小填料的比重，长期可以悬浮在污水中而不沉入水 底。
作为优选，所述每簇塑料丝簇中的塑料丝有30根至100根。每簇30根至 100根保证其有适当的微生物附着体。
作为优选，所述支架设有35簇至1000簇塑料丝簇。
作为优选，所述每簇塑料丝簇中塑料丝有75根，支架分布有60簇塑料丝 簇。
作为优选，所述支架为球形，球形更有利于在水中悬浮，且球形填料可以 在污水中各方向旋转，充分地与污水接触，充分利用球形表面的每一簇塑料丝。
作为优选，所述支架为椭球形。可以朝某个方向正反旋转，增加附着力。
作为优选，所述支架为板状。
按本实用新型技术方案，采用塑料丝形成塑料丝簇的均匀分布于支架上， 所述悬浮填料的比表面积，而且悬浮填料本身又由具有立体空间结构的高分子 合成塑料制成，在污水中具有良好的稳定性和物理化学性能，使所述悬浮填料 的使用寿命长达十年以上，且塑料丝表面经特殊处理，如拉毛、弯曲等，容易 挂膜，而且即使挂膜后确保比重也小于1g/cm3，可以使所述悬浮填料长期处 于悬浮状态，同时该悬浮填料呈立体丝状结构具有切割气泡能力强、空间体积 利用率大、溶解氧利用率高，无死区等特点，附着生物量大，附着微生物量丰 富，脱膜快，剩余污泥产量低，难降解物质去除效果好，使填料永远具有好氧、 兼氧、厌氧等功能，为硝化菌，反硝化菌，聚磷菌等附着创造关键微观环境， 可以稳定去除BOD、N、P等物质。因其结构，可直接投加，无需固定。
