申请日2007.06.25
公开(公告)日2008.05.21
IPC分类号C02F1/40
摘要
本实用新型是一种适用于各类餐饮场所的厨余污水分油器，包括：罐体;安装在罐体之内的用于油水分离的聚油滤芯;位于罐体上部的用于排放分离出的污油的污油排放装置;以及固定在罐体内壁一侧的用于溢出净水的溢出管。本实用新型结构简单、油水分离效果好、适合于城镇大小酒店，远洋客轮厨余污水的油水分离。
权利要求书
1.一种厨余污水分油器，其特征在于包括：
罐体(17);
安装在罐体(17)之内的用于油水分离的聚油滤芯(3)，其内部容纳来 自罐体外部的污水;
位于罐体(17)上部的用于排放分离出的污油的污油排放装置;以及
固定在罐体(17)内壁一侧和所述聚油滤芯(3)之外的用于溢出净水的 溢出管(5)。
2.根据权利要求1所述的厨余污水分油器，其特征在于还包括：
安装在罐体(17)入口处的污水进水口(19)，该进水口(19)连通所述 聚油滤芯(3)内部;
安装在罐体(17)外部的净水出水管(20)，该净水出水管(20)的入口 连接所述溢出管(5)的出口;
安装在罐体(17)外部的排油管(23)，该排油管(23)连接所述污油排 放装置。
3.根据权利要求1或2所述的厨余污水分油器，其特征在于，所述聚油 滤芯(3)是顶部密封、底部开口的多层结构的筒体。
4.根据权利要求3所述的厨余污水分油器，其特征在于，所述聚油滤芯 (3)的多层结构筒体包括：
位于筒体外侧的将小油滴聚结为大油滴的聚结层(34)，以及
邻接所述聚结层(34)的用于破坏油水分子结合力的破乳层(33)。
5.根据权利要求4所述的厨余污水分油器，其特征在于，所述聚油滤芯 (3)的多层结构筒体还包括：
邻接所述破乳层(33)的用于滤除污水中的杂物的不锈钢网精滤层(32)。
6.根据权利要求4所述的厨余污水分油器，其特征在于，所述破乳层(33) 是有机纤维层。
7.根据权利要求4所述的厨余污水分油器，其特征在于，所述聚结层(34) 是化学纤维层。
8.根据权利要求1或2所述的厨余污水分油器，其特征在于，所述污油 排放装置是由金属孔板和喷涂聚四氟乙烯的不锈钢网制成的阻水滤芯(4)。
9.根据权利要求4所述的厨余污水分油器，其特征在于，所述聚油滤芯 (3)可拆卸地安装到固定在罐体下内壁上的支撑座(10)上。
10.根据权利要求8所述的厨余污水分油器，其特征在于，所述阻水滤 芯(4)可拆卸地安装在罐体(17)上部的封盖(13)上。
说明书
厨余污水分油器
技术领域
本实用新型涉及厨房排放水污油分离器，特别涉及城市酒店及客船餐厅 排放水中污油分离器。
背景技术
随着人们物质生活的不断提高，城镇大饭店、大宾馆不断增多;我国加 入世贸组织后，与世界各国的交流日益增加，客轮、远洋客轮的出海率也不 断增加，因此餐厅排放水对城市环境的污染问题，客轮厨余污水对海洋的污 染问题，已经成为当今社会的一个严重问题，已经影响到与交流国家的国际关 系。
另一方面，对厨房污水进行处理，以便水的循环利也是节约水资源的重 要课题。
发明内容
本实用新型的目的是提供一种适用于各类厨房使用的厨余污水分油器。
本实用新型的上述目的是这样实现的，一种厨余污水分油器，包括：
罐体;
安装在罐体之内的用于油水分离的聚油滤芯，其内部容纳来自罐体外部 的污水;
位于罐体上部的用于排放分离出的污油的污油排放装置;以及
固定在罐体内壁一侧和所述聚油滤芯的用于溢出净水的溢出管。
本实用新型的厨余污水分油器还包括：安装在罐体入口处的污水进水口， 该进水口连通所述聚油滤芯的内部;
安装在罐体外部的净水出水管，该净水出水管的入口连接所述溢出管的 出口;
安装在罐体外部的排油管，该排油管连接所述污油排放装置。
其中，所述聚油滤芯是顶部密封、底部开口的多层结构的筒体。
其中，所述聚油滤芯的多层结构筒体包括：
位于筒体外侧的将小油滴聚结为大油滴的聚结层，以及
邻接所述聚结层的用于破坏油水分子结合力的破乳层。
其中，所述聚油滤芯的多层结构筒体还包括：
邻接所述破乳层的用于滤除污水中的杂物的不锈钢网精滤层。
其中，所述破乳层是有机纤维层;所述聚结层是化学纤维层。
其中，所述污油排放装置是由金属孔板和喷涂聚四氟乙烯的不锈钢网制 成的阻水滤芯。
其中，所述聚油滤芯可拆卸地安装到固定在罐体下内壁上的支撑座上。
其中，所述阻水滤芯可拆卸地安装在罐体上部的封盖上。
本实用新型具有结构简单、油水分离效果好、适合于城镇大小酒店，远 洋客轮厨余污水的油水分离的技术效果。

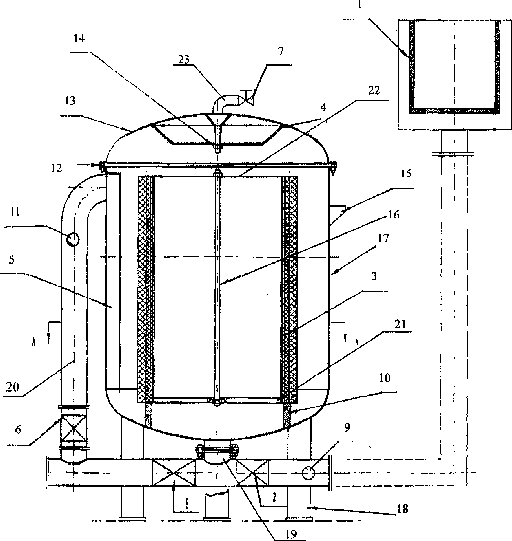

下面结合附图对本实用新型进行详细说明。
