申请日2007.06.27
公开(公告)日2008.09.03
IPC分类号F04D29/10
摘要

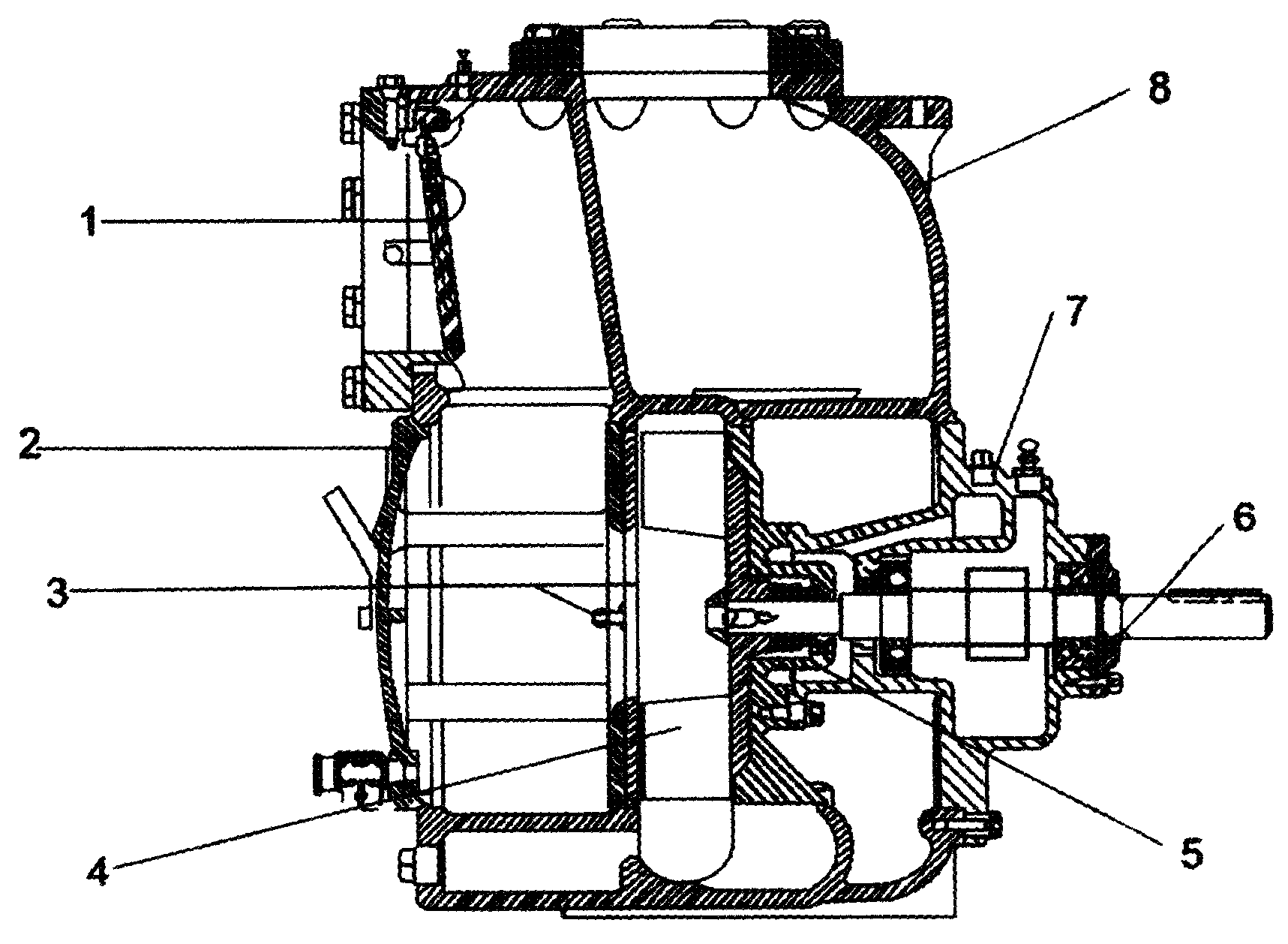

本实用新型公开了一种组装方便，经久耐用的带有总装式机械密封装置的污水泵。本实用新型所述的污水泵由拍门、前盖、衬板、叶轮、总装式机械密封、轴、轴承体和泵体组成;在所述的轴的内端设置有总装式机械密封结构;在所述的前盖与叶轮间设置有前置供水通道仓;本实用新型所具有独特的总装式机械密封结构，安装方便、不需调位、节省安装和维护时间、有利于提高工作效率，无堵塞叶片，可更换衬板，易于维护的保护装置设计结构，更适宜于污水的处理。
权利要求书
1. 一种带有总装式机械密封装置的污水泵，由拍门、前盖、衬板、 叶轮、总装式机械密封、轴、轴承体、泵体组成，其特征是：在所述 的轴的内端设置有总装式机械密封结构。
2. 如权利要求1所述的一种带有总装式机械密封装置的污水泵，其 特征是：所述的总装式机械密封结构由两个光洁的平直平面在介质压 力和弹簧力的作用下紧密贴合。
3. 如权利要求1或2所述的一种带有总装式机械密封装置的污水泵， 其特征是：总装式机械密封装置的内部为轴套内台节与O形圈在轴上 精密连接，叶轮后端连接传动弹簧。
4. 如权利要求1或2或3所述的一种带有总装式机械密封装置的污 水泵，其特征是：总装式机械密封装置的外部由轴套、动环、推环、 密封圈、锥度弹簧用夹簧依次连接成的联体式机械密封。
说明书
带有总装式机械密封装置的污水泵
技术领域
本实用新型涉及一种污水泵，特别是一种用于市政污水和工业废 水处理的带有总装式机械密封装置的污水泵。
背景技术
传统污水泵的密封装置采用分体式的机械密封，在安装时需要调 位，安装耗时多，整个系统的使用寿命低，在系统的维护中有诸多不 便。
发明内容
本实用新型的目的是设计一种组装方便，经久耐用的带有总装式 机械密封装置的污水泵。
本实用新型的目的是按如下的方式来实现的：本实用新型所述的 污水泵由拍门、前盖、衬板、叶轮、总装式机械密封、轴、轴承体和 泵体组成;在所述的轴的内端设置有总装式机械密封结构。在所述的 前盖与叶轮间设置有前置供水通道仓。
本实用新型所具有独特的总装式机械密封结构，安装方便、不需 调位、节省安装和维护时间、有利于提高工作效率，无堵塞叶片，可 更换衬板，易于维护的保护装置设计结构，更适宜于污水的处理。
其独特的战列舰式外形结构，属独家首创。目前该系列泵有从口 径Φ50到350Φ多种规格，流量10～1200m3/h，扬程7～40m。
所述的总装式机械密封结构由两个光洁的平直平面在介质压力 和弹簧力的作用下紧密贴合，端面维持一层极薄的流体膜起到平衡压 力和润滑端面的作用，两个面做相对旋转运动;其内部为轴套内台节 与O形圈在轴上精密连接，叶轮后端连接传动弹簧;外部由轴套、动 环、推环、密封圈、锥度弹簧用夹簧依次连接成的联体式机械密封。
本实用新型的积极效果是：安装方便，不需要调位，节省安装时 间，装置拆卸方便，抵抗热胀冷缩的能力强，使用寿命长。
