申请日2007.06.28
公开(公告)日2008.05.28
IPC分类号B01D21/00
摘要
本实用新型公开了一种用于铝工业及电力行业厂矿煤堆场的含煤灰污水澄清循环利用系统，它包括煤堆场(1)，在煤堆场(1)附近有煤泥澄清池(6)、(7)，煤堆场(1)通过地沟(2)与煤泥澄清池(6)、(7)连接，煤泥澄清池(6)、(7)与清水池(8)、(9)连接，清水池(8)、(9)通过水泵(10)及水管连接煤堆场(1)。煤泥澄清池(6)、(7)根据异重流原理进行设计计算确定澄清池的尺寸，通过开启及关闭闸门(3)、(4)、(5)实现澄清池(6)、(7)的交替使用。本实用新型配置简单，成本低廉，易于实施，应用在铝工业及电力行业厂矿的煤堆场，可循环使用喷洒水，减少污染排放，节约水资源。
权利要求书
1.一种含煤灰污水澄清循环利用系统，它包括煤堆场(1)，其特征 在于：在煤堆场(1)附近设置有煤泥澄清池(6)、(7)，煤堆场(1)通过地沟(2)与 煤泥澄清池(6)、(7)连接，煤泥澄清池(6)、(7)与清水池(8)、(9)连接，清水 池(8)、(9)通过水泵(10)及水管连接煤堆场(1)。
说明书
含煤灰污水澄清循环利用系统
技术领域
本实用新型涉及一种煤堆场污水澄清循环利用系统。
背景技术
在铝工业及电力行业的很多厂矿中，煤堆场内设有喷洒设施，喷洒后从煤堆场排出的含 煤灰污水如果直接排走，污染环境，既不符合环保要求，也浪费了水资源。
实用新型内容
本实用新型的目的在于：提供一种含煤灰污水澄清循环利用系统，该系统配置简单，成 本低廉，实施简单，既解决了环保问题，又节约了水资源。
本实用新型是这样构成的：它包括煤堆场(1)，在煤堆场(1)附近有煤泥澄清池(6 )、(7)，煤堆场(1)通过地沟(2)与煤泥澄清池(6)、(7)连接，煤泥澄清池(6) 、(7)与清水池(8)、(9)连接，清水池(8)、(9)通过水泵(10)及水管连接煤堆 场(1)。
煤泥澄清池(6)、(7)是根据异重流原理设计，即灰水混合物进入池中形成一定浓度 的悬浮层，此层灰粒的沉淀主要靠相互之间的碰撞消能来实现，其沉淀效率极高，一般在90 %以上。

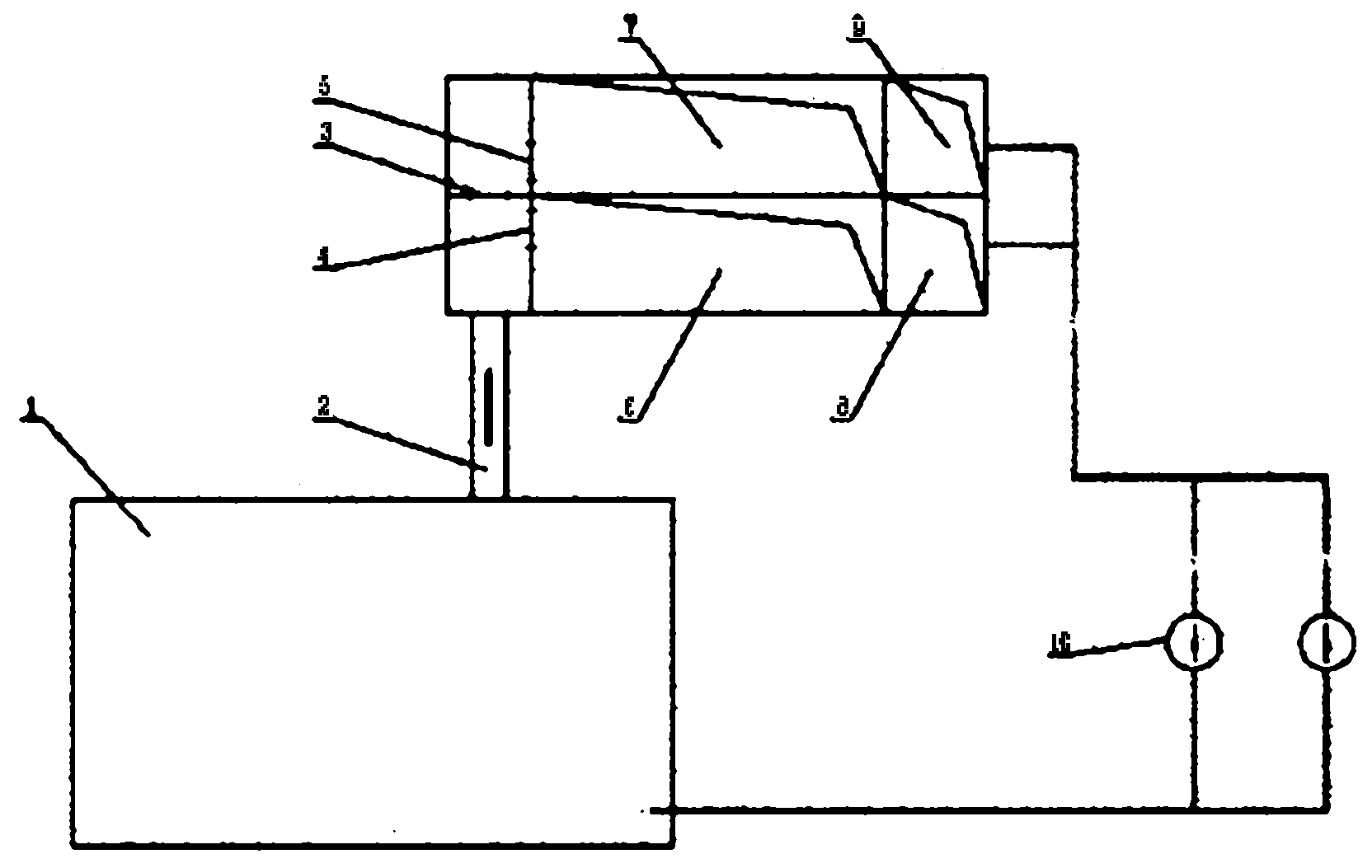

工作时，煤堆场(1)流出的含煤灰污水通过地沟(2)流至煤泥澄清池(6)、(7)， 澄清池(6)、(7)交替使用。当澄清池(6)在澄清出灰时，关闭闸门(4)，打开闸门( 3)、(5)，使含煤灰污水流入澄清池(7)。当澄清池(7)在澄清出灰时，则关闭闸门( 3)、(5)，打开闸门(4)，使含煤灰污水流入澄清池(6)。澄清后的清水分别进入清水 池(8)、(9)，由水泵(10)将清水池的清水送至煤堆场(1)作为喷洒水循环使用。
本实用新型通过煤泥澄清池将含煤灰污水澄清，然后用水泵再送回煤堆场循环使用，可 实现环保，减少污染排放，循环使用喷洒水，可节约水资源。
