申请日2007.06.29
公开(公告)日2008.05.21
IPC分类号C02F1/00; C02F103/24
摘要
本实用新型涉及污水分流设备，特别是用于制革企业转鼓生产工序中的圆形转盘污水分流处理装置。其特征是包括污水进管3与分流导管接口4，在分流导管接口4上方安装圆形底座1，圆形转盘2在圆形底座1上滑动配合;在圆形转盘2中设置有一弯管5，弯管5的出口对应圆形底座1上的圆周分布的污水分流导管接口4，弯管5的入口处与污水进管6相对接;弯管5的形状是S形。由于把分流导管集中在一个圆形底座下，用圆形转盘中的弯管对接进行排放污水，并且分流处理，减少铺设分流导管的占地，同时又大大方便操作。
权利要求书
1.圆形转盘污水分流处理装置，包括污水进管(3)与分流导管接口(4)， 其特征是在分流导管接口(4)上安装圆形底座(1)，圆形转盘(2)在圆形 底座(1)上滑动配合;在圆形转盘(2)中设置有一弯管(5)，弯管(5) 的出口对应圆形底座(1)上的圆周分布的污水分流导管接口(4)，弯管(5) 入口处与污水进管(3)相对接。
2.根据权利要求1所说的圆形转盘污水分流处理装置，其特征是所说的弯 管(5)的形状是S形。
说明书
圆形转盘污水分流处理装置
技术领域
本实用新型涉及污水分流设备，特别是用于制革企业转鼓生产工序中的圆形 转盘污水分流处理装置。
背景技术
以往，制革企业把转鼓生产工序中排放出来的污水，都要从分流导管中按照 分门别类进行排放，因此都要把分流导管一直铺设到每只转鼓前面，这样既占 地方又不方便操作。
实用新型内容
本实用新型的目的是针对上述缺陷，提供一种圆形转盘污水分流处理装置。

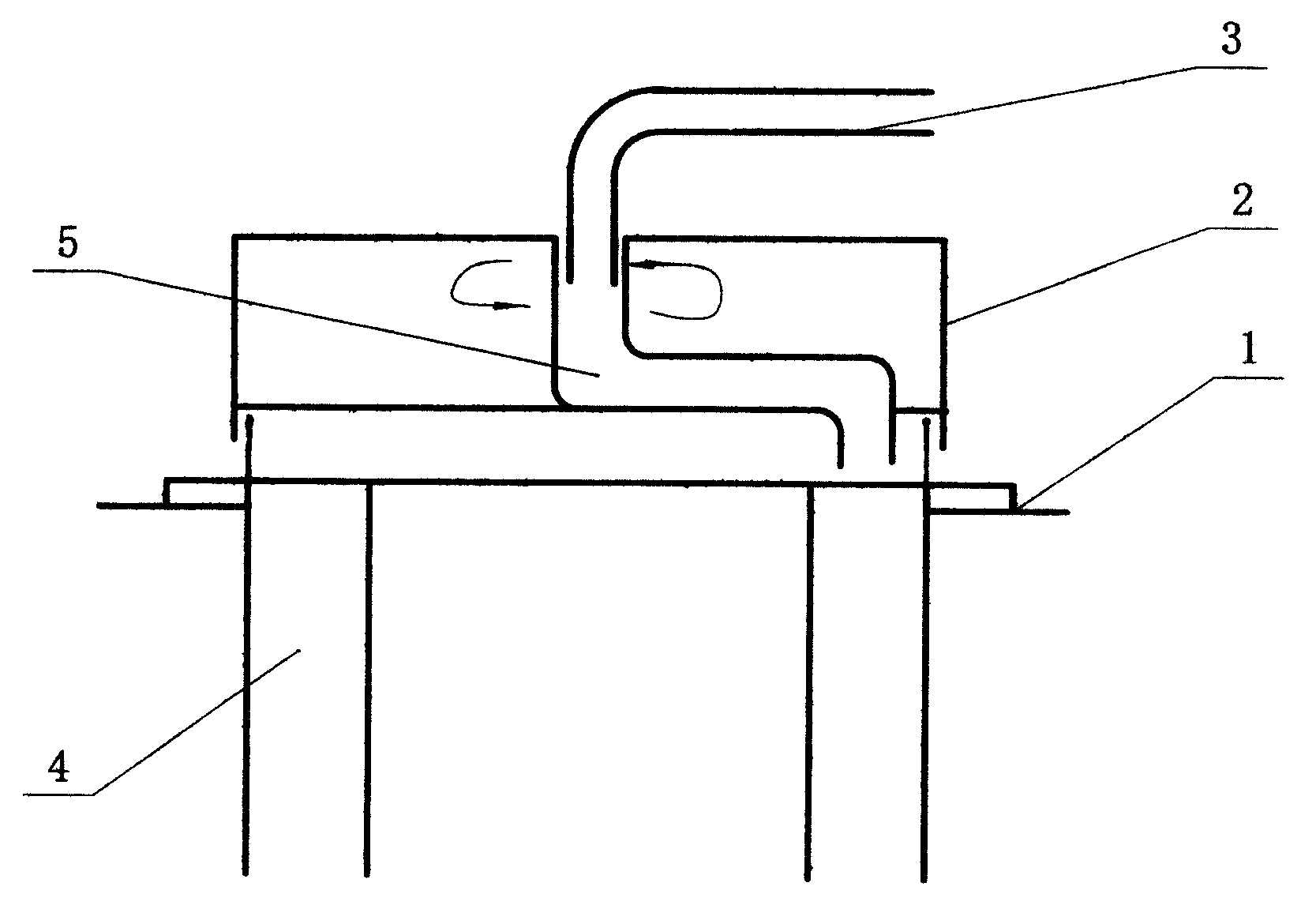

本实用新型的技术方案是圆形转盘污水分流处理装置，包括污水进管(3) 与分流导管接口(4)，其特征是在分流导管接口(4)上安装圆形底座(1)，圆 形转盘(2)在圆形底座(1)上滑动配合;在圆形转盘(2)中设置有一弯管(5)， 弯管(5)的出口对应圆形底座(1)上的圆周分布的污水分流导管接口(4)， 弯管(5)入口处与污水进管(3)相对接。
所说的弯管(5)的形状是S形。
本实用新型的优点是由于把分流导管集中在一个圆形底座下，用圆形转盘 中的弯管对接进行排放污水，并且分流处理。减少铺设分流导管的占地，同时 又大大方便操作。
