申请日2007.08.03
公开(公告)日2008.08.13
IPC分类号C02F1/28; C02F1/78
摘要
一种家用臭氧活性炭连用水处理装置，其特殊之处在于：过滤筒与臭氧发生器通过一连用防倒流装置联接在一起;所述连用防倒流装置包括三通连接管件、单向阀和防倒流器;所述防倒流器内有一溢流堰，三通连接管件与单向阀固定连接，单向阀的另一端与防倒流器连接，防倒流器的进气端与臭氧发生器连接。由于采用这样的结构，与现有技术相比，省去了前置过滤器、射水器、电磁阀，简化结构;单向阀能有效地防止水进入臭氧发生器，防倒流装置能更好地防止由单向阀渗漏的水进入臭氧发生器，故它不仅结构简单，而且能有效地防止水流到臭氧发生器。
权利要求书
1、一种家用臭氧活性炭连用水处理装置包括装有活性炭的过滤筒、臭氧 发生器，其特征在于：过滤筒与臭氧发生器通过一连用防倒流装置联接在一 起;所述连用防倒流装置包括三通连接管件、单向阀和防倒流器;所述防倒 流器内有一溢流堰，三通连接管件具有一条直线上的进水口、出水口和与进、 出水口方向垂直的横连接口，横连接口与单向阀出气端固定连接，单向阀的 另一端与防倒流器的出气端连接，防倒流器的进气端与臭氧发生器连接。
2、根据权利要求1所述的家用臭氧活性炭连用水处理装置，其特征在于： 所述单向阀由壳体、锥形的弹簧和阻塞球构成。
3、根据权利要求1或2所述的家用臭氧活性炭连用水处理装置，其特征 在于：所述防倒流器的溢流堰为防倒流器本体底部由下向上、往本体内凸的 凸起。
说明书
家用臭氧活性炭连用水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其是一种臭氧、活性炭的水处理装 置。
背景技术
目前现有技术，臭氧、活性碳水处理装置包括前置水处理器、射水器、 臭氧混合筒、臭氧发生器和过滤器。前置过滤器与射水器、臭氧混合筒与过 滤器之间的管路上安装有电磁阀，臭氧发生器与臭氧混合筒连接。存在问题 是：结构复杂，臭氧混合筒内的水流到臭氧发生器内，造成臭氧发生器损坏。
发明内容
本实用新型的目的是：提供一种家用臭氧活性炭连用水处理装置，它不 仅结构简单，而且能有效地防止水流到臭氧发生器。

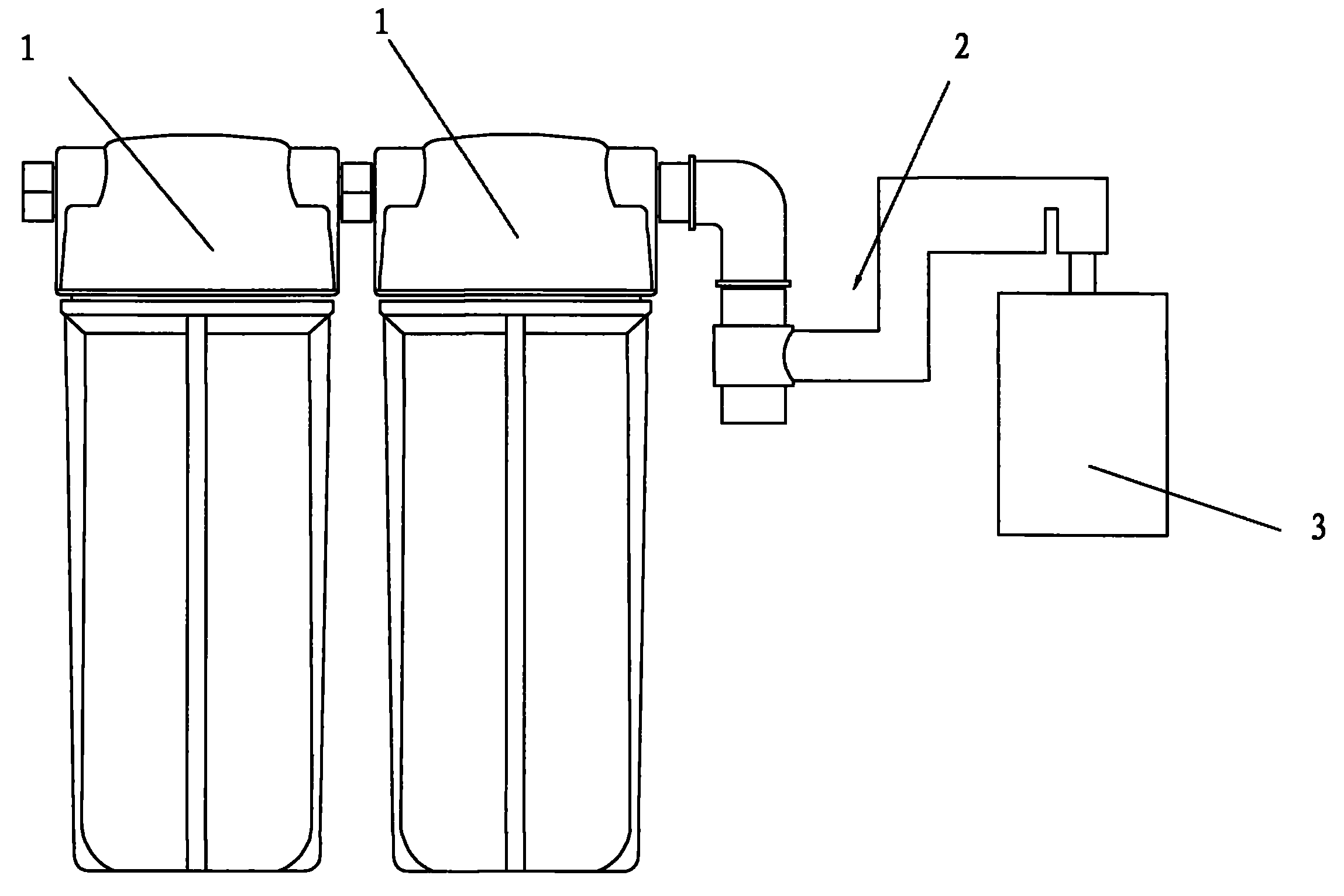

本实用新型是这样实现的：一种家用臭氧活性炭连用水处理装置包括装 有活性炭的过滤筒、臭氧发生器，其特殊之处在于：过滤筒与臭氧发生器通 过一连用防倒流装置联接在一起;所述连用防倒流装置包括三通连接管件、 单向阀和防倒流器;所述防倒流器内有一溢流堰，三通连接管件具有一条直 线上的进水口、出水口和与进、出水口方向垂直的横连接口，横连接口与单 向阀出气端固定连接，单向阀的另一端与防倒流器的出气端连接，防倒流器 的进气端与臭氧发生器连接。
所述的家用臭氧活性炭连用水处理装置，其特殊之处在于：所述单向阀 由壳体、锥形的弹簧和阻塞球构成。
所述的家用臭氧活性炭连用水处理装置，其特殊之处在于：所述防倒流 器的溢流堰为防倒流器本体底部由下向上、往本体内凸的凸起。
本实用新型家用臭氧活性炭连用水处理装置，过滤筒与臭氧发生器通过 一连用防倒流装置联接在一起;所述连用防倒流装置包括三通连接管件、单 向阀和防倒流器;所述防倒流器内有一溢流堰，三通连接管件具有一条直线 上的进水口、出水口和与进、出水口方向垂直的横连接口，横连接口与单向 阀出气端固定连接，单向阀的另一端与防倒流器的出气端连接，防倒流器的 进气端与臭氧发生器连接。由于采用这样的结构，与现有技术相比，省去了 前置过滤器、射水器、电磁阀，简化结构;单向阀能有效地防止水进入臭氧 发生器，防倒流装置能更好地防止由单向阀渗漏的水进入臭氧发生器，故它 不仅结构简单，而且能有效地防止水流到臭氧发生器。
