申请日2007.08.03
公开(公告)日2008.03.12
IPC分类号E04H5/02
摘要
本发明属于建筑领域，具体是一种废水循环零排放的新型工厂。一般工厂建造于地面直接排放其废水，即使其有污水处理设备也是建于地面的露天型，很容易有蒸发和渗漏，处理并不彻底。本发明设有地下凹陷的防渗建筑，生产车间建造在地下防渗建筑上，生产车间直接吊装在地下防渗建筑上，两者配合形成对生产车间排出的废水的密封罐装。与现有技术相比，本发明具有如下有益效果：广泛适用于造纸、染整、皮革、电镀等行业的工业废水循环回收处理，封闭式的循环系统保证生产车间零排放无渗漏，对地表环境和地下水系统都无妨害，真正实现了零排放的生产模式和水资源的循环回收利用，节约水资源并且消除了环境污染。
权利要求书
1.废水循环零排放的新型工厂，其特征在于：设有地下凹陷的 防渗建筑，生产车间建造在地下防渗建筑上。
2.根据权利要求1所述的废水循环零排放的新型工厂，其特征 在于：生产车间直接吊装在地下防渗建筑上，两者配合形成对生产车 间排出的废水的密封罐装。
3.根据权利要求2所述的废水循环零排放的新型工厂，其特征 在于：防渗建筑的建筑深度远低于其他工业用或民用的地下排水设施 的水位线。
4.根据权利要求3所述的废水循环零排放的新型工厂，其特征 在于：防渗建筑内设有污水处理设备，生产车间的废水排入污水处理 设备，净化处理后的生产用水输送到生产车间循环使用，净化处理后 的污泥用作植物培养物或建筑材料。
5.废水循环零排放的新型工厂的防渗建筑结构，其特征在于： 防渗建筑具有多个防渗层，从里到外包括PP耐酸碱槽、环氧树脂玻 纤层、沙泥砂浆层和防水布层;生产车间直接吊装在PP耐酸碱槽上， 两者配合形成对生产车间排出的废水的密封罐装。
6.根据权利要求5所述的废水循环零排放的新型工厂的防渗建 筑结构，其特征在于：PP耐酸碱槽的上沿与周边地面之间设有阻流 装置。
7.根据权利要求6所述的废水循环零排放的新型工厂的防渗建 筑结构，其特征在于：阻流装置是地面与PP耐酸碱槽的上沿结合处 凹陷形成的沟渠。
8.根据权利要求7所述的废水循环零排放的新型工厂的防渗建 筑结构，其特征在于：环氧树脂玻纤层、沙泥砂浆层和防水布层分别 延伸至防渗建筑周边的地层中。
9.根据权利要求8所述的废水循环零排放的新型工厂的防渗建 筑结构，其特征在于：生产车间的地面铺设有环氧树脂耐酸碱地坪。
说明书
废水循环零排放的新型工厂及其防渗建筑结构
技术领域
本发明属于建筑领域，具体是一种废水循环零排放的新型工厂及 其防渗建筑结构。
背景技术
随着工业化进程的推进，造纸、染整、皮革、电镀等行业的工业 废水导致对水资源的大量浪费和严重污染，直接影响了人类和各种生 物的生存，减小工业废水的污染是一个意义深远的课题。一般工厂建 造于地面直接排放其废水，即使其有污水处理设备也是建于地面的露 天型，很容易有蒸发和渗漏，处理并不彻底。
发明内容
本发明的目的在于，实现一种无渗漏、利于环保同时可以再生资 源的废水循环零排放的新型工厂。
为了实现上述目的，本发明采用了如下的技术方案：

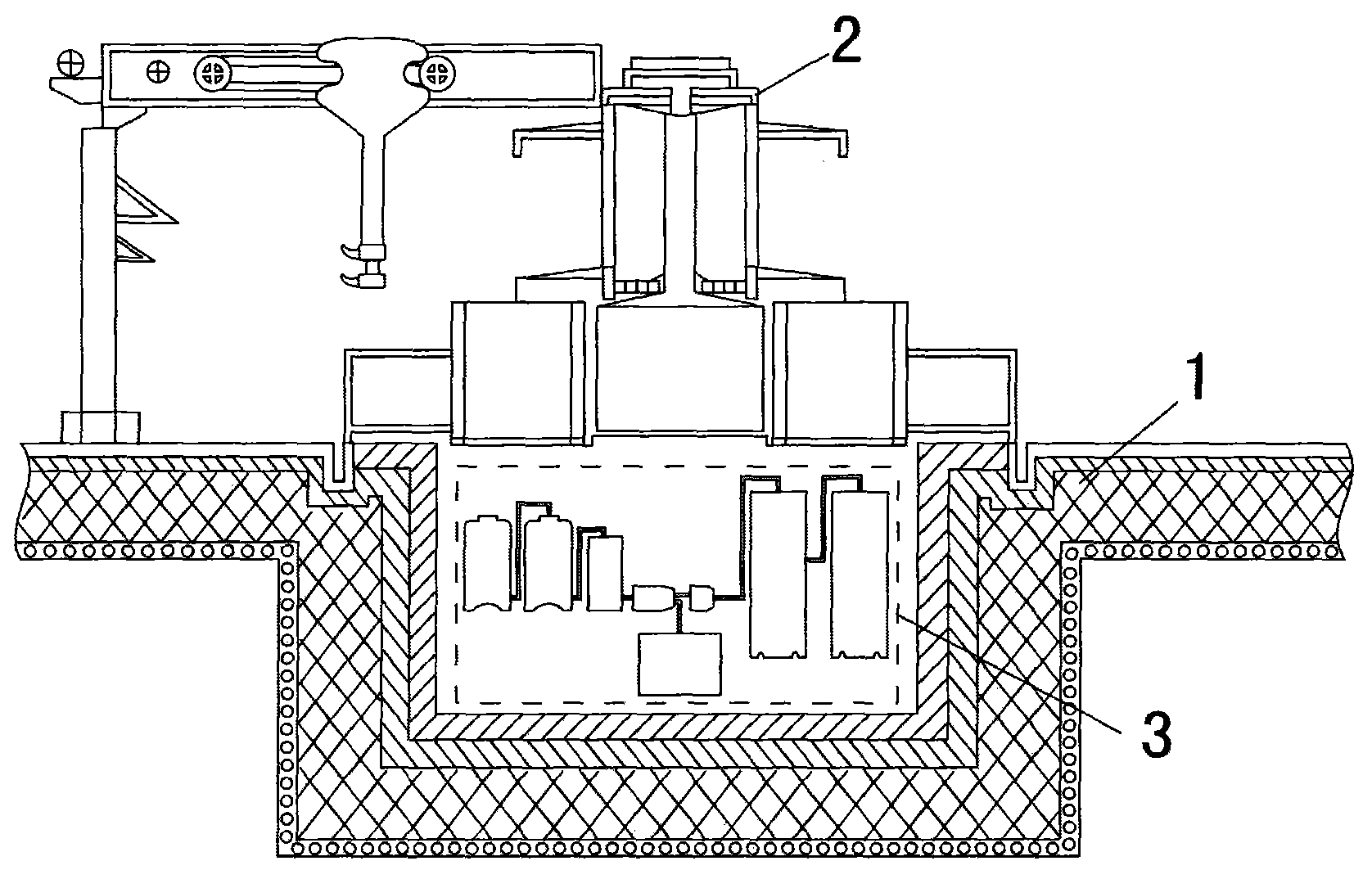

废水循环零排放的新型工厂，设有地下凹陷的防渗建筑1，生产 车间2建造在地下防渗建筑1上。
作为上述技术方案的改进，生产车间2直接吊装在地下防渗建筑 1上，两者配合形成对生产车间排出的废水的密封罐装。
作为上述技术方案的改进，防渗建筑1的建筑深度远低于其他工 业用或民用的地下排水设施的水位线。
作为上述技术方案的改进，防渗建筑内设有污水处理设备3，生 产车间2的废水排入污水处理设备3，净化处理后的生产用水输送到 生产车间2循环使用，净化处理后的污泥用作植物培养物或建筑材 料。
本发明的另一目的在于提供一种用于上述废水循环零排放的新 型工厂的防渗建筑结构的防渗建筑结构，技术方案如下：
废水循环零排放的新型工厂的防渗建筑结构，防渗建筑具有多个 防渗层，从里到外包括PP耐酸碱槽11、环氧树脂玻纤层12、沙泥砂 浆层13和防水布层14;生产车间2直接吊装在PP耐酸碱槽上，两 者配合形成对生产车间2排出的废水的密封罐装。
作为上述技术方案的改进，PP耐酸碱槽11的上沿与周边地面间 设有阻流装置15。
作为上述技术方案的改进，阻流装置15是地面与PP耐酸碱槽 11的上沿结合处凹陷形成的沟渠。
作为上述技术方案的改进，环氧树脂玻纤层12、沙泥砂浆层13 和防水布层14分别延伸至防渗建筑周边的地层中。
作为上述技术方案的改进，生产车间的地面铺设有环氧树脂耐酸 碱地坪16。
