申请日2008.11.14
公开(公告)日2009.05.06
IPC分类号E03C1/12; E03D11/11; E03C1/20
摘要
本发明涉及一种整体式回收净化洗浴污水再利用系统，属于日常家用节能设备技术领域。特征是：所述浴缸(池)与净化器连接，净化器与蓄水箱连接;净化器的一端与浴缸(池)连接，另一端净化器出水口与蓄水箱连接;蓄水箱上设置一个蓄水箱溢水口和下水管道连接;蓄水箱下方设置有一个微型水泵;微型水泵出水口与座便器连接。本发明利用日常生活中，浴缸(池)中的洗浴污水通过净化器净化，净化后的水通过蓄水箱的微型水泵提供给座便器冲除便物，从而节约用水。节水效果明显，按每人每天洗澡一次，每次10公斤计算，每天按2亿国内城镇居民计量每天节约约200万立方水，每天节约计人民币400万。
翻译权利要求书

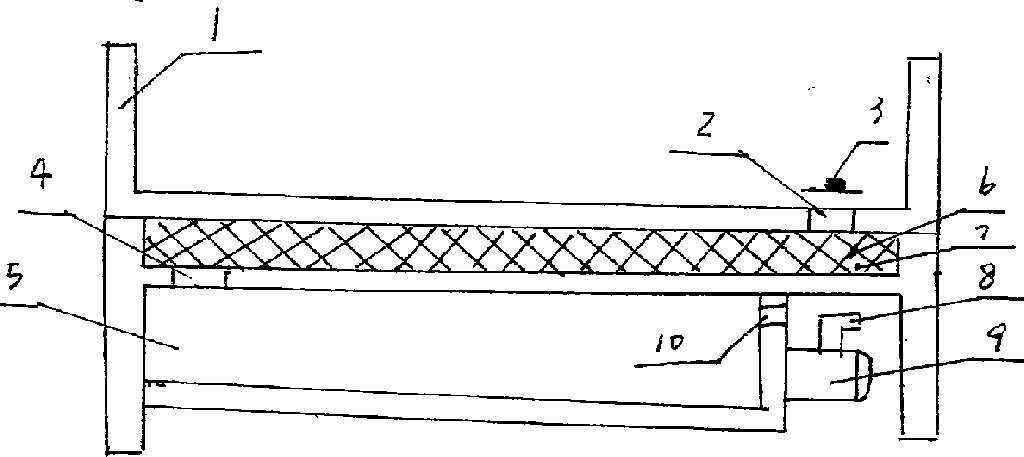

1、一种整体式回收净化洗浴污水再利用系统，包括浴缸、下水管道及座 便器，其特征是：所述浴缸(1)与净化器(7)连接，净化器(7)与蓄水箱 (5)连接;净化器(7)的一端与浴缸(1)连接，另一端净化器出水口(4) 与蓄水箱(5)连接;蓄水箱(5)上设置蓄水箱溢水口(10)和下水管道连 接;蓄水箱(5)下方设置有微型水泵(9);微型水泵出水口(8)与座便器 连接。
2、根据权利要求1所述的一种整体式回收净化洗浴污水再利用系统，其 特征在于所述净化器(7)与浴缸出水口(2)连接处设置有浴缸封盖(3)。
3、根据权利要求1所述的一种整体式回收净化洗浴污水再利用系统，其 特征在于所述净化器(7)内设置净化过滤材料(6)。
说明书
一种整体式回收净化洗浴污水再利用系统
技术领域
本发明涉及一种整体式回收净化洗浴污水再利用系统，属于日常家用节 能设备技术领域。
背景技术
在已有技术中，浴缸(池)中的洗浴污水，当浴缸(池)封盖取出后， 浴缸(池)中洗浴污水自然通过浴缸(池)出水口流入污水管道，无法进行 回收利用。
发明内容
本发明的目的在于克服上述不足之处，从而提供一种整体式回收净化洗 浴污水再利用系统，利用日常生活中，浴缸(池)中的洗浴污水通过净化器， 经过过滤后流入蓄水箱，再通过蓄水箱内净化，经水泵出水口提供给座便器 冲洗，从而可节约用水。
按照本发明提供的技术方案，一种整体式回收净化洗浴污水系统包括浴 缸(池)、下水管道及座便器，特征是∶所述浴缸(池)与净化器连接，净化 器与蓄水箱连接;净化器的一端与浴缸(池)连接，另一端净化器出水口与 蓄水箱连接;蓄水箱上设置一个蓄水箱溢水口和下水管道连接;蓄水箱下方 设置有一个微型水泵;微型水泵出水口与座便器连接。
所述净化器与浴缸(池)出水口连接处设置有浴缸(池)封盖。所述净 化器内设置净化过滤材料。
本发明与已有技术相比具有以下优点：本发明利用日常生活中，浴缸(池) 中的洗浴污水通过净化器净化，净化后的水通过蓄水箱的微型水泵提供给座 便器冲除便物，从而节约用水。节水效果明显，按每人每天洗澡一次，每次 10公斤计算，每天按2亿国内城镇居民计量每天节约约200万立方水，每天 节约计人民币400万。
