申请日2007.08.06
公开(公告)日2008.08.13
IPC分类号E03D11/11; E03C1/12
摘要
本实用新型属于节水设备领域，具体涉及一种节水装置，把家庭能利用的废水，通过过滤后冲洗马桶。利用废水马桶是由马桶、马桶水箱、卧式排水阀门、过滤网、水箱截具、排污阀门组成。水箱的两个进水口与洗面盆和洗菜盆(右)出水管相连接，卧式排水阀门安装在水箱出口，排水扳动杆顶端与卧式排水阀门截水胶垫用线连接，橡胶套安装在卧式排水阀门外口，然后插入到马桶出水口，水箱与马桶用螺杆固定在一起，将二个过滤网分别安装在洗菜盆(右)和洗面盆水漏下端，将排污阀安装在水箱排污口，将水箱截具与自来水管道连接，当马桶水箱无水时自动启动自来水补充供水。本实用新型具有坚固实用、节水效果显著、使用方便、价格便宜等特点。
权利要求书
1.利用废水马桶主要由洗菜盆(1)、洗面盆(4)、马桶(3)、马桶水箱 (2)、卧式排水阀门(8)、过滤网、(5)、水箱截具(7)、排污阀门(9)组成， 其特征是：水箱二个进水口(10)与洗面盆和洗菜盆(右)出水管相连接，马 桶水箱(2)与马桶(3)相连接。

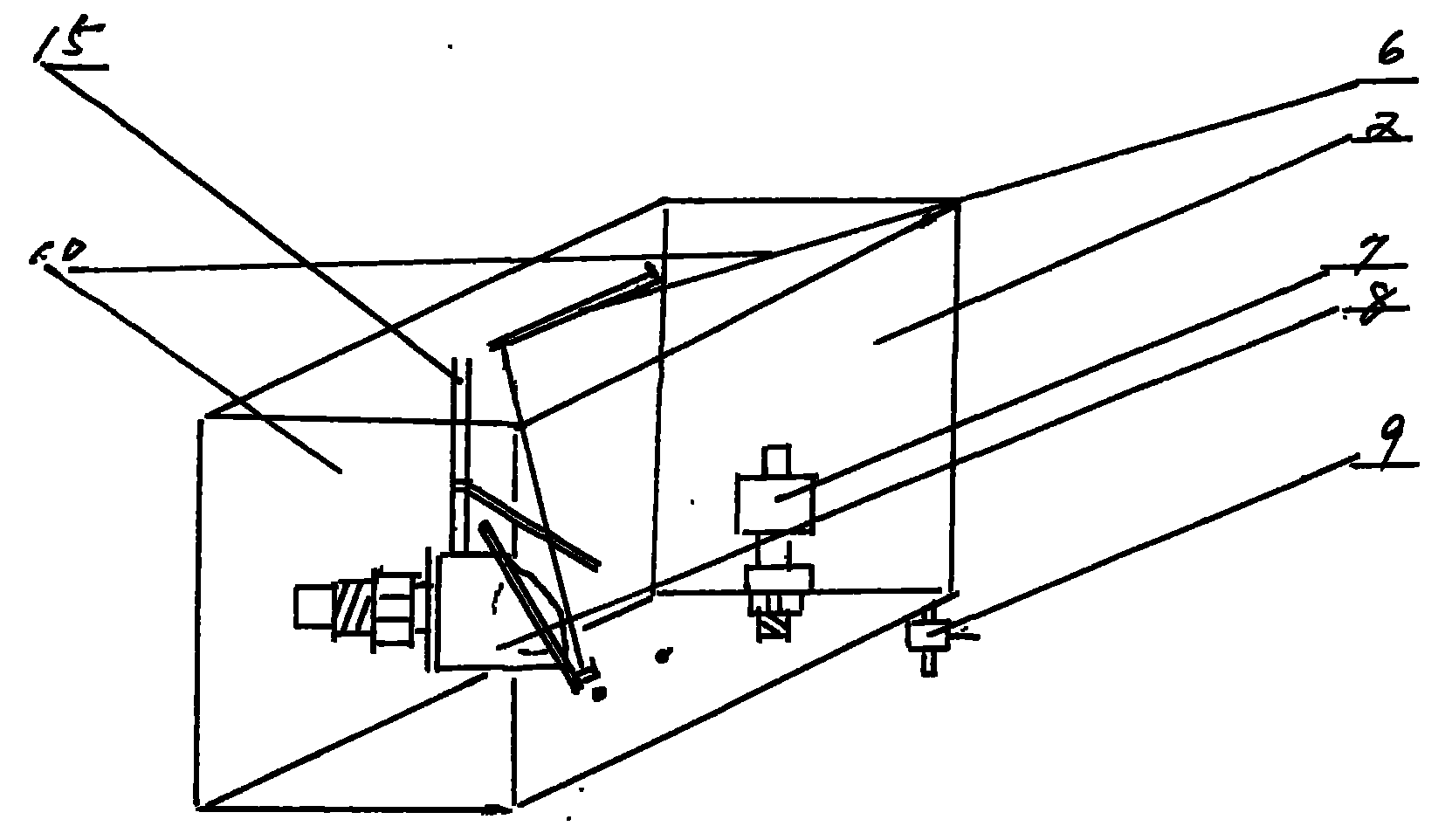

2.根据权利要求1所述的利用废水马桶，其特征是：所述的马桶水箱(2)， 有进水口(10)与洗菜盆(1)和洗面盆(4)的出水管相连接;有卧式排水阀 门(8)安装在水箱出口;有排水扳动杆(6)的顶端与卧式排水阀门截水橡胶 垫(17)用线相连接;有水箱截具(7)与自来水管相连接;有排污阀门(9) 安装在水箱排污口中。
3.根据权利要求1所述利用废水马桶，其特征是：所述的马桶(3)为梯 形马桶。
说明书
利用废水马桶
所属技术领域：
本发明属于节水设备领域，具体涉及一种节水装置，把家庭能再利用的废 水通过过滤冲洗马桶。
背景技术：
目前，公知市场尚无利用家庭废水冲洗马桶的节水设备。水是三大能源之 一，是人们赖以生存之资源。国内缺水城市逐步扩大，有些城市不得不从数百里 甚至数千里引入生活、生产用水。节约用水势在必行。本发明为家庭节约用水提 供了一个良好的节水设备。
发明内容：
为了节约生活用水，本发明为家庭提供了良好的节约设备——利用废水马 桶。本发明主要由马桶、马桶水箱、卧式排水阀门、过滤网、水箱截具、排污阀 门、洗面盆和洗菜盆(以下简称两盆)组成。马桶为梯形马桶。
本发明将家庭使用的两盆排出的能再利用的废水，经过过滤直接流入到马 桶水箱里供冲洗马桶。
在所述的马桶水箱底部安装有卧式排水阀门、排污阀门、水箱截具、上部 有进水口和溢水管。
当马桶水箱无水时，水箱截具自动启动由自来水管道补充供水。当马桶水箱 的水达到极限时，多余的水自动经过溢水管流入到马桶里，不会外溢，不会影响 正常使用。
本发明有如下特点
1.节水效果显著，马桶用水量约占家庭用水的三分之一——二分之一。使 用本发明者如能充分利用可再利用的废水，一般家庭不需再耗用自来水冲洗马 桶。据初步测算，平均每人每天使用两次马桶，每次冲洗用水在6公斤左右，每 人每年要耗用自来水冲洗马桶在4.3吨左右，使用本发明，冲洗马桶用水至少要 节省百分之七十的自来水，按节约率70%计算，每人每年至少要节约用水3吨左 右。如果一个城市有100万人口使用本发明，一年可节约自来水300万吨左右。
2.减少了污水排放量。
3.马桶水箱可储存20——25公斤水，可供冲洗马桶3——4次，也为停 水时提供方便。
4.不用电，节约能源。
总之，本发明从省钱角度衡量，效果并不显著。若从节约水资源角度衡量， 效果十分理想。
