电镀污水预处理箱

发布时间:2018-12-12 13:55:50  中国污水处理工程网

  申请日2008.11.17

  公开(公告)日2009.10.21

  IPC分类号C02F1/00; C02F1/52; C02F103/16

  摘要

  本实用新型涉及一种电镀污水预处理箱,包括一个箱体,以及设置在箱体内部的污水管道,污水管道上开有通入反应处理液的管道,所述的污水处理管道上设置有多节射流混合芯管。所述的射流混合芯管套接在两根污水管之间,在射流混合芯管的腔体内设置有一个混合射流台,该混合射流台为一个中空的圆柱状,顶面和侧壁开有射流孔,底面开通,并且其底部向外延伸连接到射流混合芯管的内壁上,使射流混合芯管的内部形成双层腔结构,外层腔底端封闭。由于在污水管道中设置有多节射流混合芯管,所以待处理的污水与反应药液在射流混合芯管的内部能够在射流的过程中充分的混合,从而使得污水与药液的反应更为迅速也更为充分。

  翻译权利要求书

  1、一种电镀污水预处理箱,包括一个箱体,以及设置在箱体内部的污水管道,污水管道上 开有通入反应处理液的管道,其特征在于:所述的污水处理管道上设置有多节射流混合 芯管。

  2、如权利要求1所述的电镀污水预处理箱,其特征在于:所述的射流混合芯管套接在两根 污水管之间,在射流混合芯管的腔体内设置有一个混合射流台,该混合射流台为一个中 空的圆柱状,顶面和侧壁开有射流孔,底面开通,并且其底部向外延伸连接到射流混合 芯管的内壁上,使射流混合芯管的内部形成双层腔结构,外层腔底端封闭。

  3、如权利要求1或2的任意一项所述的电镀污水预处理箱,其特征在于:所述的污水管道 为弯曲回旋结构。

  4、如权利要求2所述的电镀污水预处理箱,其特征在于:所述的污水管道由上至下设置三 层弯曲回旋结构。

  5、如权利要求1所述的电镀污水预处理箱,其特征在于:所述的处理箱的箱体上设置有辅 助混合进水管。

  说明书

  电镀污水预处理箱

  技术领域

  本实用新型涉及一种工业污水处理设备,具体地说,涉及一种用于对电镀操作中所产生 污水进行预处理的新型设备。

  背景技术

  电镀是一种很常见的工业生产流程,利用电解的原理,在金属的表面镀上一层其他金属, 从而达到抗氧化、增强硬度和顺滑度、使产品更为美观等诸多作用。但是在电镀过程中会产 生大量的污水,例如电镀所需用的电解液,在电解完成后电解液中包含大量的重金属离子, 这些电解液不能被直接排放,必须要进行处理,达到排放标准后再能够被排放。现有的电镀 污水处理设备存在一个共同的问题就是污水处理的效率低、效果差,原因是污水中的金属离 子或其他酸根离子需要尽可能的充分反应才能够达到净化的效果,而在普通情况下充分的反 映就需要反应液充分的混合,而这一点往往是在短时间内较难达到的,从而使得处理效率降 低,效果变差。

  实用新型内容

  本实用新型的目的在于针对现有的电镀污水净化处理效果差的不足,提供一种能够令污 水与反应液充分混合,从而能够在最短的时间内达到最好的处理效果的新型电镀污水预处理 箱。

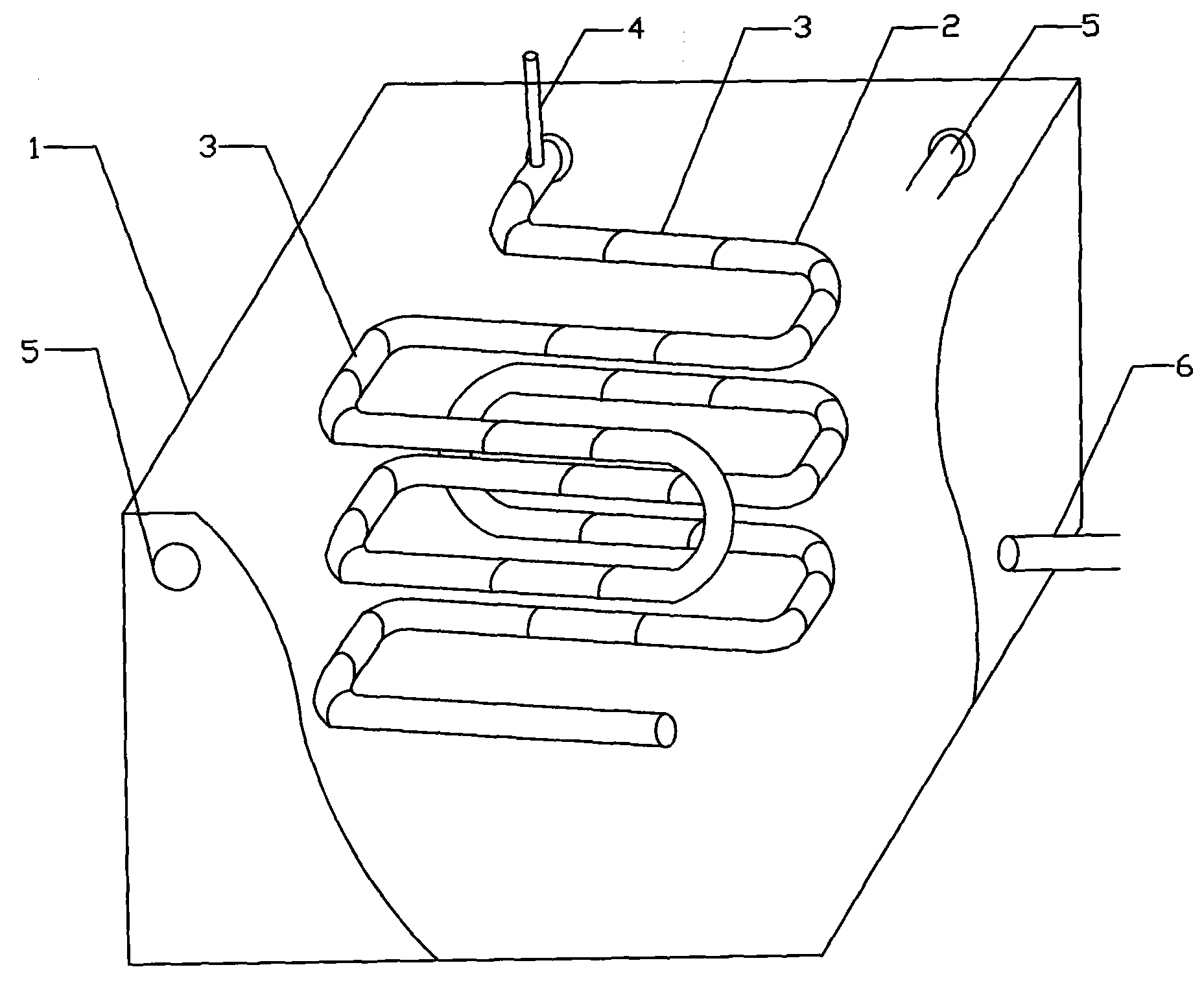

  本实用新型的技术方案为:一种电镀污水预处理箱,包括一个箱体,以及设置在箱体内 部的污水管道,污水管道上开有通入反应处理液的管道,所述的污水处理管道上设置有多节 射流混合芯管。

  优选的是,所述的射流混合芯管套接在两根污水管之间,在射流混合芯管的腔体内设置 有一个混合射流台,该混合射流台为一个中空的圆柱状,顶面和侧壁开有射流孔,底面开通, 并且其底部向外延伸连接到射流混合芯管的内壁上,使射流混合芯管的内部形成双层腔结构, 外层腔底端封闭。

  优选的是,所述的污水管道为弯曲回旋结构。

  优选的是,所述的污水管道由上至下设置三层弯曲回旋结构。

  优选的是,所述的处理箱的箱体上设置有辅助混合进水管。

  本实用新型的有益效果为:由于在污水管道中设置有多节射流混合芯管,所以待处理的 污水与反应药液在射流混合芯管的内部能够在射流的过程中充分的混合,从而使得污水与药 液的反应更为迅速也更为充分,而且,为了进一步促进反应进行,还在预处理箱的箱体上设 置有辅助混合进水管,通过进水来使预处理箱内部的水流形成涡流,从而为药液混合提供更 大的助力。
