申请日2007.07.06
公开(公告)日2008.05.21
IPC分类号B01D24/00; B01D36/00
摘要
一种地埋式涂装污水处理装置，设置在地面下，其特征在于：它包括依次连通的污水蓄水池、第一过滤池、过滤蓄水池、第二过滤池和清水池，并在所述污水蓄水池边侧设有污水进水通道和在所述清水池边侧设有清水出水通道由于采用了上述的技术解决方案，本实用新型通过设置在地面下的涂装污水处理装置，对污水采用二级处理方式，使得处理后的水可直接回收到车间使用。本实用新型处理简便、成本低廉，设计合理、结构紧凑、操作使用方便。
权利要求书
1.一种地埋式涂装污水处理装置，设置在地面下，其特征在于：它包括 依次连通的污水蓄水池、第一过滤池、过滤蓄水池、第二过滤池和清水池，并 在所述污水蓄水池边侧设有污水进水通道和在所述清水池边侧设有清水出水 通道。
2.根据权利要求1所述的地埋式涂装污水处理装置，其特征在于：所述 的第一过滤池或第二过滤池的底面上设有鹅卵石层和位于该鹅卵石层上的石 英沙层。
3.根据权利要求1或2所述的地埋式涂装污水处理装置，其特征在于： 所述鹅卵石层中的鹅卵石颗粒大小不匀，即：由下而上鹅卵石颗粒渐小。
说明书
一种地埋式涂装污水处理装置
技术领域
本实用新型涉及一种汽车或其配件表面涂装作业线所产生污水的净化处理 装置，尤其指地埋式涂装污水处理装置。
背景技术
现有的汽车或其配件表面涂装作业线所产生污水的净化处理方式繁多，但均 成本较高。
因此如何提供一种简便、成本低廉的处理方式，并将处理后的水可直接回收 到车间使用，这是本申请人一直希望得到有效解决的问题之一。
实用新型内容
本实用新型旨在提供简便、成本低廉的地埋式涂装污水处理装置。

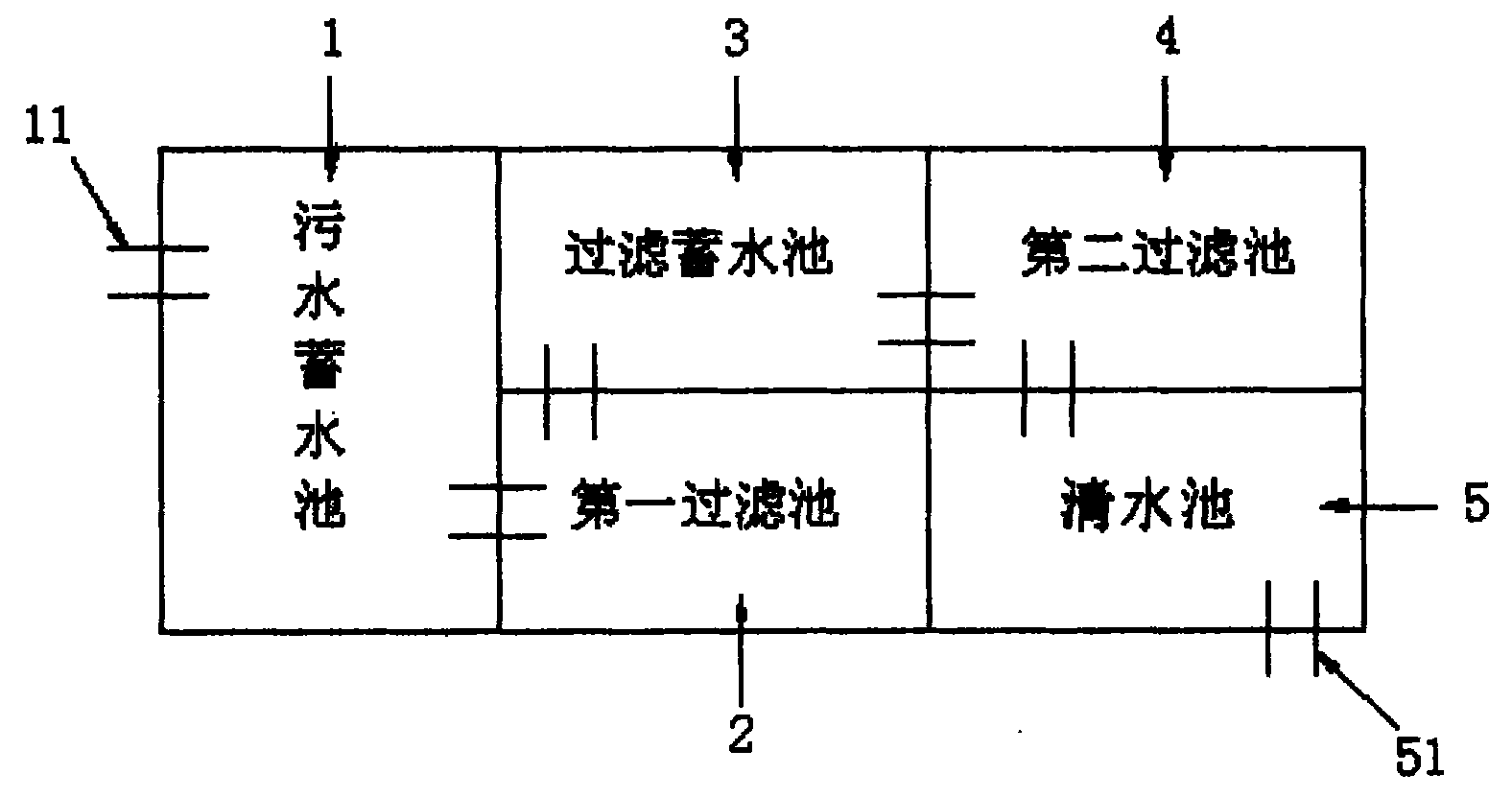

本实用新型所提供的一种地埋式涂装污水处理装置，设置在地面下，其特 征在于：它包括依次连通的污水蓄水池、第一过滤池、过滤蓄水池、第二过滤 池和清水池，并在所述污水蓄水池边侧设有污水进水通道和在所述清水池边侧 设有清水出水通道。
在上述的地埋式涂装污水处理装置中，第一过滤池或第二过滤池的底面上 设有鹅卵石层和位于该鹅卵石层上的石英沙层。
在上述的地埋式涂装污水处理装置中，鹅卵石层中的鹅卵石颗粒大小不 匀，即：由下而上鹅卵石颗粒渐小。
由于采用了上述的技术解决方案，本实用新型通过设置在地面下的涂装污 水处理装置，对污水采用二级处理方式，使得处理后的水可直接回收到车间使用。 本实用新型处理简便、成本低廉，设计合理、结构紧凑、操作使用方便。
