申请日2008.11.17
公开(公告)日2009.10.21
IPC分类号C02F9/02; C02F1/38; C02F1/52; C02F103/16
摘要
本实用新型涉及一种电镀污水净化沉淀处理箱，包括一个箱体，箱体内根据待处理污水的流向从前至后依次包括涡流反应区和沉淀净化区，所述的涡流反应区内设置有一个涡流反应筒，该涡流反应筒的内部设置双层腔体，外层腔与进水管道相连通，内层腔与出水管道相连通，内层腔与外层腔之间的间隔壁上开有水流通道。经过预处理的污水能够在涡流反应筒内进一步的发生反应，从而达到最佳的处理效果，然后利用沉淀净化区是反应后所产生的沉淀物充分的沉淀，保证最终流出净化水的水质，净化后的水还可再次被用于电镀作业，从而达到循环使用，环保节约的目的，而且本实用新型结构简单、操作简便。
翻译权利要求书
1、一种电镀污水净化沉淀处理箱，包括一个箱体，其特征在于：箱体内根据待处理污水的 流向从前至后依次包括涡流反应区和沉淀净化区，所述的涡流反应区内设置有一个涡流 反应筒，该涡流反应筒的内部设置双层腔体，外层腔与进水管道相连通，内层腔与出水 管道相连通，内层腔与外层腔之间的间隔壁上开有水流通道。
2、如权利要求1所述的电镀污水净化沉淀处理箱，其特征在于：所述的水流通道为设置在 间隔壁上的多根射流管。
3、如权利要求1所述的电镀污水净化沉淀处理箱，其特征在于：所述的沉淀净化区设置有 多级沉淀滤桩组，滤桩组上带有滤网。
4、如权利要求3所述的电镀污水净化沉淀处理箱，其特征在于：所述的沉淀滤桩组由多根 在同一垂向上的水平设置的滤桩组成，滤桩与滤桩之间通过滤网连接。
5、如权利要求1所述的电镀污水净化沉淀处理箱，其特征在于：所述的射流反应筒的内层 腔的上方设置有一个上盖，该上盖半封闭的置于内层腔上。
说明书
电镀污水净化沉淀处理箱
技术领域
本实用新型涉及一种工业污水处理设备，具体地说，涉及一种用于对电镀操作中所产生 已进行过初级处理的污水进行二次处理的设备。
背景技术
电镀是一种很常见的工业生产流程，利用电解的原理，在金属的表面镀上一层其他金属， 从而达到抗氧化、增强硬度和顺滑度、使产品更为美观等诸多作用。但是在电镀过程中会产 生大量的污水，例如电镀所需用的电解液，在电解完成后电解液中包含大量的重金属离子， 这些电解液不能被直接排放，必须要进行处理，达到排放标准后再能够被排放。现有的电镀 污水处理设备存在一个共同的问题就是污水处理的效率低、效果差，原因是污水中的金属离 子或其他酸根离子需要尽可能的充分反应才能够达到净化的效果，而在普通情况下充分的反 映就需要反应液充分的混合，而这一点往往是在短时间内较难达到的，从而使得处理效率降 低，效果变差。
实用新型内容
本实用新型的目的在于针对现有的电镀污水净化处理效果差的不足，提供一种能够令污 水与反应液充分混合然后析出沉淀，从而能够在最短的时间内达到最好的处理效果的电镀污 水净化沉淀处理箱。

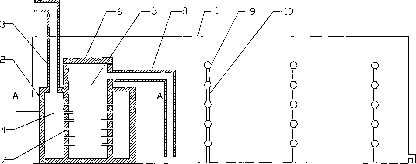

本实用新型的技术方案为：一种电镀污水净化沉淀处理箱，包括一个箱体，箱体内根据 待处理污水的流向从前至后依次包括涡流反应区和沉淀净化区，所述的涡流反应区内设置有 一个涡流反应筒，该涡流反应筒的内部设置双层腔体，外层腔与进水管道相连通，内层腔与 出水管道相连通，内层腔与外层腔之间的间隔壁上开有水流通道。
优选的是，所述的水流通道为设置在间隔壁上的多根射流管。
优选的是，所述的沉淀净化区设置有多级沉淀滤桩组，滤桩组上带有滤网。
优选的是，所述的沉淀滤桩组由多根在同一垂向上的水平设置的滤桩组成，滤桩与滤桩 之间通过滤网连接。
所述的射流反应筒的内层腔的上方设置有一个上盖，该上盖半封闭的置于内层腔上。
本实用新型的有益效果为：经过预处理的污水能够在涡流反应筒内进一步的发生反应， 从而达到最佳的处理效果，然后利用沉淀净化区是反应后所产生的沉淀物充分的沉淀，保证 最终流出净化水的水质，净化后的水还可再次被用于电镀作业，从而达到循环使用，环保节 约的目的，而且本实用新型结构简单、操作简便。
