申请日2008.11.14
公开(公告)日2009.10.14
IPC分类号C02F1/461; C02F103/16
摘要
本实用新型公开了一种处理电镀废水的装置。在安装有阳极与阴极相间的槽中用隔板隔开，形成多个电极室，槽的一侧上部的出水槽连通第一电极室，第一隔板底部留有过水通道，使第一、第二电极室在底部连通，第二隔板顶部留有过水通道，使第二、第三电极室在顶部连通，第三隔板底部留有过水通道，使第三、第四电极室在底部连通，最后的电极室与槽另一侧上部的出水槽连通。用电解过程中阳极上产生的氢氧自由基和次氯酸强氧化剂，将有机污染物氧化成CO2、H2O和SO42-;利用阴极上的还原反应，将Ni2+、Cu2+、Zn2+或Cr(VI)还原成金属单质。本实用新型适用于电镀废水及其他既含有机物，又含重金属离子的工业废水的处理。
翻译权利要求书
1、一种处理电镀废水的装置，其特征在于：在安装有阳极与阴极相间的 槽中用隔板隔开，形成多个电极室，槽的一侧上部的出水槽连通第一电极室， 第一隔板底部留有过水通道，使第一电极室与第二电极室在底部连通，第二隔 板顶部留有过水通道，使第二电极室与第三电极室在顶部连通，第三隔板底部 留有过水通道，使第三电极室与第四电极室在底部连通，隔板按上述方法安 装，最后的电极室与槽另一侧上部的出水槽连通。
2、根据权利要求1所述的一种处理电镀废水的装置，其特征在于：所述 阳极具有高析氧过电位，其表面覆有掺硼金刚石BDD、PbO2或SnO2。
3、根据权利要求1所述的一种处理电镀废水的装置，其特征在于：所述 阴极的材料是耐腐蚀的镍或不锈钢。
说明书
一种处理电镀废水的装置
技术领域
本实用新型涉及废水的处理装置，尤其是涉及一种处理电镀废水的装置。
背景技术
电镀行业生产过程中常产生既含重金属离子，又含表面活性剂、光亮剂等 有机物的电镀废水。目前工业上处理这类废水的主要方法有：化学沉淀法、离 子交换法、电化学还原法及膜分离法等。化学沉淀法、离子交换法及电化学还 原法虽能有效地去除重金属离子，但这些方法均很难去除有机污染物。膜分离 法虽能有效地分离废水中的重金属离子与有机污染物，但运行过程中膜材料易 受有机物的污染，而且分离出来的有机物仍需进一步处理。
发明内容
本实用新型的目的在于提供一种处理电镀废水的装置，有效地降解电镀废 水中的有机污染物，并同时去除部分重金属离子。
本实用新型采用的技术方案是：

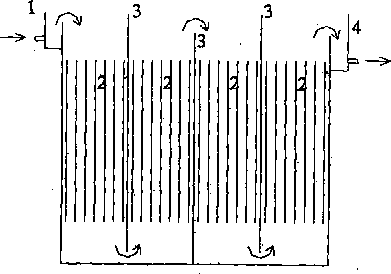

在安装有阳极与阴极相间的槽中用隔板隔开，形成多个电极室，槽的一侧 上部的出水槽连通第一电极室，第一隔板底部留有过水通道，使第一电极室与 第二电极室在底部连通，第二隔板顶部留有过水通道，使第二电极室与第三电 极室在顶部连通，第三隔板底部留有过水通道，使第三电极室与第四电极室在 底部连通，隔板按上述方法安装，最后的电极室与槽另一侧上部的出水槽连 通。
所述阳极具有高析氧过电位，其表面覆有掺硼金刚石BDD、PbO2或 SnO2。所述阴极的材料是耐腐蚀的镍或不锈钢。
本实用新型利用电解过程中阳极上产生的氢氧自由基和次氯酸强氧化剂， 将废水中的有机污染物氧化成无机物;利用阴极上的电化学还原反应，将废水 中的重金属离子还原成金属单质。
所述无机物为CO2、H2O和SO42-。所述重金属离子为Ni2+、Cu2+、Zn2+或 Cr(VI)。
本实用新型具有的有益效果是：
采用本实用新型处理电镀废水，不仅效率高，而且操作简便。本实用新型 适用于电镀废水及其他水质类似的既含有机物，又含重金属离子的工业废水的 处理。
