申请日2007.03.05
公开(公告)日2008.01.30
IPC分类号F04D29/22; F04D7/04
摘要

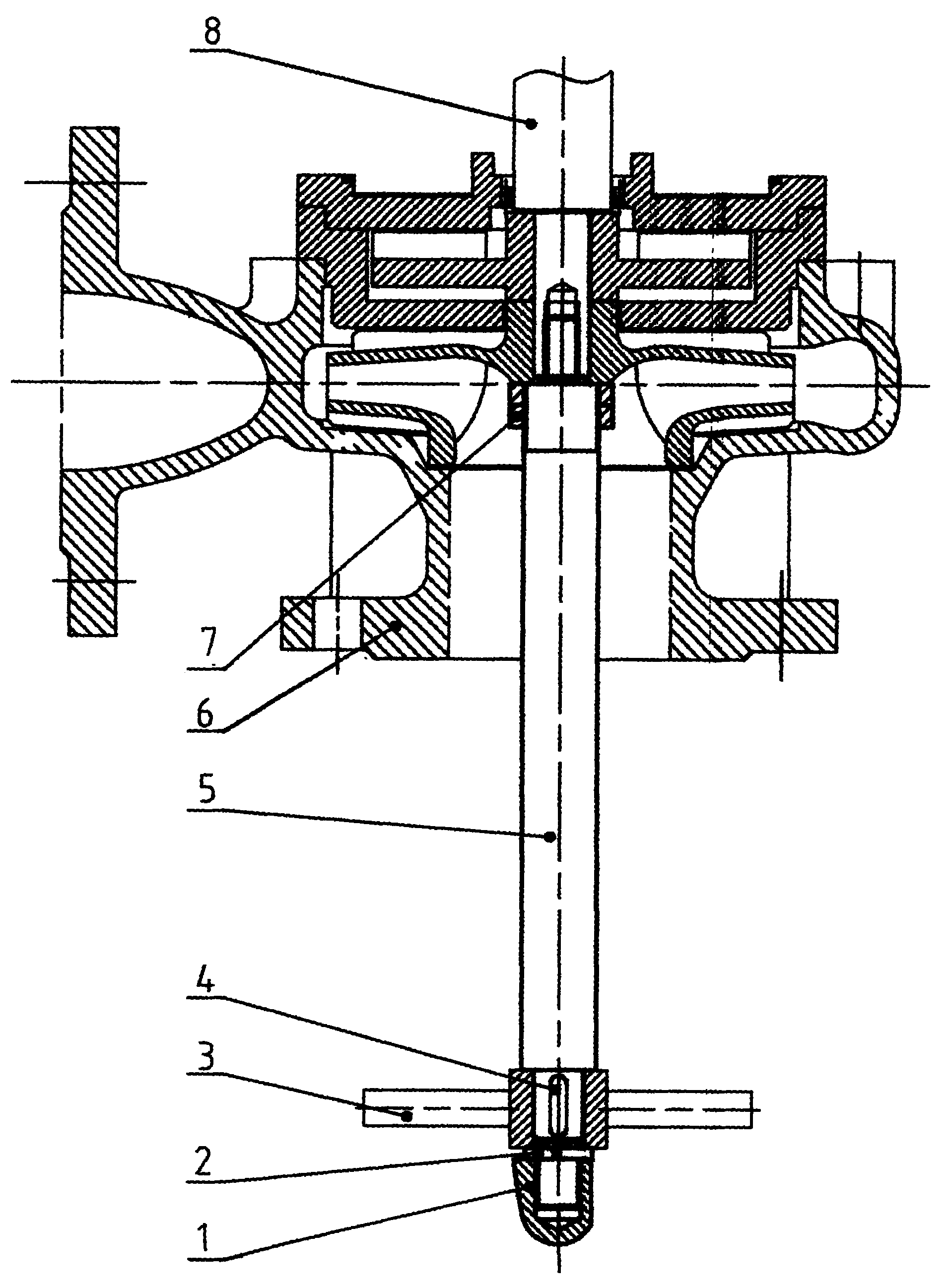

本液下污水泵用接轴式自带搅拌装置涉及一种液下污水泵的自带搅拌装置。它由压紧螺母(1)、止动弹垫(2)、搅拌轮(3)、平键(4)、搅拌轴(5)、泵本体(6)、锁紧螺母(7)和泵轴(8)组成，搅拌轴(5)上端通过螺纹连接在泵轴(8)下端，搅拌轴(5)上端安装有锁紧螺母(7)，搅拌轮(3)通过平键(4)连接在搅拌轴(5)下部;压紧螺母(1)和止动弹垫(2)加装在搅拌轴(5)下端。本装置排污能力强、性能稳定、维护方便。
权利要求书
1.一种液下污水泵用接轴式自带搅拌装置，它由压紧螺母(1)、止动弹垫(2)、 搅拌轮(3)、平键(4)、搅拌轴(5)、泵本体(6)、锁紧螺母(7)和泵轴(8) 组成，其特征在于搅拌轴(5)上端通过螺纹连接在泵轴(8)下端，搅拌轴 (5)上端安装有锁紧螺母(7)，搅拌轮(3)通过键连接在搅拌轴(5)下部; 压紧螺母(1)和止动弹垫(2)加装在搅拌轴(5)下端。
2.根据权利要求1所述的一种液下污水泵用接轴式自带搅拌装置，其特征在于 搅拌轮(3)通过平键(4)连接在搅拌轴(5)下部。
说明书
液下污水泵用接轴式自带搅拌装置
技术领域：
本实用新型液下污水泵用接轴式自带搅拌装置涉及一种液下污水泵的自带 搅拌装置。
背景技术：
对于排除污水来说，为了彻底排除集水池或集水坑中的污物，特别是易淀沉物，则在泵工作时，应安装搅拌装置，但为了减少投入成本，在原有的泵轴上， 再加一根带有搅拌轮的搅拌轴，直接在原有的泵轴驱动下，对带有搅拌轮的搅 拌轴进行驱动，对集水池或集水坑中的污水进行搅拌，然后，再通过泵本体将 污水排出。若能在原有泵轴下加接一根搅拌轴，使其成为接轴式的轴，即成为 一根接轴式自带搅拌装置，则对液下污水泵的结构设计就可简化。
发明内容：
