申请日2007.01.24
公开(公告)日2010.05.19
IPC分类号B01D36/00; C02F3/00; B01D45/14; B01D29/01
摘要
本发明公开了一种电动污水处理机，包括容器外壳、进水管、出水管，容器外壳内腔设置过滤层，出水管装在过滤层上方容器外壳上，在容器外壳内腔设置驱动轴，驱动轴上装有助旋器、搅动器，助旋器装在过滤层上方，搅动器装在过滤层下方，搅动器通过离合器与驱动轴连接，进水管装置在过滤层下方、搅动器上方的容器外壳上。污水进入后，产生旋流，粗粒污物在水流旋转中沉淀，使固液分离，产生的气体、分离后的水流上升;离合器分离后，搅动器高速旋转，在强大离心力下，固液分离更加充分，高速旋流使旋流中心空出，便于产生的气体排出。污水处理在离心力作用下进行，固液分离效率、固相污物除去效率高，并且污水处理时间短，处理成本低。
权利要求书
1.一种电动污水处理机，包括容器外壳、进水管、出水管，容器外壳内腔设置过滤层，出水管装在过滤层上方容器外壳上，在容器外壳内腔设置驱动轴，驱动轴上装有助旋器、搅动器，助旋器装在过滤层上方，搅动器装在过滤层下方，搅动器通过离合器与驱动轴连接，其特征是：在容器外壳上设置收气管，所述的驱动轴置放在收气管内，收气管在容器外壳内一端设置有集气罩，另一端与容器外壳外的气清滤器连接，进水管装置在过滤层下方容器外壳上。
2.根据权利要求1所述的电动污水处理机，其特征是：所述的容器外壳内腔为两头小、中间大的橄榔形。
说明书
电动污水处理机
技术领域：
本发明涉及水处理设备，具体指一种电动污水处理机。
技术背景：
我国现有的污水处理设备除去有机质多在低浓度下进行好氧发酵或厌氧发酵，在低浓度下污水处理固液分离效率低、污物浓度小，产气少，固相污物除去效率也低，微细固体废弃物几乎无法沉降，并且处理时间长、增加了处理成本，尤其是污水产生的气体难以排出，影响污水处理质量，现有污水处理设备难得到符合环保要求的水质。
发明内容：
本发明的目的在于提供一种污水产生的气体容易排出、固液分离效率、固相污物除去效率高的电动污水处理机，并且污水处理时间短，处理成本低。
本发明的目的是这样来实现的，该电动污水处理机，包括容器外壳、进水管、出水管，容器外壳内腔设置过滤层，出水管装在过滤层上方容器外壳上，在容器外壳内腔设置驱动轴，驱动轴上装有助旋器、搅动器，助旋器装在过滤层上方，搅动器装在过滤层下方，搅动器通过离合器与驱动轴连接，在容器外壳上设置收气管，所述的驱动轴置放在收气管内，收气管在容器外壳内一端设置有集气罩，另一端与容器外壳外的气清滤器连接，进水管装置在过滤层下方容器外壳上。
由于该电动污水处理机，包括容器外壳、进水管、出水管，容器外壳内腔设置过滤层，出水管装在过滤层上方容器外壳上，在容器外壳内腔设置驱动轴，驱动轴上装有助旋器、搅动器，助旋器装在过滤层上方，搅动器装在过滤层下方，搅动器通过离合器与驱动轴连接，在容器外壳上设置收气管，所述的驱动轴置放在收气管内，收气管一端在容器外壳内腔产气区，另一端与容器外壳外的气清滤器连接，进水管装置在容器外壳内腔产气区的容器外壳上，污水从进水管进入产气区，搅动器搅动污水产生旋流，水流中粗粒污物在水流旋转中往下沉淀，使固液分离，搅动污水产生的气体、固液分离后的水流上升;离合器分离后，助旋器可由驱动轴带动高速旋转，污水在强大离心力下，固液分离更加充分，将微细固体废弃物沉降，高速旋流使旋流中心空出，污水产生的气体从收气管容易排出。整个污水处理过程都在旋流离心力作用下进行，固液分离效率、固相污物除去效率高，并且污水处理时间短，处理成本低。

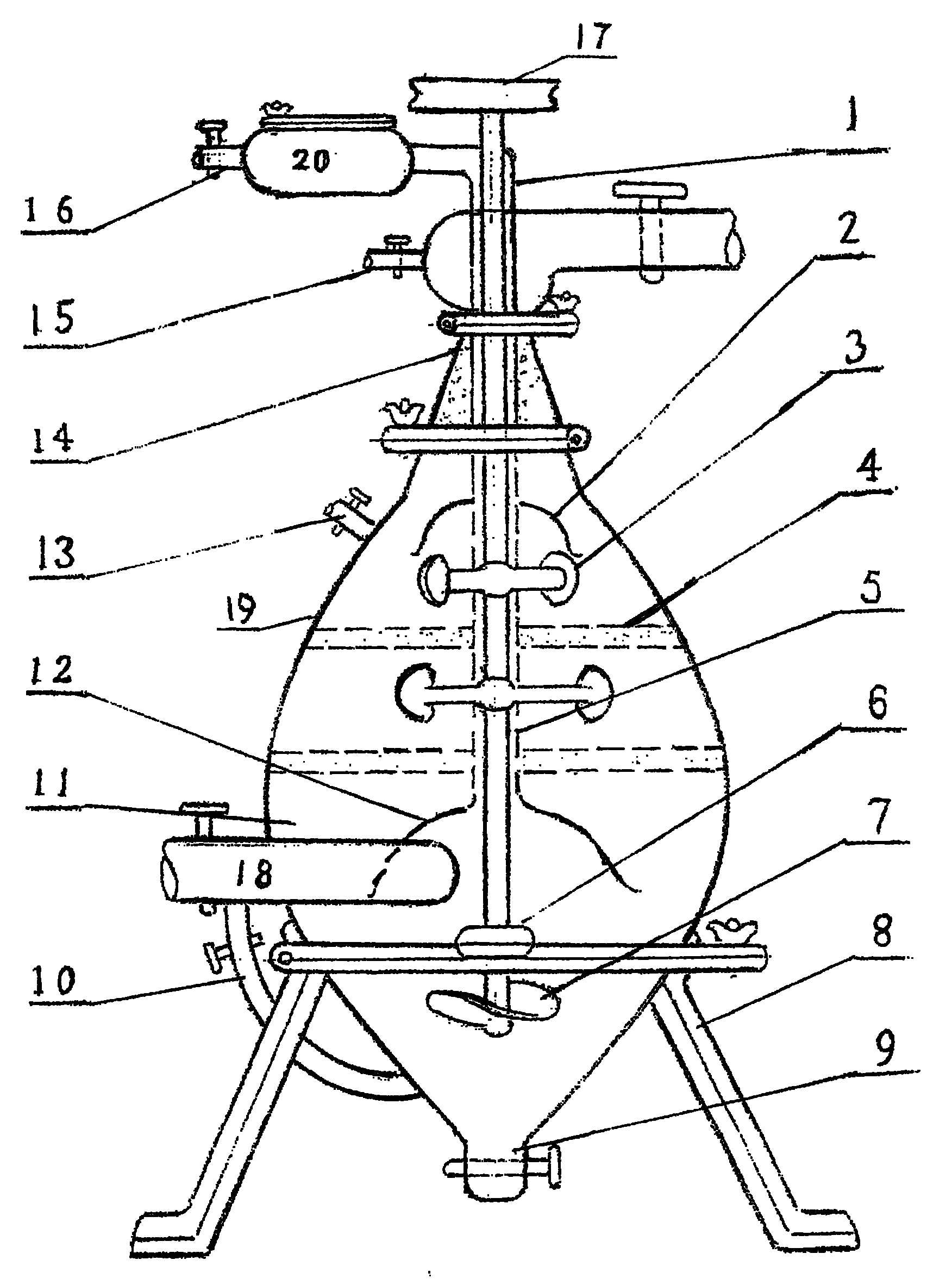

下面结合附图对实用新型作进一步说明。
