申请日2007.01.26
公开(公告)日2009.09.16
IPC分类号C02F9/14; C02F3/30; C02F1/52
摘要
本发明提供一种城市污水同步脱氮除磷处理工艺，包括预处理及在处理池内去除主要污染物和同时实现脱氮除磷生化处理工艺，其特点是：所述的去除主要污染物和脱氮除磷生化处理工艺所采用的处理池为一体化坡形防渗结构综合生物处理池，内部通过钢筋混凝土墙分段，依次为缺氧段、厌氧段、好氧段、沉淀段，之后为二沉池，进水按推流式依次通过以上各段，并对其主要工艺参数进行合理设计调整。工艺先进合理，处理效果好，可实现同步脱氮除磷。占地面积小，建设投资省，运行费用低，操作简单，便于维修。
权利要求书
1、一种城市污水同步脱氮除磷处理工艺，包括预处理及在处 理池内去除主要污染物和脱氮除磷生化处理工艺，其特征在于： 所述的去除主要污染物和脱氮除磷生化处理工艺所采用的处理池 为一体化坡形防渗结构综合生物处理池，内部通过钢筋混凝土墙 分段，依次为缺氧段、厌氧段、好氧段、沉淀段，之后为二沉池， 进水按推流式依次通过以上各段;沉淀段采用钢筋混凝土结构的 平流式沉淀池，长边进水，长边出水，与好氧段合建，在长边侧 建污泥回流渠道，并设导轨，安装吸刮泥机，设污泥回流泵安装 于吸刮泥机上，实现污泥回流要求;
其主要工艺参数：
A、缺氧段：HRT=2.5-3.5h，潜水搅拌，功率为7-8w/m3;
B、厌氧段：HRT=2.0-3.0h，潜水搅拌，功率为6-7w/m3;
C、好氧段：HRT=15.0-18.0h，Fw=0.083kgBOD5/kgMLSS·d， 泥龄θ=14-18d;
在好氧段进行曝气;
D、沉淀段：HRT=3h，通过吸刮泥机和污泥回流渠道实现污 泥回流，回流比R=250，保证生物脱氮除磷效果;
E、二沉池：采用中心进水、周边出水的辐流式沉淀池和配套 刮泥机，HRT=3-4h。
2、按照权利要求1所述的城市污水同步脱氮除磷处理工艺， 其特征在于：好氧段采用倒伞形表曝机+推流式表曝机的组合曝 气方式，倒伞形表曝机设置在池中央部位，带鼓风装置的推流式 表曝机设置在池内周围部位，倒伞形表曝机+推流式表曝机通过 浮筒和钢丝绳固定于水面上。
3、按照权利要求1所述的城市污水同步脱氮除磷处理工艺， 其特征在于：好氧段采用悬链微孔曝气方式，采用微孔曝气管， 通过漂浮链悬挂于池底部，通过风机供气。
4、按照权利要求1或2或3所述的城市污水同步脱氮除磷处 理工艺，其特征在于：污泥主回流至缺氧段，利用进水碳源，满 足反硝化脱氮要求，然后进入厌氧段除磷。
5、按照权利要求1或2或3所述的城市污水同步脱氮除磷处 理工艺，其特征在于：好氧段分级：在好氧段内设1道隔墙，使 之形成2级推流处理型式，隔墙下部均匀开洞，使推流混合液增 加上、下波动混合。
6、按照权利要求4所述的城市污水同步脱氮除磷处理工艺， 其特征在于：好氧段分级：在好氧段内设1道隔墙，使之形成2 级推流处理型式，隔墙下部均匀开孔，使推流混合液增加上、下 波动混合。
说明书
城市污水同步脱氮除磷处理工艺
技术领域
本发明属于污水处理技术领域，涉及含氮、磷的一般城市污 水或含有少部分工业废水的城市污水处理工艺，具体说是一种城 市污水同步脱氮除磷处理工艺。
背景技术
传统的A2/O工艺流程依次为厌氧池、缺氧池、好氧池和沉淀 池，分别为单独设置的钢筋混凝土池，其工艺能耗和运行费用较 高。传统的A2/O工艺为泥、水分别回流，即首先是污泥单独回流 至厌氧池(外回流)，利用厌氧条件，满足释磷要求;其次是混合 液回流至缺氧池(内回流)，利用进水碳源进行反硝化，使废水中 的硝态氮还原为氮释放。为满足脱氮效果，内回流量须达300%～ 400%。即回流量为进水量的3-4倍，动力消耗大，运行费用高。
如何研究一种城市污水同步脱氮除磷处理工艺，使其工艺简 单，处理效果好，制作成本低，而且能耗和运行费用较低，使用 寿命较长，维修方便，这是目前亟待解决的技术课题。
发明内容
本发明的目的是针对现有技术存在的不足，提供一种城市污 水同步脱氮除磷处理工艺，工序合理，处理效果好，能耗和运行 费用较低，而且采用的处理池制作成本低，使用寿命较长，维修 方便。

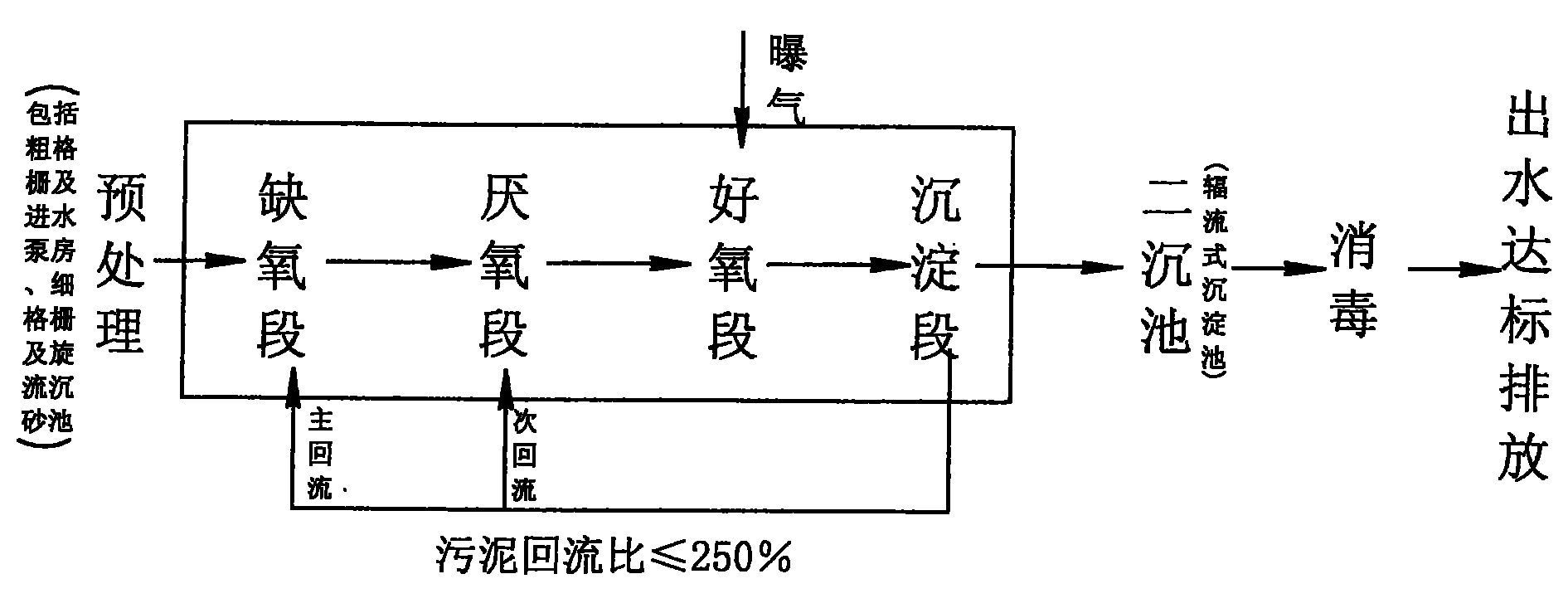

本发明的目的是通过如下技术方案实现的：一种城市污水同 步脱氮除磷处理工艺，包括预处理及在处理池内去除主要污染物 和脱氮除磷生化处理工序，其特征在于：所述的去除主要污染物 和脱氮除磷生化处理工序所采用的处理池为一体化坡形防渗结构 综合生物处理池，内部通过钢筋混凝土墙分段，依次为缺氧段、 厌氧段、好氧段、沉淀段，之后为二沉池，进水按推流式依次通 过以上各段，其主要工艺参数：
A、缺氧段：HRT=2.5-3.5h，潜水搅拌，功率为7-8w/m3;
B、厌氧段：HRT=2.0-3.0h，潜水搅拌，功率为6-7w/m3;
C、好氧段：HRT=15.0-18.0h，Fw=0.083kgBOD5/kgMLSS.d， 泥龄θ=14-18d;
在好氧段进行曝气;
D、沉淀段：HRT=3h，通过吸刮泥机和回流渠道实现污泥回 流，回流比R≤250%，保证生物脱氮除磷效果;
E、二沉池：采用中心进水、周边出水的辐流式沉淀池和配套 刮泥机，HRT=3-4h。
上述工艺的进一步改进：好氧段采用倒伞形表曝气+推流式 表曝机的组合曝气方式，倒伞形表曝机设置在池中央部位，带鼓 风装置的推流式表曝机设置在池内周围部位，曝气装置通过浮筒 和钢丝绳固定于水面上。
上述工艺的另一种改进：好氧段采用悬链微孔曝气方式，采 用微孔曝气管，通过漂浮链悬挂于池底部，通过风机供气。
上述工艺的进一步改进：取消混合液回流，污泥回流比控制 在150%～250%，主回流至缺氧段，利用进水碳源，满足反硝化 脱氮要求，然后进入厌氧段除磷。
上述工艺的进一步改进：沉淀段采用混凝土结构的平流式沉 淀池，长边进水，长边出水，与好氧段合建，在长边侧建污泥回 流渠道，并设道轨，安装吸、刮泥机，按照250%回流量要求，设 污泥回流泵安装于刮泥机上，实现污泥回流要求。
上述工艺的进一步改进：好氧段分级：在好氧段内设1道隔 墙，使之形成2级推流处理型式，隔墙下部均匀开洞，使推流混 合液增加上、下波动混合，处理效果更好。
本发明与现有技术相比具有以下优点和积极效果：
1、本发明综合生物处理池采用一体化坡形防渗结构，内部通 过钢筋混凝土墙分段，依次为缺氧段、厌氧段、好氧段、沉淀段， 实现不同的工艺处理要求，达到去除主要污染物和同步脱氮除磷 的要求。本发明其工艺排布顺序与传统A2/O工艺不同，池体结构 形式不同，工艺参数也不同。本发明综合生物处理池较传统工艺， 土建投资节省2/5，处理效果优于传统工艺。
2、本发明将缺氧段提至厌氧段前，取消混合液回流(内回流)， 回流(外回流)比控制在150%～250%。主回流至缺氧段，利用 进水碳源，满足反硝化脱氮要求，脱氮效率高。然后进入厌氧段 除磷。由于取消了传统工艺300%-400%的内回流工序，不但简化 了工艺，而且动力消耗也大大降低，运行费较传统工艺省。
3、本发明脱氮除磷效果显著：本发明工艺污泥首先回流至缺 氧段，与含碳源充足的进水混合，脱氮效率高;进入厌氧段后， 厌氧程度提高，除磷效果更好。
4、本发明好氧段分级：在好氧段内设1道隔墙，使之形成2 级推流处理型式，隔墙下部均匀开洞，使推流混合液增加上、下 波动混合，处理效果更好。
5、本发明采用潜水搅拌混合，达到理想的泥水混合，促进脱 氮除磷的效果。
6、本发明在沉淀池刮泥机上，直接安装污泥回流泵，通过池 顶端的回流渠道，实现污泥回流。设计回流量150%～250%，主 回流至缺氧段，次回流至厌氧段，可根据含N、P量灵活调节。
7、本发明好氧段采用倒伞形表曝气+推流式表曝机的组合曝 气方式的优点：
a：不需要风机房、风机及供气系统，节省建设投资;
b：安装方便可靠，叶轮寿命长，不需经常维修和更换;
c：维修简单方便，划船进水短时间即可完成;
d：动力消耗与鼓风曝气相当;
e：寿命长，维修费用低;
8、本发明好氧段也可采用悬链微孔曝气方式，不需池底固定 曝气管，维修方便，划船进池提出曝气管可更换。
9、本发明最大优点是节省占地面积和建设投资，降低运行费 用;处理效果好，实现同步脱氮除磷。
10、本发明工艺简单、合理，便于推广应用。
