申请日2007.03.03
公开(公告)日2008.09.03
IPC分类号C02F1/04; C02F101/34; C10J3/20; C02F1/58
摘要
煤气发生炉酚水处理装置及处理工艺，属于煤气发生设备领域。包括煤气发生炉，煤气发生炉的侧壁安装初级除尘器，其特征在于：初级除尘器(2)通过煤气管道(3)连接酚水蒸发器(7)，酚水蒸发器(7)连接酚水处理装置，煤气发生炉(1)的底部设有三通(12)，酚水处理装置、炉底工艺风机(8)分别连接空气蒸汽混合器(11)，空气蒸汽混合器(11)通过管路连接三通(12)和煤气发生炉(1)。能彻底的处理含酚污水的污染问题，保护环境;同时结构简单。工艺经上述装置将酚水高温蒸发，酚水蒸汽进入空气蒸汽混合器(11)中与炉底工艺风机(8)的空气混合，将酚蒸汽送入煤气发生炉(1)燃烧层。工艺简单。
权利要求书

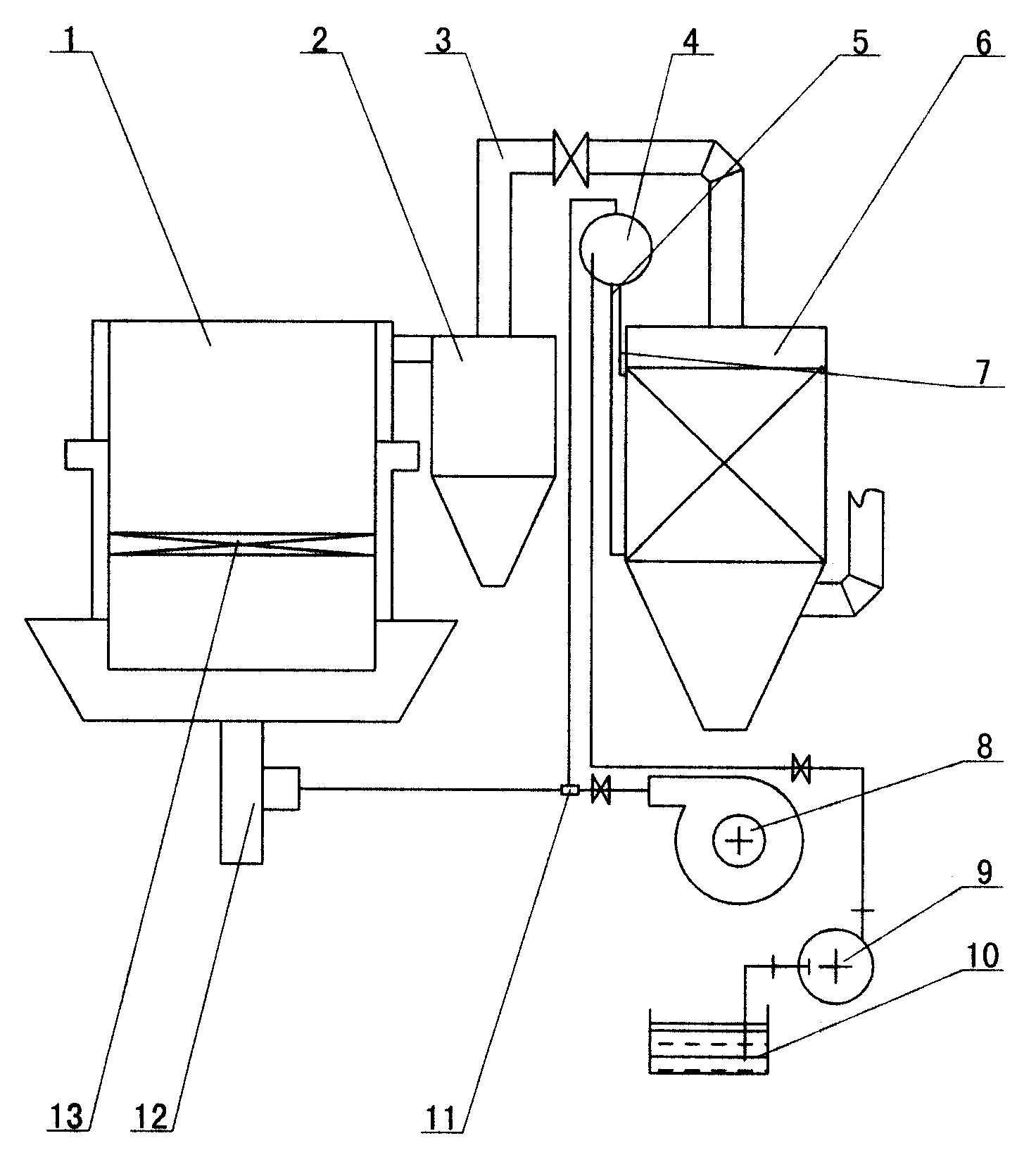

1. 煤气发生炉酚水处理装置，包括煤气发生炉，煤气发生炉的侧壁安装初级除尘 器，其特征在于：初级除尘器(2)通过煤气管道(3)连接酚水蒸发器(7)，酚水蒸发 器(7)连接酚水处理装置，煤气发生炉(1)的底部设有三通(12)，酚水处理装置、 炉底工艺风机(8)分别连接空气蒸汽混合器(11)，空气蒸汽混合器(11)通过管路连 接三通(12)，三通(12)连接煤气发生炉(1)。
2. 根据权利要求1所述的煤气发生炉酚水处理装置，其特征在于：酚水处理装置 包括酚水蒸发器(7)的侧壁上的酚水管(5)、酚水蒸汽管(6)、酚水泵(9)、酚水池 (10)、汽水分离器(4)，酚水管(5)和酚水蒸汽管(6)的一端连接汽水分离器(4)， 汽水分离器(4)通过管路分别连接酚水泵(9)和空气蒸汽混合器(11)，酚水泵(9) 与酚水池(10)相连。
3. 根据权利要求2所述的煤气发生炉酚水处理装置，其特征在于：酚水蒸发器(7) 的上部内设置列管(18)，顶端设置集气箱(20)，底部设有落灰斗(14)，列管(18) 上与集气箱(20)相连，下通过管板(16)与落灰斗(14)相连，落灰斗(14)的侧壁 上设有煤气出口(15)。
4. 根据权利要求2或3所述的煤气发生炉酚水处理装置，其特征在于：酚水蒸发 器(7)的侧壁设有人孔(17)。
5. 根据权利要求2或3所述的煤气发生炉酚水处理装置，其特征在于：酚水蒸发 器(7)的顶部设有清理孔(21)。
6. 根据权利要求3所述的煤气发生炉酚水处理装置，其特征在于：落灰斗(14) 为漏斗形。
7. 根据权利要求1所述的煤气发生炉酚水处理装置，其特征在于：酚水蒸发器(7) 的上部或留有汽水分离空间。
8. 根据权利要求1所述的煤气发生炉酚水处理工艺，其特征在于：由煤气发生炉 (1)产生的高温煤气经初级除尘器(2)后通入酚水蒸发器(7)，酚水由酚水泵(9) 自酚水池(10)输入酚水蒸发器(7)蒸发，酚水蒸汽进入空气蒸汽混合器(11)中与 炉底工艺风机(8)输入的空气混合，将酚蒸汽送入煤气发生炉(1)燃烧层。
说明书
煤气发生炉酚水处理装置及处理工艺
技术领域
煤气发生炉酚水处理装置及处理工艺，属于煤气发生设备领域。
背景技术
目前酚水处理方法多采用焚烧法或生化法。焚烧法：将酚水喷入焚烧炉，使酚类有 机物在1100℃左右的高温下，发生氧化反应，最终生成CO2和H2O排放，此法工艺简单， 操作方便，但能耗、投资较大，每焚烧1吨含酚废水其成本约在200元左右，目前多数 厂家因费用较高已停用。生化法：对酚水进行生化处理是培养微生物，并利用微生物将 污水中的酚类有机物消化吸收分解成CO2和H2O的过程，生化法对进入生化池的污水水 质要求较为严格，污水中焦油及酚等有机物浓度不可超过微生物所能承受的浓度，否则， 需要将污水稀释后才能进入生化池，同时微生物驯化比较困难，进水浓度超标、环境温 度不适宜，都很容易限制微生物的生存，该方法根据微生物的承载方式及供氧方式的不 同又可分为曝气法、接触氧化法、生物转盘法及生物滤池法等，该方法占地面积大，投 资高，且操作麻烦。
发明内容
本发明所要解决的技术问题是为了克服上述缺陷，提供一种既低费用处理酚水又可 充分利用煤气余热的煤气发生炉酚水处理装置及简单易行先进的处理工艺。
为了解决上述技术问题，本发明所采用的技术方案是：该煤气发生炉酚水处理装置， 包括煤气发生炉，煤气发生炉的侧壁安装初级除尘器，其特征在于：初级除尘器通过煤 气管道连接酚水蒸发器，酚水蒸发器连接酚水处理装置，煤气发生炉的底部设有三通， 酚水处理装置、炉底工艺风机分别连接空气蒸汽混合器，空气蒸汽混合器通过管路连接 三通，三通连接煤气发生炉。
酚水处理装置包括酚水蒸发器的侧壁上的酚水管、酚水蒸汽管、酚水泵、酚水池、 汽水分离器，酚水管和酚水蒸汽管的一端连接汽水分离器，汽水分离器通过管路分别 连接酚水泵和空气蒸汽混合器，酚水泵与酚水池相连。
酚水蒸发器的上部内设置列管，顶端设置集气箱，底部设有落灰斗，列管上与集气 箱相连，下通过管板与落灰斗相连，落灰斗的侧壁上设有煤气出口。
酚水蒸发器的侧壁设有人孔。用于清理酚水蒸发器内列管外的空间。
酚水蒸发器的顶部设有清理孔。用于清理列管。
落灰斗为漏斗形。
酚水蒸发器的上部或留有汽水分离空间。此时酚水蒸发器与汽水分离装置为一体 式。
简单易行先进的处理工艺是：由煤气发生炉产生的高温煤气经初级除尘器后通入酚 水蒸发器，酚水由酚水泵自酚水池输入酚水蒸发器蒸发，酚水蒸汽进入空气蒸汽混合器 中与炉底工艺风机输入的空气混合，将酚蒸汽送入煤气发生炉燃烧层。
工作过程：由煤气发生炉产生的高温煤气经初级除尘器后通入酚水蒸发器，煤气经 集气箱、列管和煤气出口流出，酚水由酚水泵自酚水池输入酚水蒸发器，通过热交换利 用高温煤气的余热将酚水蒸发，酚水蒸汽在空气蒸汽混合器中与炉底工艺风机输入的空 气混合，将酚蒸汽送入煤气发生炉燃烧层，利用燃烧层高温将酚彻底分解。
与现有技术相比本发明所具有的有益效果是：本发明的煤气发生炉酚水处理装置能 低费用彻底的处理含酚污水，解决含酚污水的外排污染问题，从而保护周围环境和减少 污染;同时充分利用煤气余热投资及运行费用少、结构简单、安全可靠、易操作。处理 工艺，简单易行、工艺先进。
