申请日2007.01.30
公开(公告)日2009.08.05
IPC分类号C02F1/00
摘要
本发明公开了一种医院放射性污水处理自动控制方法及其装置。该方法包括如下步骤：当衰减池都为空时，污水首先进入第一个衰减池，第一个池注满，关闭进水阀门，打开第二个池子的进水阀门，污水进入第二个池子，当最后一个池子注水达95%时，排空第一池，然后关闭最后一池的进水阀门，打开第一池的进水阀门，以后重复同样的步骤。为实现该方法的装置包括：生物降解池与2-10个衰减池连接，每个衰减池有一进水口和出水口，分别与进水管和排水管连接;每个衰减池都有进水电动阀门和排水电动阀门，侧壁上安装有液位传感器;电动阀门、液位传感器与现场控制器连接。所述的衰减池的数量是三个。该方法和装置使放射性污水达标排放，避免了对周围环境及人体的危害。
权利要求书
1、一种医院放射性污水处理自动控制方法，包括2—10衰减池，该方法 包括下列步骤：
(1)打开衰减池的进水阀门，向池内注水;
(2)检测这个衰减池内的液位是否达到上限位的95%，若检测结果为否， 则返回步骤(1);
(3)若步骤(2)中的检测结果为是，则开始检测下一衰减池是否达到下限 位，若检测结果为否，则排空此池内的污水;
(4)若步骤(3)中下一衰减池的检测结果为是，则衰减池续继注水，直至 注满，然后关闭衰减池的进水阀门，打开下一衰减池的进水阀门，向 池内注水，返回步骤(1)，开始下一个同样的步骤。
2、按照权利要求1所述的医院放射性污水处理自动控制方法，其特征在 于：所述的衰减池有三个，其方法包括下列步骤：
(1)当三个衰减池均为空池时，所有阀门和排放泵都为关闭，则自动将 1号衰减池进水阀打开，此时污水只能进入1号衰减池;
(2)检测1号衰减池液位是否达到上限位，若检测结果为否，则返回步 骤(1);
(3)若步骤(2)中的检测结果为是，则关闭1号衰减池进水阀，同时打开 2号衰减池进水阀;
(4)检测2号衰减池液位是否达到上限位，若检测结果为否，则返回步 骤(3);
(5)若步骤(4)中检测结果为是，则关闭2号衰减池进水阀，同时打开3 号衰减池进水阀;
(6)检测3号衰减池液位是否达到上限位的95%，若检测结果为否，则 返回步骤(5);
(7)若步骤(6)中检测结果为是，则开启1号衰减池出水阀和排水泵开始 排水，此时污水仍可进入3号衰减池;
(8)检测1号衰减池是否达到下限位，若检测结果为否，则返回步骤(7);
(9)若步骤(8)中检测结果为是，则关闭3号衰减池进水阀、1号衰减池 的出水阀和排放泵，同时打开1号衰减池的进水阀;
(10)检测1号衰减池液位是否达到上限位的95%，若检测结果为否，则 返回步骤(9);
(11)若步骤(10)中检测结果为是，则打开2号衰减池出水阀和排水泵;
(12)检测2号衰减池是否达到下限位，若检测结果为否，则返回步骤 (11);
(13)若步骤(12)中检测结果为是，则关闭2号衰减池出水阀、1号衰 减池进水阀和排水泵，同时打开2号进水阀;
(14)检测2号衰减池液位是否达到上限位的95%，若检测结果为否，则 返回步骤(13);
(15)若步骤(14)中检测结果为是，则打开3号衰减池出水阀和排水泵， 开始排放污水;
(16)检测3号衰减池液位是否达到下限位，若检测结果为否，则返回步 骤(15);
(17)若步骤(16)中检测结果为是，则关闭3号衰减池出水阀、2号衰 减池进水阀和排水泵，打开3号进水阀，污水进入3号衰减池;
(18)检测3号衰减池液位是否达到上限位的95%，若检测结果为否，则 返回步骤(17);
(19)若步骤(18)中检测结果为是，则返回步骤(7)。

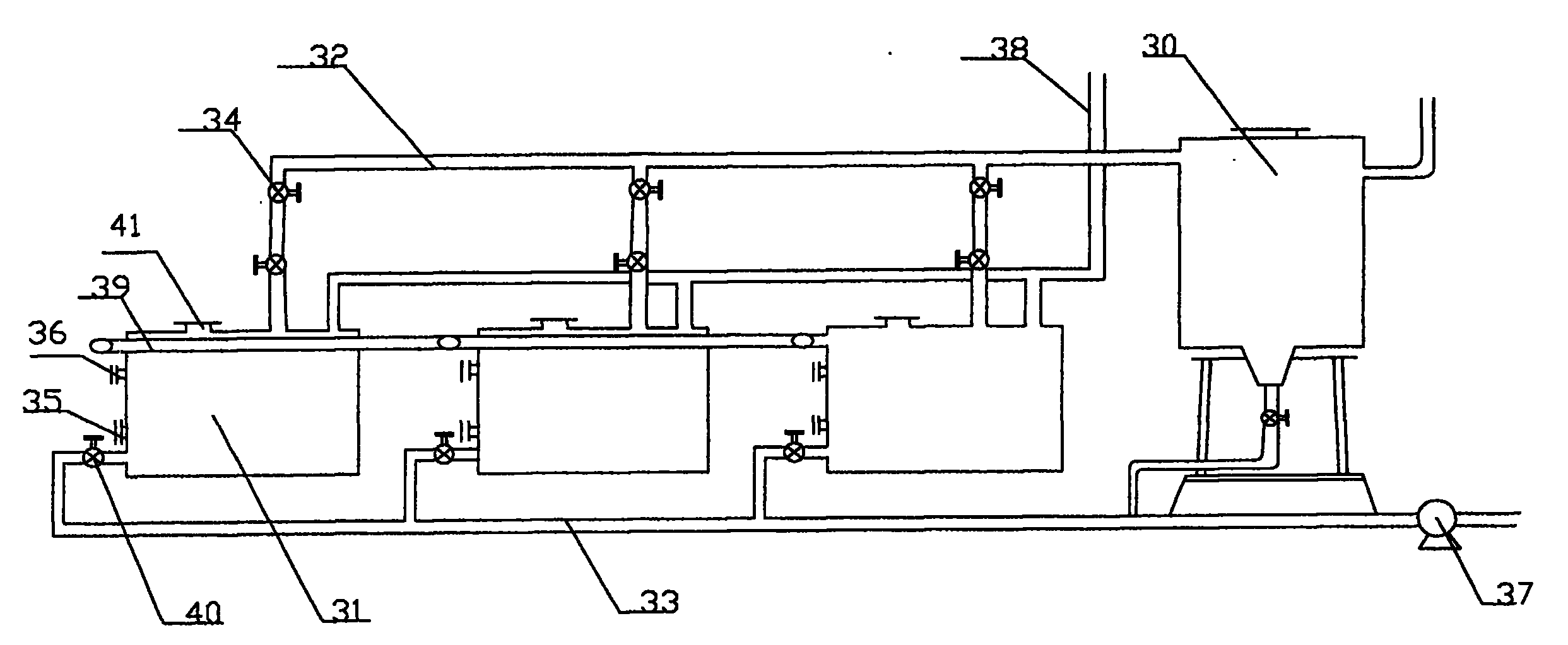

3、一种采用权利要求1所述医院放射性污水处理自动控制方法的装置， 该装置包括生物降解池(30)和衰减池(31)，其特征在于：所述的生物降解 池(30)与2—10个衰减池(31)连接，每个衰减池(31)有一进水口，分别与 从生物降解池(30)出来的进水管(32)连接，还有一出水口，分别与排水管(33) 连接;每个衰减池(31)的进水管(32)处都有进水电动阀门(34)，排水管 (33)处都有排水电动阀门(40);衰减池(31)的侧壁上安装有液位传感器 (35);电动阀门(34、40)、液位传感器(35)与现场控制器(2)连接。
4、根据权利要求3所述的装置，其特征在于：所述的现场控制器(2) 由可编程控制器(21)组成，现场控制器(2)与中央控制机(1)之间通过信息线连 接，中央控制机(1)由工控微机(11)组成。
5、根据权利要求3或4所述的装置，其特征在于：所述的衰减池侧壁上 还安装有活度检测仪(36)，与现场控制器(2)连接。
6、根据权利要求3或4所述的装置，其特征在于：所述的排水管出口处 连接至少一台排放泵(37)，与现场控制器(2)连接。
7、根据权利要求3或4所述的装置，其特征在于：还有一条排气管(38)， 排气管(38)的一端分别与每个衰减池的顶部相连，另一端伸出。
8、根据权利要求3或4所述的装置，其特征在于：还有一条溢水管(39)， 分别与每个衰减池的上部相通。
9、根据权利要求3或4所述的装置，其特征在于：所述的衰减池(31)的 数量为三个。
说明书
医院放射性污水处理自动控制方法及其装置
所属技术领域
本发明涉及一种放射性污水处理自动控制方法，特别涉及一种储存式医院 放射性污水处理自动控制方法。
本发明还涉及一种医院放射性污水处理装置，该装置包括生物降解池和衰 减池。
背景技术
医院核医学科在应用核素进行诊断和治疗过程中，会产生大量的含放射性 污水，这些污水直接排放会对周围环境产生较大影响，使污水流经区域的群体 受到有害辐射，对人体健康造成危害，为解决核素的有害辐射，必须对含放射 性药物的污水进行处理使其达标排放，放射性核素有一个共同的特点是随着时 间的延长，核素的放射性强度不断降低，使其储存足够时间(十个半衰期左右) 达到《医用放射性废物管理卫生防护标准》然后排放。
目前，采用贮存方法处理放射性污水的医院，通常是建一个生物降解池和 三个衰减池，污水经过生物降解池后从第一个衰减池的下部流入，上部有一出 水管，与第二个衰减池的下部相连，当水位达到上部的出水管的位置，则沿着 管道流入第二个衰减池，第二个衰减池的上部也有一条出水管，与第三个衰减 池的下部相连，当第二个衰减池的水位达到上部的出水管的位置，则沿管道流 入第三个衰减池，第三个衰减池的上部有一出水管，与外界的下水道相通，当 第三个衰减池的水位达到出水管的位置则从出水管直接流入下水道内。但是， 由于每个衰减池之间是相连通的，衰减池下部新进入的污水很容易和上部的污 水混合，没有经过衰减就从上部的排水管排出，达不到排放的标准，从而对周 围环境和人体健康造成危害。
发明内容
本发明要解决的技术问题是提供一种医院放射性污水处理自动控制方法， 其能准确的控制放射性污水的储存时间，使其衰减达到排放标准后再进行排放， 避免了对周围环境的污染及对人体的危害。
本发明另一个要解决的技术问题是提供一种放射性污水处理装置，它能有 效防止放射性污水相混合，单独储存，单独排放，使放射性污水衰减达到排放 标准后再进行排放，避免了对周围环境的污染及对人体的危害。
对于本发明的医院放射性污水处理自动控制方法来说，上述技术问题是这 样加以解决的：打开衰减池的进水阀门，向池内注水;检测这个衰减池内的液 位是否达到95%，若检测结果为否，则续继注水;若检测结果为是，则开始检 测下一衰减池是否为空，若检测结果为否，则排空此池内的污水;若下一衰减 池的检测结果为是，则衰减池续继注水，直至注满，然后关闭衰减池的进水阀 门，打开下一衰减池的进水阀门，向池内注水，开始下一个同样的步骤。
对于本发明的医院放射性污水处理装置来说，上述技术问题是这样加以解 决的：该装置包括生物降解池和衰减池，所述的生物降解池与2—10个衰减池 连接，每个衰减池有一进水口，分别与从生物降解池出来的进水管连接，还有 一出水口，分别与排水管连接;每个衰减池的进水管处都有进水电动阀门，排 水管处都有排水电动阀门;衰减池的侧壁上安装有液位传感器;电动阀门、液 位传感器与现场控制器连接。
作为上述医院放射性污水处理自动控制方法的一种优选方案是对只有三个 衰减池的装置的控制方法，这样在确保放射性污水达标排放的基础上，减少了 控制步骤。
对于上述装置中的现场控制器由可编程控制器组成，现场控制器与中央控 制机之间通过信息线连接，中央控制机由工控微机组成，这样中央控制机可设 置在距离生物降解池和衰减池较远的地点，能过工控微机屏幕上的人机交互界 面可随时显示工作情况，并进行控制，大大减轻了管理人员的工作强度，也防 止了放射性污水对工作人员身体的危害。
对于上述装置中的衰减池侧壁上还安装有活度检测仪，与现场控制器连接， 这样可随时检测各衰减池中污水的活度值，当达到排放标准时，可随时排放。
对于上述装置中的排水管出口处连接至少一台排放泵，与现场控制器连接， 这样可加快污水的排放速度。
对于上述装置中还有一条排气管，排气管的一端分别与每个衰减池的顶部相连， 另一端伸出，这样可以把污水储存过程中产生的有害气体排出，保护整个装置 的安全。
对于上述装置中还有一条溢水管，分别与每个衰减池的上部相通，这样一 旦控制失灵而此时管理人员又不在，没有及时打开排水阀门排放，这时污水可 通过溢水管流到其他空池中，避免放射性污水外溢对周围环境和人体的危害， 提高的装置的安全性能。
作为上述装置的一种优选方案是衰减池的数量为三个，这样在确保放射性 污水达标排放的基础上，减少了控制步骤，并方便现场安装和施工。
由于上述的医院放射性污水处理自动控制方法中，整个处理过程实现了电 脑控制全自动化运行，能准确控制其储存时间，通过微机屏幕的人机交互界面 随时显示工作情况，大大减轻了管理人员的劳动强度;医院放射性污水处理装 置中每个衰减池都有独自的进水口和排水口，单独储存，单独排放，避免了污 水的混合，并且使放射性污水衰减符合排放标准后再进行排放，避免了对周围 环境和人体的危害。
