申请日2007.01.24
公开(公告)日2007.08.08
IPC分类号E03D1/24; E03C1/12
摘要
本发明涉及民用房屋建筑结构与给排水设施工程领域。尤其涉及一种民用建筑下沉式卫生间区域、污水回用节水装置，包括洗洁器皿及其排水管，排水立管，座便器或蹲便器和便器水箱;它还包括向终端出口方向略微倾斜设置的汇水管，卫生间设置有局部下沉式卫生区域;便器洁具和便器水箱安装在下沉式卫生区域，该区域的地板表面低于卫生间其它区域的地板表面;洗洁器皿的排水管都与汇水管相连接;便器水箱的进水口设在便器水箱的上部，便器水箱的进水口与汇水管位于相同水平线或低于汇水管的水平线，汇水管的出水口与便器水箱的进水口相连接，便器洁具的排水管与排水立管相连接。本发明节水率40%、减少污水排放量40%，结构简单，建设、改造工程小，费用低。
权利要求书

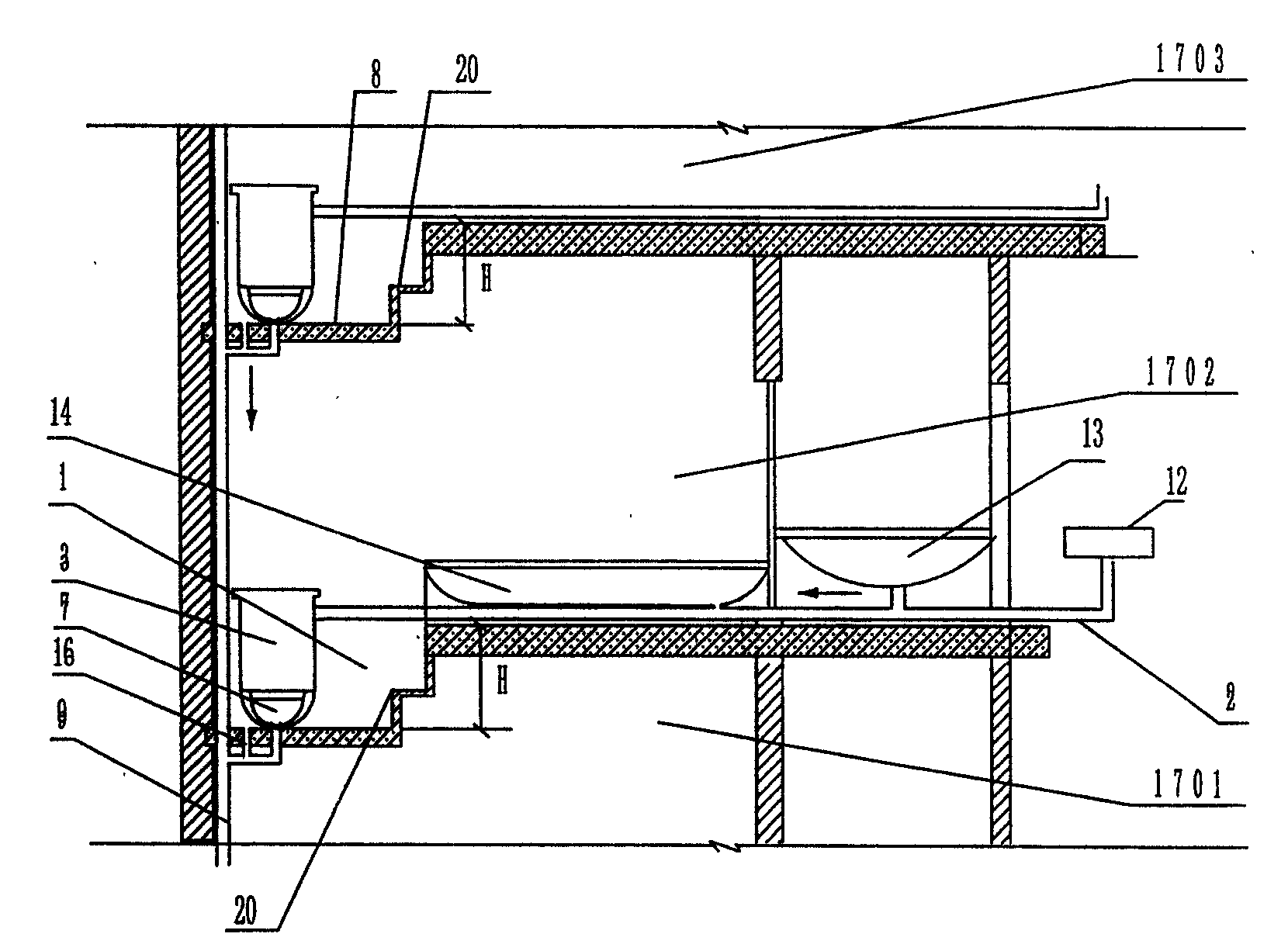

1、一种民用建筑下沉式卫生间区域、污水回用节水装置，包括洗洁器皿及 其排水管，排水立管，座便器或蹲便器和便器水箱;其特征在于：它还包括向 终端出口方向略微倾斜设置的汇水管(2)，卫生间设置有局部下沉式卫生区域 (1);便器洁具(7)和便器水箱(3)安装在所述下沉式卫生区域(1)，所述 下沉式卫生区域(1)的地板表面(8)低于卫生间(17)其它区域的地板表面(11); 所述洗洁器皿的排水管都与所述汇水管(2)相连接;所述便器水箱(3)的进 水口设在所述便器水箱(3)的上部，所述便器水箱(3)的进水口与所述汇水 管(2)位于相同水平线或低于所述汇水管(2)的水平线，所述汇水管(2)的 出水口与所述便器水箱(3)的进水口相连接，所述便器洁具(7)的排水管与 排水立管(9)相连接。
2、如权利1要求所述的一种民用建筑下沉式卫生间区域、污水回用节水装 置，其特征在于：所述排水立管(9)为一根;所述下沉式卫生区域(1)设置 与所述排水立管(9)相连接的地漏(16)。
3、如权利1要求所述的一种民用建筑下沉式卫生间区域、污水回用节水装 置，其特征在于：所述便器水箱(3)内、所述汇水管(2)的出水口安装过滤 器(4);所述便器水箱(3)设有加药口(5);所述便器水箱(3)设有溢流管 (6)。
4、如权利要求1、2或3所述的一种民用建筑下沉式卫生间区域、污水回用 节水装置，其特征在于：所述便器水箱(3)与自来水上水管(10)连接。
5、如权利要求4所述的一种民用建筑下沉式卫生间区域、污水回用节水装 置，其特征在于：所述卫生间(17)其它区域与所述下沉式卫生区域(1)之间 设有下沉台阶(20)。
说明书
民用建筑下沉式卫生间区域、污水回用节水装置
技术领域 本发明涉及民用房屋建筑结构与给排水设施工程领域。尤其涉及 一种民用建筑下沉式卫生区域、污水回用节水装置。
背景技术 城市用水大规模的开采、超采，粗放的不科学用水方式，造成了 水资源的严重浪费，致使生态水域环境破坏严重。目前，城市生活用水有效利 用率只达到60%，由于传统的给、排水方式，人们普遍缺乏节水意识和使用管理 等种种原因，使得其余40%的洁净水被浪费掉，达不到循环用水和节约用水的效 果。一方面严重短缺的水资源没有得到合理利用，另一方面给居民和社会造成 了较大的经济负担。
发明内容 本发明要解决的技术问题是提供一种便捷、实用、有效，能节约 用水、减少排污水量的一种民用建筑下沉式卫生间区域、污水回用节水装置， 使城市居民洗菜、洗脸及洗澡等排放的污水能用于冲刷便器，让首次污水得到 重复利用。
为了解决上述技术问题，本发明采取的技术方案如下：
一种民用建筑下沉式卫生间区域、污水回用节水装置，包括洗菜盆、洗脸 盆及洗浴盆等洗洁器皿及其排水管，排水立管，座便器或蹲便器和便器水箱; 其特征在于：它还包括向终端出口方向略微倾斜设置的汇水管，卫生间设置有 局部下沉式卫生区域;便器洁具和便器水箱安装在下沉式卫生区域，该区域的 地板表面低于卫生间其它区域的地板表面;洗菜盆、洗脸盆及洗浴盆的排水管 都与汇水管相连接;便器水箱的进水口设在便器水箱的上部，便器水箱的进水 口与汇水管位于相同水平线或低于汇水管的水平线，汇水管的出水口与便器水 箱的进水口相连接，便器洁具的排水管与排水立管相连接。
作为该污水回用节水装置的完善;便器水箱设有过滤、杀菌、除臭设施。
本发明的核心在于对现有传统卫生间的房屋结构进行了改变，在卫生间设 置局部下沉式卫生区域，使该区域的地板表面低于卫生间其它区域的地板表面， 在下沉式卫生区域与卫生间其它区域之间形成高位差;将便器洁具(包括座便 器或蹲便器)和向其供水的便器水箱安装在下沉式卫生区域;利用洗菜盆、洗 脸盆及洗浴盆等洗洁器皿与便器水箱之间的相对位差和污水重力收集洗菜盆、 洗脸盆及洗浴盆等排放污水点所排放的污水;将收集的污水输送至便器水箱， 经过滤、杀菌、除臭处理后，用于冲刷便器洁具。住户所产生的全部污水最终 经由排水立管排走。
本发明可以减少自来水使用量，节水率达40%，减少污水排放量达40%，既 可实现社会用水量有效的节约，又可减少污水排放处理总量，对有效降低城市 供水压力、污水处理压力和避免重复投资，落实科学发展观，构建节约型社会 都是十分有益的。
本发明以利用洗菜盆、洗脸盆及洗浴盆等洗洁器皿所产生的首次废水为出 发点，为了使这些废水在位差和重力的作用下能顺利进入便器水箱，需要在各 洗洁器皿的排水管与便器水箱的进水口之间设置相对位置差，因而，对安装便 器洁具和便器水箱的区域从建筑结构上进行改变，设置了下沉式卫生间区域。 洗洁器皿所产生的首次废水经冲刷便器洁具后进入排水立管。一家住户只需要 一根排水立管，改变了现在民用住宅楼一家住户至少有两根排水立管的排水方 案，减少排水管材及附件。
本发明具有结构简单、新颖，建设、改造工程量小，费用低的优点，容易 推广实施，具有重大的社会、经济、环境效益。
本发明不仅适用于新建楼房，也适用于旧楼房改造。
新建楼房：房屋的建筑结构与传统的不同，在卫生间内设置一个局部下沉 式卫生区域，该区域内安装便器水箱和便器洁具;围绕下沉区域按近距离原则 布局洗涤器具，将洗涤器具产生的污水通过汇水管收集至便器水箱，再将便器 水箱出水口连接到便器洁具进水口经冲洗便器洁具后排到排水立管即可。
旧楼房改造：已有的建筑物，要对房屋的建筑结构进行改造，向室外拓展 延伸出部分卫生间空间，并在该空间设置下沉式卫生区域，该区域内安装便器 水箱和便器洁具;围绕下沉区域按近距离原则布局洗涤器具，将洗涤器具产生 的污水通过汇水管收集至便器水箱，再将便器水箱出水口连接到便器洁具进水 口经冲洗便器洁具后排到排水立管即可。此改造方案仅适用于卫生间至少有一 面外墙的房屋建筑。
本发明具有如下有益效果：
1、新建建筑可以简化室内多个排水立管，将多个排水管归集成一根排水总 管，减少管材及附件，有益于循环节水节材。
2、对具有外墙的已有卫生间可进行改造，只需向室外拓展延伸出下沉式卫 生区域及增加汇水管等即可，改造成本低，易于实施。
3、节水达40%，减少污水排量达40%，既节约水资源又减少排污处理费用， 既环保又经济，利国利民。
4、减少城市自来水和污水厂投资，避免重复建设，对经济、社会的可持续 发展具有现实意义。
