申请日2007.07.16
公开(公告)日2008.05.14
IPC分类号F24H4/02; F24D17/00; F25B30/00
摘要
一种洗浴废水热回收制热、制冷系统，包括热水箱和与热水箱连通的冷凝加热器、热泵机组、蒸发吸热器，热水箱连接热水管喷淋头，热水管喷淋头下连接废热水池，废热水池有管道通过水泵接入蒸发吸热器，所述蒸发吸热器出水管连接室内放冷器后流回废热水池。本系统利用洗浴废水中的热能经自来水换热盘管和热泵机组的蒸发吸热器两次换热，并经热泵机组和冷凝加热器，既能够获得50-55℃的洗浴热水，又能获得蒸发吸热器所施放的冷量，其效率可以达到10左右，相对于气源热泵热水机节能50%以上，同时解决了气源热泵热水机在我国北方地区冬季无法使用的弊端。利用洗浴废水可以制冷、制热水和废水冲马桶，一水三用。减少排放的水污染和废热污染。
权利要求书

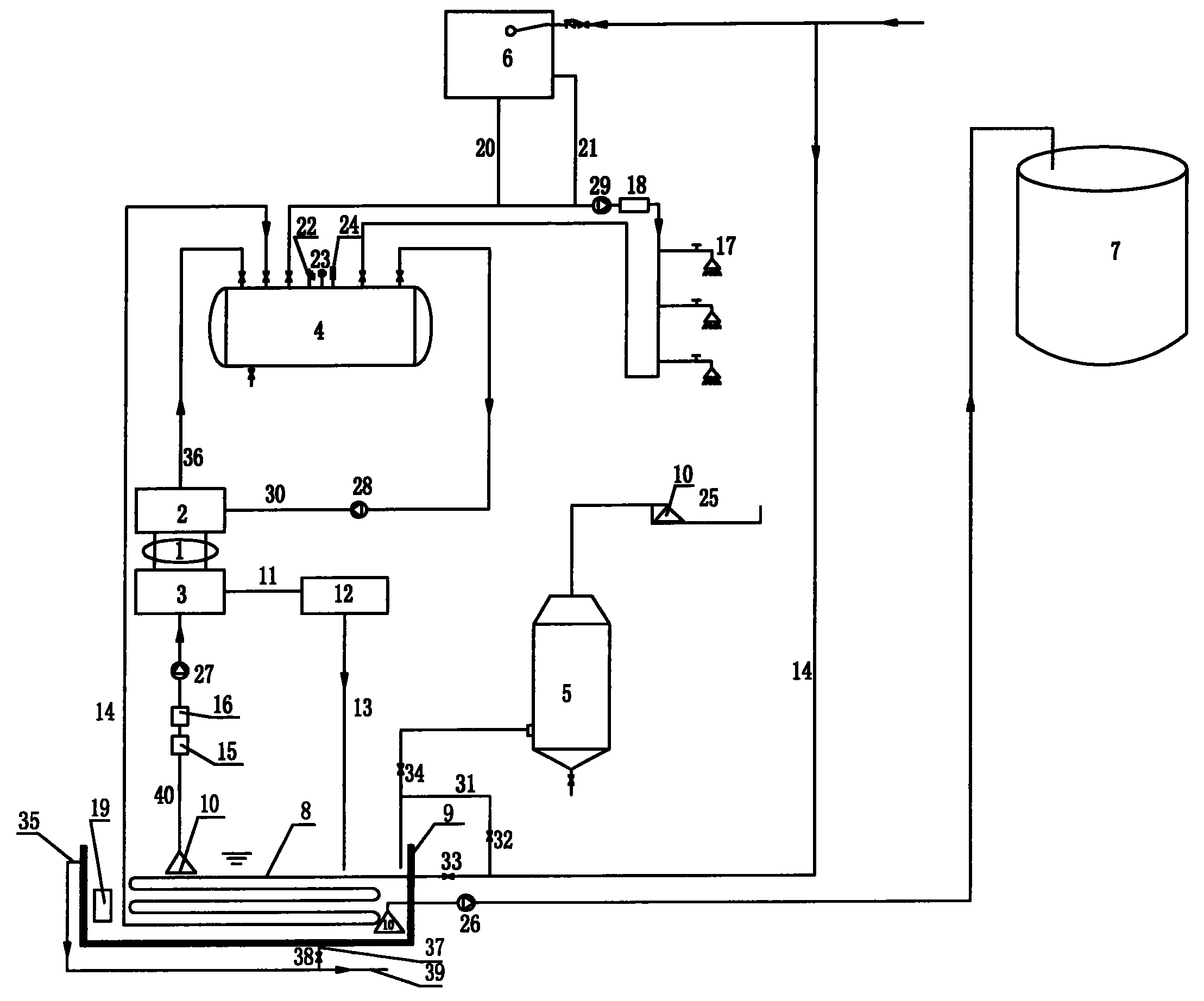

1.一种洗浴废水热回收制热、制冷系统，包括热水箱(4)和与热水箱 (4)连通的冷凝加热器(2)、热泵机组(1)、蒸发吸热器(3)，热水箱(4) 连接热水管喷淋头(17)，热水管喷淋头(17)下连接废热水池(9)，废热水 池(9)有管道通过水泵(27)接入蒸发吸热器(3)，其特征在于：所述蒸发 吸热器(3)出水管(11)连接室内放冷器(12)后流回废热水池(9)。
2.如权利要求1所述的洗浴废水热回收制热、制冷系统，其特征在于： 所述废热水池(9)内设有自来水换热盘管(8)，热水箱(4)的进水管(14) 通过该自来水换热盘管(8)接入热水箱(4)。
3.如权利要求1或2所述的洗浴废水热回收制热、制冷系统，其特征在 于：所述热水管喷淋头(17)下设有废水收集池(25)，废水收集池(25)与 废热水池(9)之间设有过滤器(5)，废热水池(9)内设有电辅加热器(19); 热水箱(4)的进水管(14)上有一支管(31)与废水收集池(25)和废热水 池(9)之间的连接水管相连，支管(31)上设有阀门(32)，支管(31)前 面的废水收集池(25)和废热水池(9)之间的连接水管上也设有阀门(34)， 支管(31)后面的进水管(14)上设有阀门(33)。
4.如权利要求3所述的洗浴废水热回收制热、制冷系统，其特征在于： 所述热水箱(4)上加设有安全阀(22)、压力表(23)和温度计(24)，热水 箱(4)还通过膨胀管(20)、循环管(21)和高位膨胀水箱(6)相连，高位 膨胀水箱(6)与自来水管相连。
5.如权利要求4所述的洗浴废水热回收制热、制冷系统，其特征在于： 所述接入蒸发吸热器(3)的水泵(27)前的进水管上设有精滤器(15)和加 药中和装置(16)。
6.如权利要求5所述的洗浴废水热回收制热、制冷系统，其特征在于： 所述废热水池(9)上壁设有溢流管(35)，底部设有排污管(37)，内部有水 泵(26)连接的管路通入冲马桶水箱(7)。
7.如权利要求6所述的洗浴废水热回收制热、制冷系统，其特征在于： 所述的蒸发吸热循环的管道(11、13、40)、冷凝加热循环的管道(30、36) 和自来水换热循环的管道(14、31)均包覆有保温层。
说明书
洗浴废水热回收制热、制冷系统
技术领域
本实用新型涉及一种洗浴废水热回收制备热水和冷冻水系统。
背景技术
目前我国北方洗浴行业多采用燃油、燃气、燃煤或电锅炉制备洗浴热水， 能耗大，用水量多，排放的热水又形成二次污染。近年来，我国南方洗浴业 多采用气源热泵热水机，虽然能效比有所提高，但是仍然存在热损失大、用 水量大，北方地区冬天无法使用的弊端。
发明内容
本实用新型的目的是提供一种低能耗、无污染又节约用水的洗浴废水热 回收制备洗浴热水和冷冻水的系统。
为实现上述目的，本实用新型采用如下技术方案：一种洗浴废水热回收制 热、制冷系统，包括热水箱和与热水箱连通的冷凝加热器、热泵机组、蒸发 吸热器，热水箱连接热水管喷淋头，热水管喷淋头下连接废热水池，废热水 池有管道通过水泵接入蒸发吸热器，所述蒸发吸热器出水管连接室内放冷器 后流回废热水池。
所述废热水池内设有自来水换热盘管，热水箱的进水管通过该自来水换 热盘管接入热水箱。
所述热水管喷淋头下设有废水收集池，废水收集池与废热水池之间设有 过滤器，废热水池内设有电辅加热器;热水箱的进水管上有一支管与废水收 集池和废热水池之间的连接水管相连，支管上设有阀门，支管前面的废水收 集池和废热水池之间的连接水管上也设有阀门，支管后面的进水管上设有阀 门。
所述热水箱上加设有安全阀、压力表和温度计，热水箱还通过膨胀管、 循环管和高位膨胀水箱相连，高位膨胀水箱与自来水管相连。
所述接入蒸发吸热器的水泵前的进水管上设有精滤器和加药中和装置。
所述废热水池上壁设有溢流管，底部设有排污管，内部有水泵连接的管 路通入冲马桶水箱。
所述的蒸发吸热循环的管道、冷凝加热循环的管道和自来水换热循环的 管道均包覆有保温层。
本实用新型的优点在于利用洗浴废水中的热能经自来水换热盘管和热泵 机组的蒸发吸热器两次换热，并经热泵机组和冷凝加热器，既能够获得50-55 ℃的洗浴热水，又能获得蒸发吸热器所施放的冷量，相对于气源热泵热水机 节能50%以上，同时解决了气源热泵热水机冬季在我国北方地区无法使用的 弊端。本实用新型和传统的燃油、燃气和电加热炉相比其节能比率更大。
本实用新型利用洗浴废水可以制冷、制热水和冲马桶，一水三用，大幅 度节约用水。此外，废水在循环过程中均加了多次过滤和加药中和等措施使 废水得到净化，减少排放的水污染和废热污染。
