申请日2007.07.15
公开(公告)日2008.05.14
IPC分类号F28D7/10; F28D1/02
摘要
涉及一种多行程管束式污水换热器，安装在污水与中介水循环系统中，从污水中提取回收热量，或者向污水中释放热量，是应用热泵技术及其相关设备，利用城市污水进行采暖供热及制冷空调工艺系统中的不可缺少的设备，主要包括有壳管、隔板、前水室，后水室，分隔板及管束组成，隔板平行于壳管轴线并把壳管内部及管束分成多个行程，体积小，节省材料，不易被污水中的杂物堵塞，换热面积大，换热效率高，具有一定的耐腐蚀性能。
权利要求书

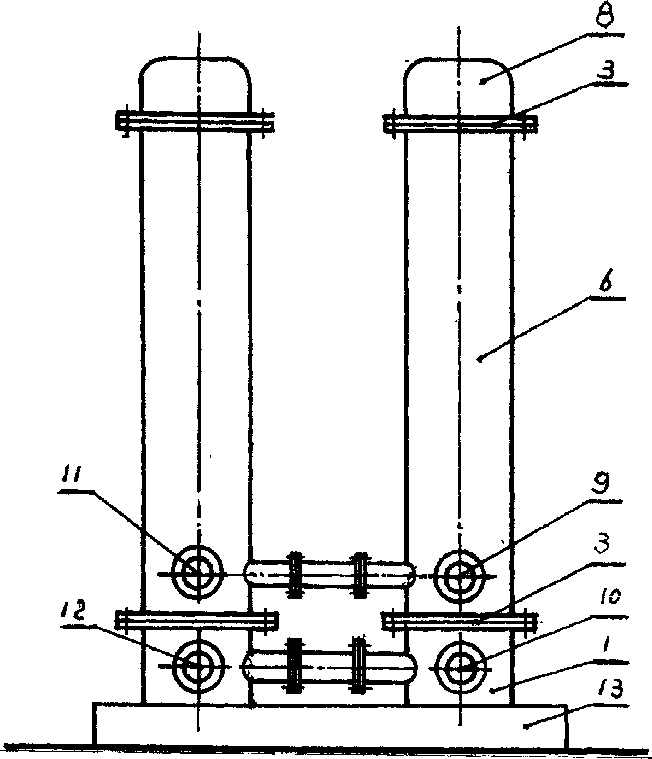

1.一种多行程管束式污水换热器，其特征是：包括前水室(1)，前分隔板(2)， 连接法兰(3)，固定管束(14)的管板(4)，把壳管(6)内部分隔成多个行程 的隔板(5)，污水进口(12)污水出口(10)，被换热中介水进口(11)，被换 热中介水出口(9，后水室(8)和后分隔板(7);
壳管(6)内的隔板(5)是沿着壳管(6)的轴线相平行设置;
壳管(6)内的隔板(5)的数量和位置不同，可以把壳管(6)分为二行程、 四行程等多行程;
前水室(1)内的前分隔板(2)及后水室(8)内的后分隔板(7)的数量及 位置不同，可以把管束(16)分为二行程、四行程等多行程;
应该立式安装，管束(14)及壳管(6)呈垂直状态。
说明书
多行程管束式污水换热器
所属技术领域
本实用新型涉及一种多行程管束式污水换热器。
背景技术
城市污水(生活污水、生产废水、雨水等)，夏季温度为18-26℃，冬季温 度为8-18℃，PH值一般为6-8，悬浮状及颗粒状杂物较多。
城市污水的数量非常巨大，在我们生产、生活、居住环境周围分布很广， 其中含有非常多的低温热能，完全可以提取回收和再利用，不应白白丢弃掉。
应用热泵技术原理及其相关设备，当用户冬季需要采暖供热时，可以把城 市污水作为低温热源，提取回收其中的低温热能，提升温度，输送传递给用户 再利用。当用户夏季需用制冷空调时，又可以把城市污水作为低温水源(冷却 水源)，向其中释放热能，为用户达到制冷的目的。
城市污水是一种可以利用的宝贵水资源。但是，在提取并应用城市污水的 工艺系统中，污水中含有的悬浮状及颗粒状杂物极为有害，易造成管道、阀门、 水泵、换热设备或热泵机组的堵塞和损坏，使热泵机组工艺系统不能正常运行。
目前，公知的水——水换热器有板式和分段式等多种型式，应用在污水工 艺系统中，普遍容易产生堵塞现象。
污水的提取热能量和释放热能的工艺过程，具有温度低、换热温差小、流 量大、杂物多等特点，因此，采用的污水换热器必须能有效的适应这些特点。
发明内容
为了克服现有技术不足，本实用新型提供一种多行程管束式污水换热器。
本实用新型解决其技术问题所采取的技术方案是：这种换热设备综合了容 积式换热器和分段式换热器的特点，主要由管壳、管束、前水室、后水室、隔 板、分隔板、进出口短管等部分组成。其主要特征是：在前水室、管束、后水 室中流通的是城市污水，在管壳中流通的是被换热的中介水，中介水经过污水 换热器之后，进入热泵机组的蒸发器或者冷凝器。在前水室和后水室中增加有 分隔板，将管束的换热面积分为多份，形成多个换热行程;在壳管中，沿其轴 线平行的方向设置有隔板，将壳管内的容积分成多份，与换热管束相对应，也 形成多个换热行程。
城市污水在前水室、管束、后水室、分隔板形成的多个行程中流动，而被 换热的中介水则在壳管和隔板形成的多个行程中流动，两者之间的流动方向是 逆向流动，可增加换热反应效果。
前水室、壳管、后水室、隔板可选用不锈钢及塑料材料制作，也可以选用 普通钢材，壁厚为8-16毫米，进行耐腐蚀处理，这样可以在保证使用的前提之 下降低换热器的价格。
本实用新型的有益效果是：针对污水换热的特点，本实用新型结构简单， 制作加工容易，占地空间小、运行管理方便，同时具有适用和价格较低的特点， 最为重要的是：有利于反冲洗和排污，不易发生堵塞现象。
