申请日2005.03.17
公开(公告)日2007.05.09
IPC分类号C02F11/14
摘要
本发明涉及一种用于处理污水污泥，即来自污水处理厂的污泥的方法，该方法包括通过过滤来进行固体/液体分离的步骤。本发明的特征在于在该过滤步骤之前，所述方法包括用于加入两种固体填料的步骤，以便在过滤阶段期间形成具有高排放能力的不可压缩的过滤基质，在所述两种固体填料中，各种填料均包括均匀的、平均粒度不同于构成另一种填料的颗粒的平均粒度的颗粒。
权利要求书
1.一种用于处理污泥的净化方法，所述污泥为通过废水或污水净化设备 而获得的污泥，该方法包括通过过滤来进行的固体/液体分离的阶段，其特征 在于在所述过滤阶段之前，所述方法包括用于加入两种固体填料的阶段，在 所述两种固体填料中，各种填料均包括均匀的、平均粒度不同于构成另一种 填料的颗粒的平均粒度的颗粒，以便在所述过滤阶段形成具有高排放能力的 不可压缩的过滤基质。
2.根据权利要求1所述的方法，其特征在于第一种固体填料形成填料的 粗粒粒组，其由平均直径大于形成第二种填料材料的固体颗粒的平均直径的 固体颗粒组成，其中所述粗粒粒组用于形成不可压缩的多孔性网状过滤基 质。
3.根据权利要求2所述的方法，其特征在于该第二种填料形成细粒填料 粒组，其中所述细粒粒组用于吸收净化污泥中的干物质的颗粒。
4.根据权利要求3所述的方法，其特征在于所述细粒粒组与所述粗粒粒 组均包括碳酸钙颗粒。
5.根据权利要求3所述的方法，其特征在于所述细粒粒组与所述粗粒粒 组均包括砂粒颗粒。
6.根据权利要求3所述的方法，其特征在于所述细粒粒组包括碳酸钙颗 粒，而所述粗粒粒组为砂粒。
7.根据前述权利要求中任一项所述的方法，其特征在于所述用于加入固 体填料材料的阶段在强烈的搅拌作用下进行，以便确保填料材料在所述污泥 中的良好散布。
8.根据前述权利要求中任一项所述的方法，其特征在于在进行所述固体 /液体分离的阶段之前，在所述用于加入固体填料的阶段之后紧跟着絮凝阶 段。
9.根据前述权利要求中任一项所述的方法，其特征在于在所述固体/液 体分离的阶段为加压过滤阶段。
10.根据前述权利要求所述的方法，其特征在于所述加压过滤在筒形压 滤机中进行，该压滤机装备有沿该筒的中心纵轴线设置的密封囊，该囊由流 体压力驱动。
11.根据权利要求1-10中任一项所述的方法，其特征在于在所述通过过 滤来进行的固体/液体分离的阶段之后，紧跟着用于干燥和破碎在所述通过过 滤来进行的固体/液体分离的阶段所获得的滤饼的阶段。
12.根据权利要求1-3和7-10中任一项所述的方法，其特征在于所述细 粒粒组包括屑末颗粒，而所述粗粒粒组包括砂粒。
13.一种用于净化污泥的处理系统，该处理系统包括：用于制备絮凝剂 材料的反应器;絮凝反应器，待处理的污泥在该絮凝剂反应器中与絮凝剂混 合;以及过滤装置，其特征在于该处理系统包括用于将污泥与两种固体填料 材料混合的反应器，其中各种填料均包括均匀的、平均粒度不同于构成另一 种填料的颗粒的平均粒度的颗粒，该混合反应器连接至该絮凝反应器。

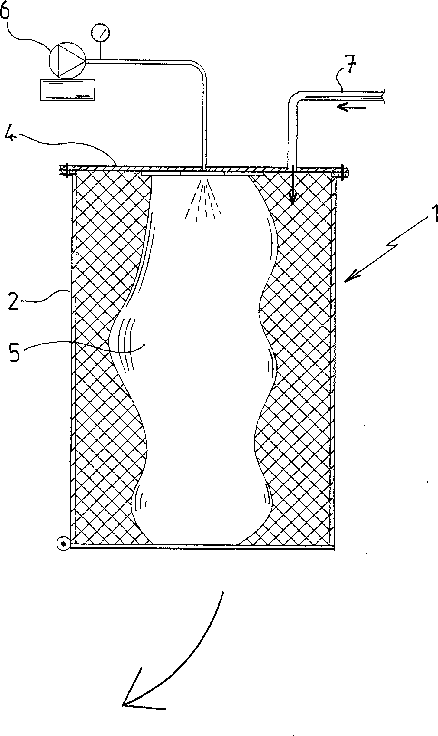

14.根据前述权利要求所述的用于净化污泥的处理系统，其特征在于该 过滤装置(1)为压滤型压滤机，并且该压滤机包括形成该压滤机的筒形金 属栅(2)，以及由流体的压力驱动的囊(5)，该囊(5)与该金属栅(2) 同轴设置且连接于该金属栅(2)的盖(4)的内表面上。
15.根据权利要求13或14中任一项所述的用于净化污泥 的处理系统， 其特征在于该处理系统还包括用于破碎该滤饼的流化床干燥/分离组件。
说明书
污水污泥处理方法与系统
本发明的目的在于一种用于处理净化污泥，即处理通过净化地方当局或 地方工业的废水或污水而获得的污泥的方法以及一种用于实施所述方法的 处理所述污泥所用的系统。
通过净化废水或污水而得到的污泥为干物质含量从1%到10%不等的液 态污泥，其中所述液态污泥的平均含水量通常约为3%。这些污泥通常采用 固体/液体分离技术来进行处理，所述固体/液体分离技术用于除去澄清的液 体排放物和脱水的污泥，在脱水的污泥中干物质含量至少为20%。为了有利 于进行固体/液体分离，将填料复合物如絮凝剂加入所述污泥中。随后，通过 干燥床上的自然干燥法，或者实际上通过冷冻/解冻，或者通过使用过滤器机 械脱水，而将这些混合物进行脱水。
随后，根据所述污泥的成分，将脱水的污泥交付处理或将其用作农业部 门中的肥料。然而，目前，由于所述污泥中的有毒金属及其它污染物质含量 较高，所以避免用作肥料这种处理方法。此外，1999年4月26日的欧洲指 令(European Directive)建议避免将此类污泥自动地交付处理，因为它们不 会构成最终废料(final waste meterial)。因此，再利用此类污泥的现有的主 要方法为关于通过将其干物质焚化或交付处理的、包括将所述污泥除去的方 法。
因此，德国专利DE 3.922.928提出了一种净化污泥脱水方法，其包括将 来自工业或城市生活的污泥与包含纤维颗粒的、特别是来自造纸或纺织工业 的净化污泥混合。随后，将合成的或有机的絮凝剂加入到混合物中，随后在 压力下或在真空下对上述的混合物进行过滤。最终的滤饼(filtration cake) 的干燥度超过40%，以便制成良好的燃料并产生很少量的灰。
但是，这种通过焚化解决所述净化污泥的再循环问题的方法具有某些缺 点。首先，滤饼的含水量保持较高，因而从能量观点来看，滤饼并未实现最 佳燃烧。随后，需要能够形成包含来自纸或纺织品(其中包括与此接近的工 业产品)的纤维颗粒的污泥。
因此，本发明的一个目的在于通过提出一种简单、快速、有效且经济地 处理净化污泥的解决方案来避免所述缺点，以便通过交付处理或通过焚化而 将所述净化污泥除去。
在这方面，提出了一种用于处理净化污泥的方法，该方法包括通过过滤 来分离的阶段，其特征在于在该分离阶段之前，所述方法包括用于加入两种 固体填料的阶段，以便形成具有高排放能力的不可压缩的过滤基质，并且获 得具有最佳干燥度的滤饼，在所述两种固体填料中，各种填料均包括均匀的、 平均粒度不同于构成另一种填料的颗粒的平均粒度的颗粒。
能够容易地看出，在过滤阶段，通过由此形成具有高排放能力的不可压 缩的过滤基质，特别是通过避免来自被该不可压缩的基质截留的污泥的干物 质的颗粒堵塞过滤器，将可以优化固体/液体分离。如随后将会进行的详细描 述，所述过滤阶段有利地用于获得大于90%的脱水效果和具有至少60%、甚 至在优化参数的情况下超过80%的干燥度的滤饼。
