申请日2006.12.08
公开(公告)日2008.06.11
IPC分类号B01D24/24
摘要
本发明公开了一种新型饮用水处理过滤器，属于水处理设备。其主要包括罐体，顶部设有溢流口，罐体下部设有支脚，罐体上部设有进水管，下部设有出水口和进气口，滤料置于罐体内的承托层上方，反冲排水阀与罐体相通，位于滤料层上方，滤板上设有多个拱形管，拱形管内设有布气管、布水管和气水室。本装置采用双层滤料滤池，提高了处理后水的质量通过设置的拱形管配气配水组件利用水气配合对虑料层进行冲洗，减少了冲洗虑料层的用水量，减少了虑料的流失。
权利要求书

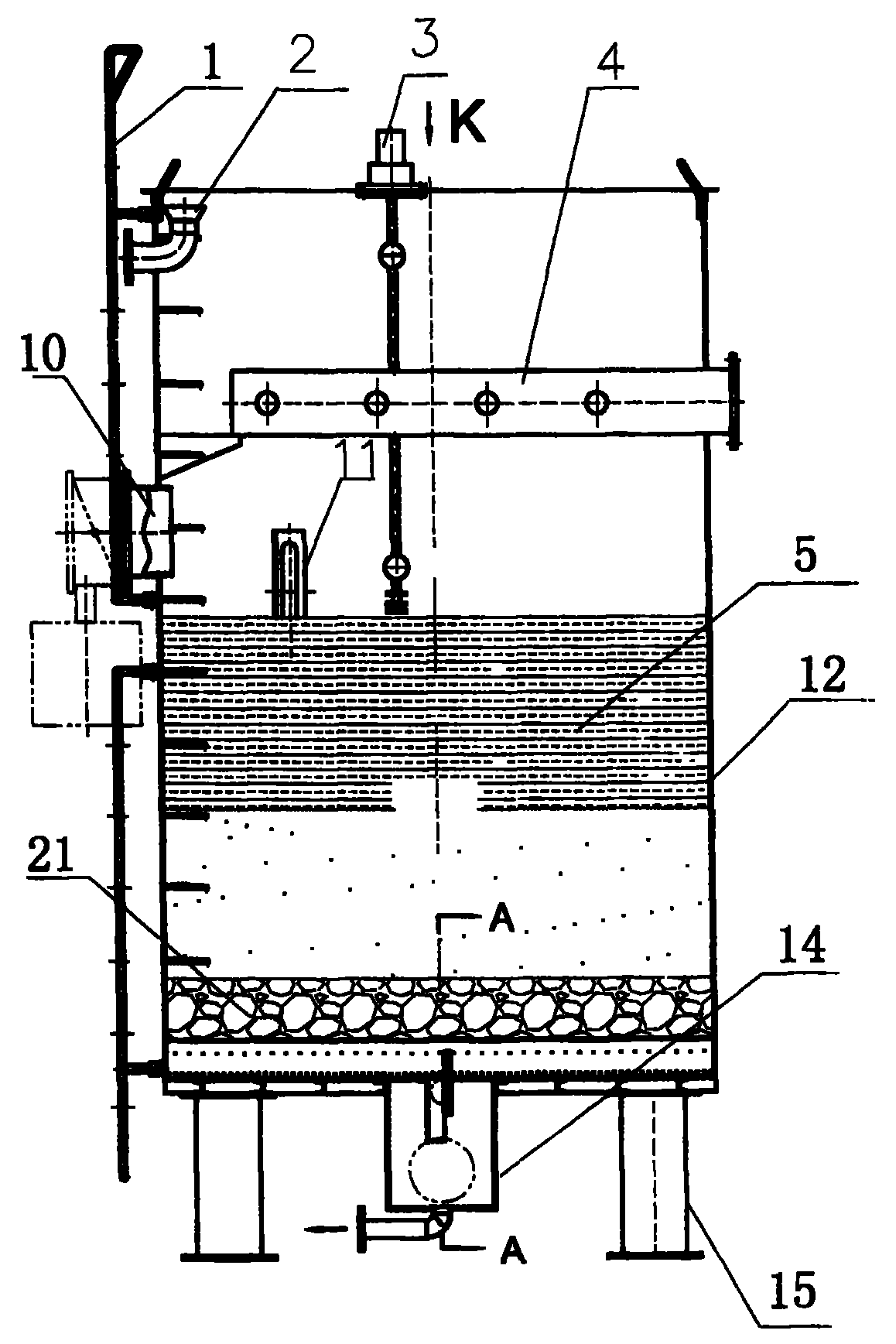

1.一种新型饮用水处理过滤器，其特征在于：包括罐体(12)，顶部设有溢流口(2)， 罐体(12)下部设有支脚(15)，其特征在于：罐体(12)上部设有进水管(4)，下部设 有出水口(16)和进气口(17)，滤料置于罐体(12)内的承托层上方，反冲排水阀与罐 体(12)相通，位于滤料层上方，滤板(7)上设有多个拱形管(6)，拱形管(6)内设有 布气管(8)、布水管(9)和气水室(14)，拱形管(6)上设有排气小孔、配气孔和配水 孔。
2.根据权利要求1所述的新型饮用水处理过滤器，其特征在于：罐体(12)内外设 有人梯(1)。
3.根据权利要求1所述的新型饮用水处理过滤器，其特征在于：其特征在于：滤料 上层采用轻质陶粒，下层采用石英砂，承托层采用砾石。
4.根据权利要求1或2或3所述的新型饮用水处理过滤器，其特征在于：罐体(12) 上还设有液位计(3)和观察窗(11)。
说明书
新型饮用水处理过滤器
技术领域
本发明涉及一种用于净化水的新型饮用水处理过滤器。
背景技术
生活饮用水净水器在农村得到了广泛地应用，传统的净水器出水的水质不稳定，对滤 料的冲洗要消耗大量的水资源，滤料常有流失，容污能力低，已不能满足向使用都提供安 全、优质的饮用水的要求。
发明内容
本发明的目的是提供一种出水水质好，冲洗水量少，滤料流失率低，容污能力强，占 地面积小、安装使用方便的新型饮用水处理过滤器。
本发明的目的是这样实现的：一种新型饮用水处理过滤器，其特征在于：包括罐体12， 顶部设有溢流口2，罐体12下部设有支脚15，其特征在于：罐体12上部设有进水管4， 下部设有出水口16和进气口17，滤料置于罐体12内的承托层上方，滤板7上设有多个拱 形管6，拱形管6内设有布气管8、布水管9和气水室14，拱形管6上设有排气小孔、配 气孔和配水孔。罐体12内外设有人梯1。罐体12上还设有液位计3和观察窗11。
本发明所提供的新型饮用水处理过滤器，采用双层滤料滤池，提高了处理后水的质量 通过设置的拱形管配气配水组件利用水气配合对虑料层进行冲洗，减少了冲洗虑料层的用 水量，减少了虑料的流失。
